Шумоглушитель трубчатый прямоугольный ГТП

Шумоглушители предназначены для снижения аэродинамического шума, создаваемого вентиляторами, кондиционерами, воздухорегулирующими устройствами, а также шума, возникающего в элементах воздуховодов.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить

Шумоглушители предназначены для снижения аэродинамического шума, создаваемого вентиляторами, кондиционерами, воздухорегулирующими устройствами, а также шума, возникающего в элементах воздуховодов.
Шумоглушители предназначены для сред, не содержащих взрывоопасные и радиоактивные смеси.

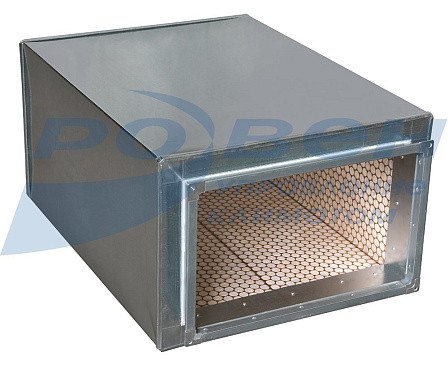

Трубчатые прямоугольные шумоглушители ГТП – это два короба прямоугольного сечения, соответственно, вставленные один в другой, между которыми находится звукопоглощающий материал. Причем, внутренний участок - перфорирован.

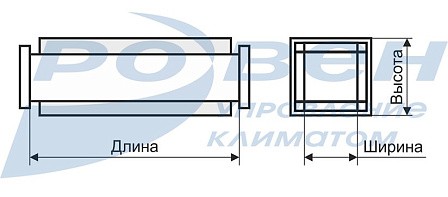

Габаритные и присоединительные размеры (мм)


Модель

L

H

C

Модель

L

H

C

ГТП 20-10/90

200

100

900

ГТП 20-10/60

200

100

600

ГТП 30-20/90

300

200

ГТП 30-20/60

300

200

ГТП 40-20/90

400

200

ГТП 40-20/60

400

200

ГТП 40-30/90

400

300

ГТП 40-30/60

400

300

ГТП 40-40/90

400

400

ГТП 40-40/60

400

400

По отдельной заявке изготавливаются шумоглушители нестандартных размеров, но в пределах минимального (100х100 мм) и максимального (700х700 мм) размеров (LхH), при длине 900/600 мм. Свыше максимального размера следует использовать шумоглушители типа ГП.

Снижение уровней звуковой мощности шумоглушителями типа ГТП

Модель

Расчетная длина,

м

Снижение уровней звуковой мощности (дБ) трубчатыми глушителями прямоугольного сечения в октавных полосах со среднегеометрическими частотами, Гц

63

125

250

500

1000

2000

4000

8000

ГТП 20-10

600

2

7

10

18

20

16

10

8

900

3

11

18

32

35

29

18

13

ГТП 30-20

600

1

5

8

17

15

9

7

6

900

1,5

7

14

28

26

16

11

9

ГТП 40-20

600

1

4

6

14

12

8

6

4

900

1,5

6

11

25

22

13

10

7

ГТП 40-30

600

0,5

3

5

13

11

7

4

3

900

1

4,5

8

21

19

12

6

5

ГТП 40-40

600

0,5

2

4

12

8

5

4

3

900

1

3

7

20

15

9

6

5

Пример обозначения

Шумоглушитель трубчатый прямоугольный ГТП 20-10/90
                           где:  ГТП – тип шумоглушителя;
                                   20-10 – типоразмер (по прямоугольному присоединительному сечению) (LxH), см;
                                   90 - длина шумоглушителя, см.

Не представленные в наличии модели доступны к поставке под заказ

Наименование
Единица измерения
Масса, кг
Стоимость
шт
Цена уточняется
