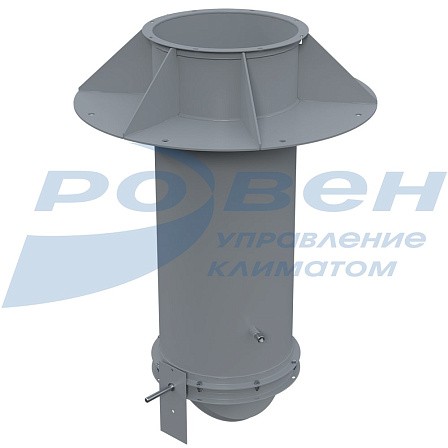

Узел прохода УП 3
Узлы прохода УП-3 с клапаном и площадкой под электропривод, изготавливаются с кольцом (К) или без кольца для сбора конденсата.
Материал - углеродистая сталь, сварная конструкция.
Электропривод в комплект поставки не входит.
Климатическое исполнение УХЛ1 по ГОСТ 15150.
Габаритные и присоединительные размеры (мм)
|
D, мм |
D1, мм |
D2, мм |
D3, мм |
n, шт |
m, шт |
Без кольца |
С кольцом (К) |
||
|
Модель |
Масса, кг |
Модель |
Масса, кг |
||||||
|
200 |
540 |
472 |
235 |
4 |
8 |
УП-3-200 |
21,3 |
УП-3-200-К |
21,8 |
|
250 |
540 |
472 |
286 |
4 |
8 |
УП-3-250 |
22,8 |
УП-3-250-К |
22,6 |
|
280 |
540 |
472 |
309 |
4 |
8 |
УП-3-280 |
23,7 |
УП-3-280-К |
23 |
|
315 |
540 |
472 |
349 |
4 |
8 |
УП-3-315 |
26,5 |
УП-3-315-К |
27,5 |
|
355 |
540 |
472 |
384 |
4 |
8 |
УП-3-355 |
27,7 |
УП-3-355-К |
28,9 |
|
400 |
840 |
772 |
434 |
8 |
8 |
УП-3-400 |
46,7 |
УП-3-400-К |
47,8 |
|
450 |
840 |
772 |
479 |
8 |
8 |
УП-3-450 |
48,1 |
УП-3-450-К |
49,6 |
|
500 |
840 |
772 |
534 |
8 |
16 |
УП-3-500 |
49,6 |
УП-3-500-К |
51,2 |
|
560 |
1140 |
1072 |
589 |
8 |
16 |
УП-3-560 |
72,7 |
УП-3-560-К |
74,6 |
|
630 |
1140 |
1072 |
665 |
8 |
16 |
УП-3-630 |
74,7 |
УП-3-630-К |
76,8 |
|
710 |
1140 |
1072 |
739 |
8 |
16 |
УП-3-710 |
76,5 |
УП-3-710-К |
78,9 |
|
800 |
1140 |
1072 |
829 |
8 |
16 |
УП-3-800 |
78,3 |
УП-3-800-К |
81,1 |
|
900 |
1340 |
1272 |
938 |
8 |
16 |
УП-3-900 |
100 |
УП-3-900-К |
103,1 |
|
1000 |
1340 |
1272 |
1030 |
8 |
16 |
УП-3-1000 |
103,8 |
УП-3-1000-К |
107,2 |
|
1250 |
1590 |
1522 |
1280 |
8 |
16 |
УП-3-1250 |
134,6 |
УП-3-1250-К |
138,9 |
Не представленные в наличии модели доступны к поставке под заказ
