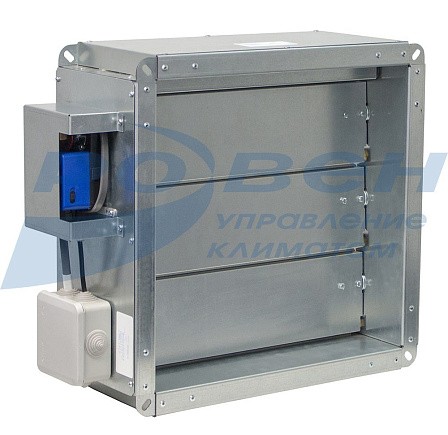

Клапан воздушный утепленный КВУ
Утепленный воздушный клапан с электрическим подогревом предназначен для использования в системах вентиляции и кондиционирования воздуха с разностью давлений до 1500 Па и может применяться для регулирования количества воздуха и газовых смесей, агрессивность которых по отношению к оцинкованной стали не выше агрессивности воздуха, не содержащих пыли и других твердых примесей в количестве не более 100 мг/м3, а также липких веществ и волокнистых материалов.
Не допускается прямое попадание осадков на клапан.
Клапан КВУ состоит из корпуса с присоединительными фланцами, установленных в нем утепленных двустенных ламелей поворотного типа, приводимых в движение системой рычагов и тяг, электрического (либо ручного) привода, а также трубчатых электронагревателей из нержавеющей стали в местах сопряжения ламелей для облегчения их открытия в случае обмерзания в зимнее время.
Клапан имеет разные варианты комплектации электроприводом. Открытие клапана может осуществляться дистанционно с помощью электропривода или вручную.
Клапан должен быть заземлен в соответствии с правилами устройства электроустановок.
Клапан выпускается в следующих исполнениях:
О – общепромышленное (из оцинкованной стали).
Управление клапаном может быть осуществлено с помощью стандартного щита автоматики.
Габаритные и присоединительные размеры клапанов воздушных утепленных КВУ
Минимальный набор функций в зависимости от температурного режима клапанов КВУ
|
Температурный режим |
Тип электропривода |
Функции обогрева |
||
|
Обогрев ламелей |
Обогрев привода |
Периметральный обогрев |
||
|
-20°С … +45°С |
Электромеханический привод 220/24Р В (М) |
да |
- |
- |
|
Реверсивный привод 220/24Р В (Р) |
да |
- |
- |
|
|
-40°С … +45°С |
Ручной привод (РП) |
да |
- |
- |
|
Электромеханический привод 220/24Р В (М) |
да |
да |
- |
|
|
Реверсивный привод 220/24Р В (Р) |
да |
да |
- |
|
|
-60°С … +45°С |
Ручной привод (РП) |
да |
- |
да |
|
Электромеханический привод 220/24Р В (М) |
да |
да |
да |
|
|
Реверсивный привод 220/24Р В (Р) |
да |
да |
да |
|
Суммарная мощность ТЭНов, установленных на клапане КВУ (-20°С), кВт
|
H, мм |
L, мм |
||||||||||
|
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1100 |
1200 |
1300 |
1400 |
|
|
400 |
0,9 |
1,0 |
1,2 |
1,3 |
1,4 |
1,5 |
1,6 |
1,8 |
2,0 |
2,1 |
2,2 |
|
500 |
0,9 |
1,0 |
1,2 |
1,3 |
1,4 |
1,5 |
1,6 |
1,8 |
2,0 |
2,1 |
2,2 |
|
600 |
1,1 |
1,3 |
1,5 |
1,6 |
1,8 |
1,9 |
2 |
2,3 |
2,5 |
2,6 |
2,8 |
|
700 |
1,4 |
1,5 |
1,8 |
2,0 |
2,1 |
2,3 |
2,4 |
2,7 |
3,0 |
3,2 |
3,3 |
|
800 |
1,4 |
1,5 |
1,8 |
2,0 |
2,1 |
2,3 |
2,4 |
2,7 |
3,0 |
3,2 |
3,3 |
|
900 |
1,6 |
1,8 |
2,1 |
2,3 |
2,5 |
2,6 |
2,8 |
3,2 |
3,5 |
3,7 |
3,9 |
|
1000 |
1,8 |
2,0 |
2,4 |
2,6 |
2,8 |
3,0 |
3,2 |
3,6 |
4,0 |
4,2 |
4,4 |
|
1100 |
1,8 |
2,0 |
2,4 |
2,6 |
2,8 |
3,0 |
3,2 |
3,6 |
4,0 |
4,2 |
4,4 |
|
1200 |
2,0 |
2,3 |
2,7 |
2,9 |
3,2 |
3,4 |
3,6 |
4,1 |
4,5 |
4,7 |
5,0 |
|
1300 |
2,3 |
2,5 |
3,0 |
3,3 |
3,5 |
3,8 |
4,0 |
4,5 |
5,0 |
5,3 |
5,5 |
|
1400 |
2,3 |
2,5 |
3,0 |
3,3 |
3,5 |
3,8 |
4,0 |
4,5 |
5,0 |
5,3 |
5,5 |
Суммарная мощность ТЭНов, установленных на клапане КВУ (-40°С), кВт
|
H, мм |
L, мм |
||||||||||
|
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1100 |
1200 |
1300 |
1400 |
|
|
400 |
1,0 |
1,1 |
1,3 |
1,5 |
1,6 |
1,7 |
1,8 |
2,0 |
2,3 |
2,4 |
2,5 |
|
500 |
1,0 |
1,1 |
1,3 |
1,5 |
1,6 |
1,7 |
1,8 |
2,0 |
2,3 |
2,4 |
2,5 |
|
600 |
1,2 |
1,4 |
1,6 |
1,8 |
2,0 |
2,1 |
2,2 |
2,5 |
2,8 |
2,9 |
3,1 |
|
700 |
1,5 |
1,6 |
1,9 |
2,2 |
2,3 |
2,5 |
2,6 |
2,9 |
3,3 |
3,5 |
3,6 |
|
800 |
1,5 |
1,6 |
1,9 |
2,2 |
2,3 |
2,5 |
2,6 |
2,9 |
3,3 |
3,5 |
3,6 |
|
900 |
1,7 |
1,9 |
2,2 |
2,5 |
2,7 |
2,8 |
3,0 |
3,4 |
3,8 |
4,0 |
4,2 |
|
1000 |
1,9 |
2,1 |
2,5 |
2,8 |
3,0 |
3,2 |
3,4 |
3,8 |
4,3 |
4,5 |
4,7 |
|
1100 |
1,9 |
2,1 |
2,5 |
2,8 |
3,0 |
3,2 |
3,4 |
3,8 |
4,3 |
4,5 |
4,7 |
|
1200 |
2,1 |
2,4 |
2,8 |
3,1 |
3,4 |
3,6 |
3,8 |
4,3 |
4,8 |
5,0 |
5,3 |
|
1300 |
2,4 |
2,6 |
3,1 |
3,5 |
3,7 |
4,0 |
4,2 |
4,7 |
5,3 |
5,6 |
5,8 |
|
1400 |
2,4 |
2,6 |
3,1 |
3,5 |
3,7 |
4,0 |
4,2 |
4,7 |
5,3 |
5,6 |
5,8 |
Суммарная мощность ТЭНов, установленных на клапане КВУ (-60°С), кВт
|
H, мм |
L, мм |
||||||||||
|
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1100 |
1200 |
1300 |
1400 |
|
|
400 |
1,1 |
1,2 |
1,4 |
1,5 |
1,6 |
1,8 |
1,9 |
2,1 |
2,3 |
2,4 |
2,6 |
|
500 |
1,1 |
1,2 |
1,4 |
1,5 |
1,6 |
1,8 |
1,9 |
2,1 |
2,3 |
2,4 |
2,6 |
|
600 |
1,3 |
1,5 |
1,7 |
1,8 |
2,0 |
2,2 |
2,3 |
2,6 |
2,8 |
2,9 |
3,2 |
|
700 |
1,6 |
1,7 |
2,0 |
2,2 |
2,3 |
2,6 |
2,7 |
3,0 |
3,3 |
3,5 |
3,7 |
|
800 |
1,6 |
1,7 |
2,0 |
2,2 |
2,3 |
2,6 |
2,7 |
3,0 |
3,3 |
3,5 |
3,7 |
|
900 |
1,8 |
2,0 |
2,3 |
2,5 |
2,7 |
2,9 |
3,1 |
3,5 |
3,8 |
4,0 |
4,3 |
|
1000 |
2,0 |
2,2 |
2,6 |
2,8 |
3,0 |
3,3 |
3,5 |
3,9 |
4,3 |
4,5 |
4,8 |
|
1100 |
2,0 |
2,2 |
2,6 |
2,8 |
3,0 |
3,3 |
3,5 |
3,9 |
4,3 |
4,5 |
4,8 |
|
1200 |
2,2 |
2,5 |
2,9 |
3,1 |
3,4 |
3,7 |
3,9 |
4,4 |
4,8 |
5,0 |
5,4 |
|
1300 |
2,5 |
2,7 |
3,2 |
3,5 |
3,7 |
4,1 |
4,3 |
4,8 |
5,3 |
5,6 |
5,9 |
|
1400 |
2,5 |
2,7 |
3,2 |
3,5 |
3,7 |
4,1 |
4,3 |
4,8 |
5,3 |
5,6 |
5,9 |
Обязательный для применения алгоритм работы обогрева клапанов КВУ
Режимы работы:
- перед открытием клапана при температуре окружающей среды ниже 0 °С должен включаться обогрев ламелей клапана. Максимальное время работы обогрева ламелей 300 сек (данное время должно корректироваться в зависимости от температуры окружающей среды).
- при комплектации клапана (/-40 ºС) в случае уменьшения температуры окружающей среды ниже 0 °С, обогрев привода должен работать на постоянной основе.
- при комплектации клапана (/-60 ºС) в случае уменьшения температуры окружающей среды ниже 0 °С, периметральный обогрев и обогрев привода должен работать на постоянной основе.
ЗАПРЕЩАЕТСЯ:
- включать прогрев ламелей клапана в постоянный (длительный) режим работы;
- включать прогрев ламелей клапана, обогрев привода, а также периметральный обогрев клапана при температуре окружающей среды выше 0 °С.
Стандартные щиты управления типа ЩУВ для клапанов воздушных утепленных КВУ
Щиты управления вентиляционные типа ЩУВ применяются для комплексного автоматического управления приточными, вытяжными, приточно-вытяжными системами вентиляции, без дополнительных устройств нагрева воздуха.
Щиты управления ЩУВ для клапанов КВУ без периметрального обогрева и подогрева привода (диапазон рабочих температур клапана -20 °С...+45 °С)
|
Напряжение привода клапана |
Диапазон суммарной мощности ТЭНов, установленных на клапане КВУ, кВт |
||
|
от 0,9 до 2 |
от 2,1 до 4,2 |
от 4,3 до 5,5 |
|
|
- |
Щит упр. Iк ЩУВ/8(0,9-2кВт/220)-КВУ |
Щит упр. Iк ЩУВ/8(2,1-4,2кВт/220)-КВУ |
Щит упр. Iк ЩУВ/8(4,3-5,5кВт/220)-КВУ |
|
220В |
Щит упр. Iк ЩУВ/4(220)/8(0,9-2кВт/220)-КВУ |
Щит упр. Iк ЩУВ/4(220)/8(2,1-4,2кВт/220)-КВУ |
Щит упр. Iк ЩУВ/4(220)/8(4,3-5,5кВт/220)-КВУ |
|
24В |
Щит упр. Iк ЩУВ/4(24)/8(0,9-2кВт/220)-КВУ |
Щит упр. Iк ЩУВ/4(24)/8(2,1-4,2кВт/220)-КВУ |
Щит упр. Iк ЩУВ/4(24)/8(4,3-5,5кВт/220)-КВУ |
* Щиты управления выбираются в зависимости от напряжения используемого привода на клапане, суммарной мощности нагревателей клапана и требуемой функции управления.
Щиты управления ЩУВ для клапанов КВУ c подогревом привода (диапазон рабочих температур клапана -40 °С...+45 °С)
|
Напряжение привода клапана |
Диапазон суммарной мощности нагревателей, установленных на клапане КВУ, кВт |
||
|
от 0,9 до 2 |
от 2,1 до 4,2 |
от 4,3 до 5,5 |
|
|
220В |
Щит упр.Iк ЩУВ/4(220)/8(0,9-2кВт/220)/8.1/8.3-КВУ |
Щит упр. Iк ЩУВ/4(220)/8(2,1-4,2кВт/220)/8.1/8.3-КВУ |
Щит упр. Iк ЩУВ/4(220)/8(4,3-5,5кВт/220)/8.1/8.3-КВУ |
|
24В |
Щит упр. Iк ЩУВ/4(24)/8(0,9-2кВт/220)/8.1/8.3-КВУ |
Щит упр. Iк ЩУВ/4(24)/8(2,1-4,2кВт/220)/8.1/8.3-КВУ |
Щит упр. Iк ЩУВ/4(24)/8(4.3-5,5кВт/220)/8.1/8.3-КВУ |
* Щиты управления выбираются в зависимости от напряжения используемого привода на клапане, суммарной мощности нагревателей клапана и требуемой функции управления.
Щиты управления для клапанов КВУ с периметральным обогревом и подогревом привода (диапазон рабочих температур клапана -60 °С...+45 °С)
|
Напряжение привода клапана |
Диапазон суммарной мощности нагревателей, установленных на клапане КВУ, кВт |
||
|
от 0,9 до 2 |
от 2,1 до 4,2 |
от 4,3 до 5,5 |
|
|
220В |
Щит упр.Iк ЩУВ/4(220)/8(0,9-2кВт/220)/8.1/8.3-КВУ |
Щит упр. Iк ЩУВ/4(220)/8(2,1-4,2кВт/220)/8.1/8.3-КВУ |
Щит упр. Iк ЩУВ/4(220)/8(4,3-5,5кВт/220)/8.1/8.3-КВУ |
|
24В |
Щит упр. Iк ЩУВ/4(24)/8(0,9-2кВт/220)/8.1/8.3-КВУ |
Щит упр. Iк ЩУВ/4(24)/8(2,1-4,2кВт/220)/8.1/8.3-КВУ |
Щит упр. Iк ЩУВ/4(24)/8(4.3-5,5кВт/220)/8.1/8.3-КВУ |
* Щиты управления выбираются в зависимости от напряжения используемого привода на клапане, суммарной мощности нагревателей клапана и требуемой функции управления.
Электрические схемы подключения нагревателей клапанов с ручным приводом (РП)
Электрические схемы подключения клапанов с возвратной пружиной
Электрические схемы подключения клапанов без возвратной пружины
