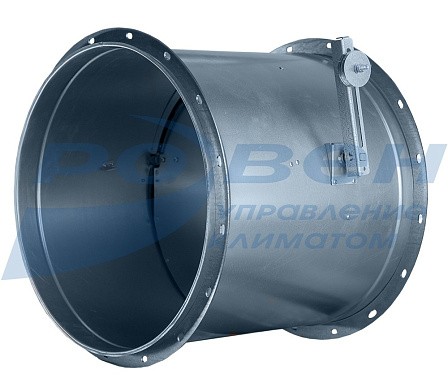

Клапан обратный взрывозащищенный АЗЕ круглого сечения

Клапаны обратные взрывозащищенные предназначены для вентиляционных систем взрывоопасных производств и устанавливаются во взрывоопасных зонах помещений.
СДЕЛАНО В РОВЕН
ТОВАР СЕРТИФИЦИРОВАН
Описание товара
Характеристики моделей
Купить

Клапаны обратные взрывозащищенные предназначены для вентиляционных систем взрывоопасных производств и устанавливаются во взрывоопасных зонах помещений. В конструкции данного клапана исключена возможность возникновения искр между соприкасающимися частями в процессе эксплуатации.

Вид климатического исполнения и категория размещения – У3 по ГОСТ 15150-69. Температура перемещаемой среды от - 40 до + 80 °С.

Клапаны обратные взрывозащищенные предназначены для регулирования количества воздуха в вентиляционных системах взрывоопасных производств, а также для предотвращения перетекания воздуха через ответвления к отключенным вентиляторам (от отключенных вентиляторов) при присоединение последних к коллекторам. Клапаны допускаются для применения в вентиляционных системах, перемещающих взрывоопасные газо-паровоздушные смеси всех классов по ГОСТ 30852.9 и всех групп по классификации ПУЭ 7 и могут устанавливаться во взрывоопасных зонах помещений классов В-1, В-1а и В-1б.

Минимальный и максимальный размеры клапана АЗЕ круглого сечения только в соответствии с таблицей.

Корпус клапана круглого сечения имеет переменную глубину и не имеет вылета заслонки.

Исходное положение заслонки обратного клапана – нормально закрытое (НЗ).


Таблица исполнений клапана обратного круглого сечения

Клапаны обратные взрывозащищенные АЗЕ круглые_чертеж.jpg

Обозначение по серии 5.904-58

Диаметр
проходного
сечения, мм

D, мм

D1, мм

C, мм

n, шт.

Масса, кг

АЗЕ100.000

100

100

130

90

4

0,9

АЗЕ100.000-01

125

125

155

115

6

1,35

АЗЕ100.000-02

160

160

190

150

6

1,8

АЗЕ100.000-03

200

200

230

190

6

2,7

АЗЕ101.000

250

250

280

235

6

4,68

АЗЕ101.000-01

315

315

345

300

8

6,48

АЗЕ101.000-02

355

355

385

340

8

8,55

АЗЕ101.000-03

400

400

430

385

8

10,35

АЗЕ101.000-04

450

450

480

435

10

12,33

АЗЕ101.000-05

500

500

530

485

10

14,76

АЗЕ101.000-06

560

560

590

545

10

17,37

АЗЕ101.000-07

630

630

660

615

12

24,75

АЗЕ101.000-08

710

710

740

695

12

31,05

АЗЕ101.000-09

800

800

830

785

12

38,7

АЗЕ101.000-10

900

900

940

885

16

52,2

АЗЕ101.000-11

1000

1000

1040

985

16

63,27

МАРКИРОВКА:

Клапан обратный взрывозащищенный оц. АЗЕ101 – Ø800
                где:    оц. – материал корпуса (оцинкованная сталь);
                          АЗЕ101 – обозначение, по присоединительному размеру соответствующее серии 5.904-58;
                          Ø800 – номинальный диаметр проходного сечения, мм


Не представленные в наличии модели доступны к поставке под заказ
