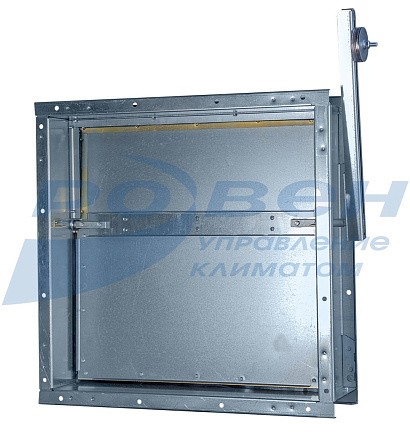

Клапан обратный взрывозащищенный АЗЕ прямоугольного сечения

Клапаны обратные взрывозащищенные предназначены для вентиляционных систем взрывоопасных производств и устанавливаются во взрывоопасных зонах помещений.
СДЕЛАНО В РОВЕН
ТОВАР СЕРТИФИЦИРОВАН
Описание товара
Характеристики моделей
Купить

Клапаны обратные взрывозащищенные предназначены для вентиляционных систем взрывоопасных производств и устанавливаются во взрывоопасных зонах помещений. В конструкции данного клапана исключена возможность возникновения искр между соприкасающимися частями в процессе эксплуатации.

Вид климатического исполнения и категория размещения – У3 по ГОСТ 15150-69. Температура перемещаемой среды от - 40 до + 80 °С.

Клапаны обратные взрывозащищенные предназначены для регулирования количества воздуха в вентиляционных системах взрывоопасных производств, а также для предотвращения перетекания воздуха через ответвления к отключенным вентиляторам (от отключенных вентиляторов) при присоединение последних к коллекторам. Клапаны допускаются для применения в вентиляционных системах, перемещающих взрывоопасные газо-паровоздушные смеси всех классов по ГОСТ 30852.9 и всех групп по классификации ПУЭ 7 и могут устанавливаться во взрывоопасных зонах помещений классов В-1, В-1а и В-1б.

Клапаны обратные взрывозащищенные АЗЕ прямоугольного сечения из оцинкованной стали по серии 5.904-58

Минимальный и максимальный размеры клапана АЗЕ прямоугольного сечения только в соответствии с таблицей.
Корпус клапана прямоугольного сечения имеет переменную глубину и в открытом состояние заслонка имеет вылет.
Исходное положение заслонки обратного клапана – нормально закрытое (НЗ).

Таблица исполнений клапана обратного прямоугольного сечения по серии 5.904-58

Клапаны обратные взрывозащищенные АЗЕ_чертеж.jpg

Обозначение по серии
5.904-58

Размер
проходного
сечения, мм (LxH)

А, мм

А1, мм

Б, мм

Б1, мм

С, мм

n, шт.

Масса, кг

АЗЕ102.000

150х150

200

180

200

180

150

8

2,3

АЗЕ102.000-01

250х250

300

280

300

280

160

8

3,7

АЗЕ102.000-02

300х250

350

330

300

280

160

10

4,2

АЗЕ103.000

400х400

456

430

456

430

170

12

6,9

АЗЕ103.000-01

500х500

556

530

556

530

170

16

8,9

АЗЕ103.000-02

600х600

656

630

656

630

170

20

10,9

АЗЕ104.000

800х800

864

830

864

830

180

20

20,1

АЗЕ104.000-01

1000х1000

1070

1040

1070

1040

200

24

28,4

МАРКИРОВКА:

Клапан обратный взрывозащищенный оц. АЗЕ104 – 1000х1000
                где:    оц. – материал корпуса (оцинкованная сталь);
                          АЗЕ104 – обозначение, по присоединительному размеру соответствующее серии 5.904-58;
                         1000х1000 – номинальный размер проходного сечения, мм (LxH).

Клапаны обратные взрывозащищенные АЗЕ прямоугольного сечения из оцинкованной стали нестандартных размеров

Минимальный и максимальный размеры клапана АЗЕ прямоугольного сечения только в соответствии с таблицей.
Корпус клапана прямоугольного сечения имеет переменную глубину и в открытом состояние заслонка имеет вылет.
Исходное положение заслонки обратного клапана – нормально закрытое (НЗ).
Максимальный угол открытия заслонки - 80°

Таблица исполнений клапана обратного прямоугольного сечения нестандартных размеров

Клапаны обратные взрывозащищенные АЗЕ_чертеж.jpg

Обозначение (LxH)

А, мм

А1, мм

Б, мм

Б1, мм

С, мм

n, шт.

оц. АЗЕ - 150х200

200

180

250

230

150

8

оц. АЗЕ - 200х150

250

230

200

180

150

8

оц. АЗЕ - 200х200

250

230

250

230

150

8

оц. АЗЕ - 200х250

250

230

300

280

160

8

оц. АЗЕ - 250х150

300

280

200

180

150

8

оц. АЗЕ - 250х200

300

280

250

230

150

8

оц. АЗЕ - 250х300

300

280

350

330

160

10

оц. АЗЕ - 300х200

350

330

250

230

150

10

оц. АЗЕ - 300х300

350

330

350

330

160

10

оц. АЗЕ - 300х350

350

330

400

380

160

10

оц. АЗЕ - 300х400

350

330

450

430

170

12

оц. АЗЕ - 350х250

400

380

300

280

160

10

оц. АЗЕ - 350х300

400

380

350

330

160

10

оц. АЗЕ - 350х350

400

380

400

380

160

10

оц. АЗЕ - 350х400

400

380

450

430

170

12

оц. АЗЕ - 350х450

400

380

500

480

170

12

оц. АЗЕ - 400х200

450

430

250

230

150

10

оц. АЗЕ - 400х250

450

430

300

280

160

10

оц. АЗЕ - 400х300

450

430

350

330

160

12

оц. АЗЕ - 400х350

450

430

400

380

160

12

оц. АЗЕ - 400х450

450

430

500

480

170

12

оц. АЗЕ - 400х500

450

430

550

530

170

14

оц. АЗЕ - 450х300

500

480

350

330

160

12

оц. АЗЕ - 450х350

500

480

400

380

160

12

оц. АЗЕ - 450х400

500

480

450

430

170

12

оц. АЗЕ - 450х450

500

480

500

480

170

16

оц. АЗЕ - 450х500

500

480

550

530

170

16

оц. АЗЕ - 450х550

500

480

600

580

170

16

оц. АЗЕ - 500х250

550

530

300

280

160

12

оц. АЗЕ - 500х300

550

530

350

330

160

14

оц. АЗЕ - 500х350

550

530

400

380

160

14

оц. АЗЕ - 500х400

550

530

450

430

170

14

оц. АЗЕ - 500х450

550

530

500

480

170

16

оц. АЗЕ - 500х550

550

530

600

580

170

16

оц. АЗЕ - 500х600

550

530

650

630

170

18

оц. АЗЕ - 500х650

550

530

700

680

170

18

оц. АЗЕ - 600х300

650

630

350

330

160

16

оц. АЗЕ - 600х350

650

630

400

380

160

16

оц. АЗЕ - 600х400

650

630

450

430

170

16

оц. АЗЕ - 600х450

650

630

500

480

170

16

оц. АЗЕ - 600х500

650

630

550

530

170

18

оц. АЗЕ - 600х550

650

630

600

580

170

18

оц. АЗЕ - 600х650

650

630

700

680

170

20

оц. АЗЕ - 600х700

650

630

750

730

170

20

оц. АЗЕ - 600х750

650

630

800

780

170

22

оц. АЗЕ - 600х800

650

630

850

830

180

22

оц. АЗЕ - 650х400

700

680

450

430

170

16

оц. АЗЕ - 650х450

700

680

500

480

170

16

оц. АЗЕ - 650х600

700

680

650

630

170

20

оц. АЗЕ - 650х650

700

680

700

680

170

20

оц. АЗЕ - 650х700

700

680

750

730

170

20

оц. АЗЕ - 650х750

720

690

820

790

170

20

оц. АЗЕ - 650х800

720

690

870

840

180

20

оц. АЗЕ - 700х400

750

730

450

430

170

16

оц. АЗЕ - 700х450

750

730

500

480

170

16

оц. АЗЕ - 700х500

750

730

550

530

170

18

оц. АЗЕ - 700х550

750

600

730

580

170

18

оц. АЗЕ - 700х600

770

740

650

620

170

20

оц. АЗЕ - 700х650

770

740

720

690

170

20

оц. АЗЕ - 700х750

770

740

820

790

170

20

оц. АЗЕ - 700х800

770

740

870

840

180

20

оц. АЗЕ - 700х850

770

740

920

890

180

20

оц. АЗЕ - 700х900

770

740

970

940

180

20

оц. АЗЕ - 750х500

800

780

550

530

170

18

оц. АЗЕ - 750х600

820

790

670

640

170

20

оц. АЗЕ - 750х650

820

790

720

690

170

20

оц. АЗЕ - 750х700

820

790

770

740

170

20

оц. АЗЕ - 750х750

820

790

820

790

170

20

оц. АЗЕ - 750х800

820

790

870

840

180

20

оц. АЗЕ - 750х850

820

790

920

890

180

20

оц. АЗЕ - 750х900

820

790

970

940

180

20

оц. АЗЕ - 800х500

870

790

570

540

170

20

оц. АЗЕ - 800х550

870

840

620

590

170

20

оц. АЗЕ - 800х600

870

790

670

640

170

20

оц. АЗЕ - 800х650

870

840

720

690

170

20

оц. АЗЕ - 800х700

870

840

770

740

170

20

оц. АЗЕ - 800х750

870

840

820

790

170

20

оц. АЗЕ - 800х850

870

840

920

890

180

20

оц. АЗЕ - 800х900

870

840

970

940

180

20

оц. АЗЕ - 800х950

870

840

1020

990

180

22

оц. АЗЕ - 800х1000

870

840

1070

1040

200

22

оц. АЗЕ - 850х600

920

890

670

640

170

20

оц. АЗЕ - 850х650

920

890

720

690

170

20

оц. АЗЕ - 850х700

920

890

770

740

170

20

оц. АЗЕ - 850х750

920

890

820

790

170

20

оц. АЗЕ - 850х800

920

890

870

840

180

20

оц. АЗЕ - 850х850

920

890

920

890

180

20

оц. АЗЕ - 850х900

920

890

970

940

180

20

оц. АЗЕ - 850х1000

920

890

1070

1040

200

24

оц. АЗЕ - 900х600

970

940

670

640

170

20

оц. АЗЕ - 900х650

970

940

720

690

170

20

оц. АЗЕ - 900х700

970

940

770

740

170

20

оц. АЗЕ - 900х750

970

940

820

790

170

20

оц. АЗЕ - 900х800

970

940

870

840

180

20

оц. АЗЕ - 900х850

970

940

920

890

180

20

оц. АЗЕ - 900х900

970

940

970

940

180

20

оц. АЗЕ - 900х1000

970

940

1070

1040

200

24

оц. АЗЕ - 950х700

1020

990

770

740

170

20

оц. АЗЕ - 950х750

1020

990

820

790

170

20

оц. АЗЕ - 950х800

1020

990

870

840

180

22

оц. АЗЕ - 950х850

1020

990

920

890

180

22

оц. АЗЕ - 950х900

1020

990

970

940

180

24

оц. АЗЕ - 950х1000

1020

990

1070

1040

200

24

оц. АЗЕ - 1000х500

1070

1040

570

540

170

20

оц. АЗЕ - 1000х700

1070

1040

770

740

170

22

оц. АЗЕ - 1000х750

1070

1040

820

790

170

22

оц. АЗЕ - 1000х800

1070

1040

870

840

180

22

оц. АЗЕ - 1000х850

1070

1040

920

890

180

22

оц. АЗЕ - 1000х900

1070

1040

970

940

180

24

МАРКИРОВКА:

Клапан обратный взрывозащищенный оц. АЗЕ – 1000х900
                где:    оц. – материал корпуса (оцинкованная сталь);
                          АЗЕ – тип изделия;
                          1000х900 – номинальный габаритный размер проходного сечения, LxH, мм.
