Воздушный клапан повышенной плотности ЗАТВОР
Воздушные клапаны повышенной плотности ЗАТВОР предназначены для работы в системах вентиляции с предельным значением давления до 2000 Па.
Климатические условия и категория размещения по ГОСТ 15150-69 - У3.
Температура перемещаемой среды: от -30 °С до +50 °С.

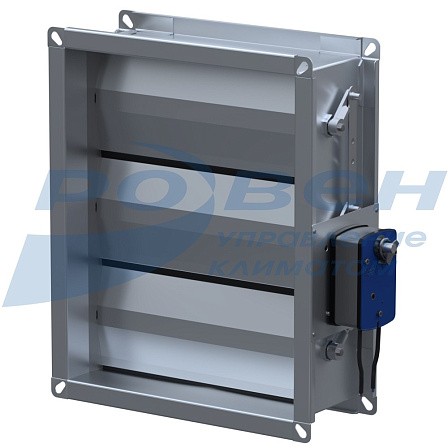

Клапан ЗАТВОР состоит из корпуса коробчатого типа, изготовленного из оцинкованной стали. Клапан оснащен пружинным торцевым уплотнением для уменьшения протечек через сечение закрытого клапана и упругим уплотнителем, стойким к перепадам температур, по линии примыкания ламелей, что обеспечивает повышенную плотность клапана.
Кривошипы и шатуны выполнены с использованием фурнитуры с повышенной износостойкостью трущихся элементов.
Воздушные клапаны ЗАТВОР-П (с параллельным раскрытием ламелей) предназначены для отсечения и регулирования приточного, рециркуляционного или вытяжного воздуха в системах вентиляции и кондиционирования.
Воздушные клапаны ЗАТВОР-Р (с симметричным раскрытием ламелей) предназначены для регулирования расхода приточного, рециркуляционного или вытяжного воздуха в системах вентиляции и кондиционирования.
Отличительной особенностью клапана ЗАТВОР-Р является предохранение от срыва потока, гидроударов и заклиниваний в промежуточных положениях.
Габаритные и присоединительные размеры клапанов ЗАТВОР
Минимальный размер (LхH) - 200х200 мм, далее с шагом 50 мм по любой стороне.
Максимальный размер (LхH) - 1500х1000 мм.
Канальный тип
Стеновой тип
* Внешний вид клапана может отличаться, в зависимости от комплектации и исполнения.
Зависимость количества ламелей от высоты клапана
|
Высота клапана (H), мм |
Количество ламелей, шт |
Тип ламелей |
|
200 |
2 |
Малого размера |
|
250 |
||
|
300 |
3 |
|
|
350 |
2 |
Стандартного размера |
|
400 |
4 |
Малого размера |
|
450 |
3 |
Комбинированные |
|
500 |
3 |
Стандартного размера |
|
550 |
4 |
Комбинированные |
|
600 |
||
|
650 |
5 |
|
|
700 |
||
|
750 |
6 |
Комбинированные |
|
800 |
||
|
850 |
5 |
Стандартного размера |
|
900 |
7 |
Комбинированные |
|
950 |
6 |
|
|
1000 |
6 |
Стандартного размера |
По отдельному запросу рассматривается возможность изготовления клапанов нестандартных размеров.
Тип привода в зависимости от модификации клапана
|
Тип привода |
Модификации клапана ЗАТВОР |
|
|
П |
Р |
|
|
Ручной привод (РП) |
● |
● |
|
Электромеханический привод (М) |
● |
- |
|
Электрический реверсивный привод (Р) |
● |
● |
Клапаны канального типа в виде кассе
Типоразмерный ряд и значения площади живого сечения клапанов ЗАТВОР канального типа, м2
|
H, мм |
L, мм |
||||||||||||||||||||||||||
|
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
850 |
900 |
950 |
1000 |
1050 |
1100 |
1150 |
1200 |
1250 |
1300 |
1350 |
1400 |
1450 |
1500 |
|
|
200 |
0,013 |
0,024 |
0,029 |
0,034 |
0,039 |
0,045 |
0,050 |
0,055 |
0,060 |
0,065 |
0,070 |
0,075 |
0,080 |
0,085 |
0,090 |
0,096 |
0,101 |
0,106 |
0,111 |
0,116 |
0,121 |
0,126 |
0,131 |
0,136 |
0,141 |
0,147 |
0,152 |
|
250 |
0,023 |
0,036 |
0,044 |
0,051 |
0,059 |
0,067 |
0,074 |
0,082 |
0,089 |
0,097 |
0,105 |
0,112 |
0,120 |
0,127 |
0,135 |
0,143 |
0,150 |
0,158 |
0,165 |
0,173 |
0,181 |
0,188 |
0,196 |
0,203 |
0,211 |
0,219 |
0,226 |
|
300 |
0,027 |
0,041 |
0,050 |
0,058 |
0,067 |
0,076 |
0,084 |
0,093 |
0,102 |
0,110 |
0,119 |
0,128 |
0,136 |
0,145 |
0,154 |
0,162 |
0,171 |
0,180 |
0,188 |
0,197 |
0,206 |
0,214 |
0,223 |
0,231 |
0,240 |
0,249 |
0,257 |
|
350 |
0,039 |
0,057 |
0,069 |
0,081 |
0,093 |
0,105 |
0,117 |
0,128 |
0,140 |
0,152 |
0,164 |
0,176 |
0,188 |
0,200 |
0,212 |
0,224 |
0,236 |
0,247 |
0,259 |
0,271 |
0,283 |
0,295 |
0,307 |
0,319 |
0,331 |
0,343 |
0,355 |
|
400 |
0,040 |
0,058 |
0,070 |
0,083 |
0,095 |
0,107 |
0,119 |
0,131 |
0,144 |
0,156 |
0,168 |
0,180 |
0,192 |
0,205 |
0,217 |
0,229 |
0,241 |
0,253 |
0,266 |
0,278 |
0,290 |
0,302 |
0,314 |
0,327 |
0,339 |
0,351 |
0,363 |
|
450 |
0,053 |
0,074 |
0,090 |
0,105 |
0,120 |
0,136 |
0,151 |
0,167 |
0,182 |
0,198 |
0,213 |
0,229 |
0,244 |
0,260 |
0,275 |
0,290 |
0,306 |
0,321 |
0,337 |
0,352 |
0,368 |
0,383 |
0,399 |
0,414 |
0,429 |
0,445 |
0,460 |
|
500 |
0,061 |
0,085 |
0,102 |
0,120 |
0,137 |
0,155 |
0,173 |
0,190 |
0,208 |
0,225 |
0,243 |
0,261 |
0,278 |
0,296 |
0,313 |
0,331 |
0,349 |
0,366 |
0,384 |
0,401 |
0,419 |
0,437 |
0,454 |
0,472 |
0,489 |
0,507 |
0,525 |
|
550 |
0,066 |
0,091 |
0,110 |
0,129 |
0,148 |
0,167 |
0,186 |
0,205 |
0,224 |
0,243 |
0,262 |
0,281 |
0,300 |
0,319 |
0,338 |
0,357 |
0,376 |
0,395 |
0,414 |
0,433 |
0,452 |
0,471 |
0,490 |
0,509 |
0,528 |
0,547 |
0,566 |
|
600 |
0,074 |
0,102 |
0,123 |
0,144 |
0,165 |
0,186 |
0,207 |
0,228 |
0,250 |
0,271 |
0,292 |
0,313 |
0,334 |
0,355 |
0,377 |
0,398 |
0,419 |
0,440 |
0,461 |
0,482 |
0,503 |
0,525 |
0,546 |
0,567 |
0,588 |
0,609 |
0,630 |
|
650 |
0,080 |
0,108 |
0,131 |
0,153 |
0,176 |
0,198 |
0,221 |
0,244 |
0,266 |
0,289 |
0,311 |
0,334 |
0,356 |
0,379 |
0,401 |
0,424 |
0,446 |
0,469 |
0,492 |
0,514 |
0,537 |
0,559 |
0,582 |
0,604 |
0,627 |
0,649 |
0,672 |
|
700 |
0,088 |
0,119 |
0,143 |
0,168 |
0,193 |
0,217 |
0,242 |
0,267 |
0,292 |
0,316 |
0,341 |
0,366 |
0,390 |
0,415 |
0,440 |
0,464 |
0,489 |
0,514 |
0,539 |
0,563 |
0,588 |
0,613 |
0,637 |
0,662 |
0,687 |
0,711 |
0,736 |
|
750 |
0,093 |
0,125 |
0,151 |
0,177 |
0,204 |
0,230 |
0,256 |
0,282 |
0,308 |
0,334 |
0,360 |
0,386 |
0,412 |
0,438 |
0,465 |
0,491 |
0,517 |
0,543 |
0,569 |
0,595 |
0,621 |
0,647 |
0,673 |
0,699 |
0,726 |
0,752 |
0,778 |
|
800 |
0,101 |
0,136 |
0,164 |
0,192 |
0,220 |
0,249 |
0,277 |
0,305 |
0,333 |
0,362 |
0,390 |
0,418 |
0,446 |
0,475 |
0,503 |
0,531 |
0,559 |
0,588 |
0,616 |
0,644 |
0,672 |
0,701 |
0,729 |
0,757 |
0,785 |
0,814 |
0,842 |
|
850 |
0,114 |
0,152 |
0,183 |
0,215 |
0,246 |
0,278 |
0,309 |
0,341 |
0,372 |
0,404 |
0,435 |
0,467 |
0,498 |
0,530 |
0,561 |
0,593 |
0,624 |
0,656 |
0,687 |
0,719 |
0,750 |
0,782 |
0,813 |
0,845 |
0,876 |
0,908 |
0,939 |
|
900 |
0,115 |
0,153 |
0,185 |
0,216 |
0,248 |
0,280 |
0,312 |
0,344 |
0,375 |
0,407 |
0,439 |
0,471 |
0,503 |
0,534 |
0,566 |
0,598 |
0,630 |
0,662 |
0,693 |
0,725 |
0,757 |
0,789 |
0,821 |
0,852 |
0,884 |
0,916 |
0,948 |
|
950 |
0,128 |
0,169 |
0,204 |
0,239 |
0,274 |
0,309 |
0,344 |
0,379 |
0,414 |
0,449 |
0,484 |
0,519 |
0,554 |
0,589 |
0,624 |
0,659 |
0,694 |
0,729 |
0,764 |
0,800 |
0,835 |
0,870 |
0,905 |
0,940 |
0,975 |
1,010 |
1,045 |
|
1000 |
0,136 |
0,179 |
0,216 |
0,253 |
0,291 |
0,328 |
0,365 |
0,402 |
0,439 |
0,477 |
0,514 |
0,551 |
0,588 |
0,625 |
0,663 |
0,700 |
0,737 |
0,774 |
0,811 |
0,849 |
0,886 |
0,923 |
0,960 |
0,997 |
1,035 |
1,072 |
1,109 |
Клапаны стенового типа в виде кассет
Типоразмерный ряд и значения площади живого сечения клапанов ЗАТВОР стенового типа, м2
|
H, мм |
L, мм |
||||||||||||||||||||||||||
|
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
850 |
900 |
950 |
1000 |
1050 |
1100 |
1150 |
1200 |
1250 |
1300 |
1350 |
1400 |
1450 |
1500 |
|
|
200 |
0,003 |
0,005 |
0,010 |
0,015 |
0,020 |
0,025 |
0,030 |
0,036 |
0,041 |
0,046 |
0,051 |
0,056 |
0,061 |
0,066 |
0,071 |
0,076 |
0,081 |
0,087 |
0,092 |
0,097 |
0,102 |
0,107 |
0,112 |
0,117 |
0,122 |
0,127 |
0,132 |
|
250 |
0,006 |
0,010 |
0,018 |
0,026 |
0,033 |
0,041 |
0,048 |
0,056 |
0,064 |
0,071 |
0,079 |
0,086 |
0,094 |
0,102 |
0,109 |
0,117 |
0,124 |
0,132 |
0,140 |
0,147 |
0,155 |
0,162 |
0,170 |
0,178 |
0,185 |
0,193 |
0,200 |
|
300 |
0,007 |
0,012 |
0,021 |
0,030 |
0,038 |
0,047 |
0,056 |
0,064 |
0,073 |
0,082 |
0,090 |
0,099 |
0,108 |
0,116 |
0,125 |
0,133 |
0,142 |
0,151 |
0,159 |
0,168 |
0,177 |
0,185 |
0,194 |
0,203 |
0,211 |
0,220 |
0,229 |
|
350 |
0,011 |
0,020 |
0,031 |
0,043 |
0,055 |
0,067 |
0,079 |
0,091 |
0,103 |
0,115 |
0,127 |
0,139 |
0,150 |
0,162 |
0,174 |
0,186 |
0,198 |
0,210 |
0,222 |
0,234 |
0,246 |
0,258 |
0,269 |
0,281 |
0,293 |
0,305 |
0,317 |
|
400 |
0,011 |
0,020 |
0,032 |
0,044 |
0,056 |
0,069 |
0,081 |
0,093 |
0,105 |
0,117 |
0,130 |
0,142 |
0,154 |
0,166 |
0,178 |
0,191 |
0,203 |
0,215 |
0,227 |
0,239 |
0,252 |
0,264 |
0,276 |
0,288 |
0,300 |
0,313 |
0,325 |
|
450 |
0,015 |
0,027 |
0,042 |
0,058 |
0,073 |
0,089 |
0,104 |
0,120 |
0,135 |
0,151 |
0,166 |
0,181 |
0,197 |
0,212 |
0,228 |
0,243 |
0,259 |
0,274 |
0,290 |
0,305 |
0,321 |
0,336 |
0,351 |
0,367 |
0,382 |
0,398 |
0,413 |
|
500 |
0,017 |
0,032 |
0,049 |
0,067 |
0,084 |
0,102 |
0,120 |
0,137 |
0,155 |
0,172 |
0,190 |
0,208 |
0,225 |
0,243 |
0,260 |
0,278 |
0,296 |
0,313 |
0,331 |
0,348 |
0,366 |
0,384 |
0,401 |
0,419 |
0,436 |
0,454 |
0,472 |
|
550 |
0,019 |
0,034 |
0,053 |
0,072 |
0,091 |
0,110 |
0,129 |
0,148 |
0,167 |
0,186 |
0,205 |
0,224 |
0,243 |
0,262 |
0,281 |
0,300 |
0,319 |
0,338 |
0,357 |
0,376 |
0,395 |
0,414 |
0,433 |
0,452 |
0,471 |
0,490 |
0,509 |
|
600 |
0,021 |
0,039 |
0,060 |
0,081 |
0,102 |
0,124 |
0,145 |
0,166 |
0,187 |
0,208 |
0,229 |
0,251 |
0,272 |
0,293 |
0,314 |
0,335 |
0,356 |
0,377 |
0,399 |
0,420 |
0,441 |
0,462 |
0,483 |
0,504 |
0,525 |
0,547 |
0,568 |
|
650 |
0,023 |
0,042 |
0,064 |
0,087 |
0,110 |
0,132 |
0,155 |
0,177 |
0,200 |
0,222 |
0,245 |
0,267 |
0,290 |
0,313 |
0,335 |
0,358 |
0,380 |
0,403 |
0,425 |
0,448 |
0,470 |
0,493 |
0,515 |
0,538 |
0,561 |
0,583 |
0,606 |
|
700 |
0,025 |
0,047 |
0,071 |
0,096 |
0,121 |
0,145 |
0,170 |
0,195 |
0,219 |
0,244 |
0,269 |
0,294 |
0,318 |
0,343 |
0,368 |
0,392 |
0,417 |
0,442 |
0,466 |
0,491 |
0,516 |
0,541 |
0,565 |
0,590 |
0,615 |
0,639 |
0,664 |
|
750 |
0,027 |
0,049 |
0,075 |
0,102 |
0,128 |
0,154 |
0,180 |
0,206 |
0,232 |
0,258 |
0,284 |
0,310 |
0,336 |
0,363 |
0,389 |
0,415 |
0,441 |
0,467 |
0,493 |
0,519 |
0,545 |
0,571 |
0,597 |
0,624 |
0,650 |
0,676 |
0,702 |
|
800 |
0,029 |
0,054 |
0,082 |
0,110 |
0,139 |
0,167 |
0,195 |
0,223 |
0,252 |
0,280 |
0,308 |
0,336 |
0,365 |
0,393 |
0,421 |
0,449 |
0,478 |
0,506 |
0,534 |
0,562 |
0,591 |
0,619 |
0,647 |
0,675 |
0,704 |
0,732 |
0,760 |
|
850 |
0,033 |
0,061 |
0,093 |
0,124 |
0,156 |
0,187 |
0,219 |
0,250 |
0,282 |
0,313 |
0,345 |
0,376 |
0,408 |
0,439 |
0,471 |
0,502 |
0,534 |
0,565 |
0,597 |
0,628 |
0,660 |
0,691 |
0,723 |
0,754 |
0,786 |
0,817 |
0,849 |
|
900 |
0,033 |
0,061 |
0,093 |
0,125 |
0,157 |
0,189 |
0,220 |
0,252 |
0,284 |
0,316 |
0,348 |
0,379 |
0,411 |
0,443 |
0,475 |
0,507 |
0,538 |
0,570 |
0,602 |
0,634 |
0,666 |
0,697 |
0,729 |
0,761 |
0,793 |
0,825 |
0,856 |
|
950 |
0,037 |
0,069 |
0,104 |
0,139 |
0,174 |
0,209 |
0,244 |
0,279 |
0,314 |
0,349 |
0,384 |
0,419 |
0,454 |
0,489 |
0,524 |
0,559 |
0,594 |
0,629 |
0,664 |
0,699 |
0,735 |
0,770 |
0,805 |
0,840 |
0,875 |
0,910 |
0,945 |
|
1000 |
0,039 |
0,073 |
0,110 |
0,148 |
0,185 |
0,222 |
0,259 |
0,296 |
0,334 |
0,371 |
0,408 |
0,445 |
0,482 |
0,520 |
0,557 |
0,594 |
0,631 |
0,668 |
0,706 |
0,743 |
0,780 |
0,817 |
0,854 |
0,892 |
0,929 |
0,966 |
1,003 |
Электрические схемы подключения клапанов с приводом
Не представленные в наличии модели доступны к поставке под заказ
Оповестить о поступлении
Всю необходимую информацию также можно получить по телефону «горячей линии»
+ 7 800 200 93 96или по телефону
+7 800 505 08 67 получить консультацию
