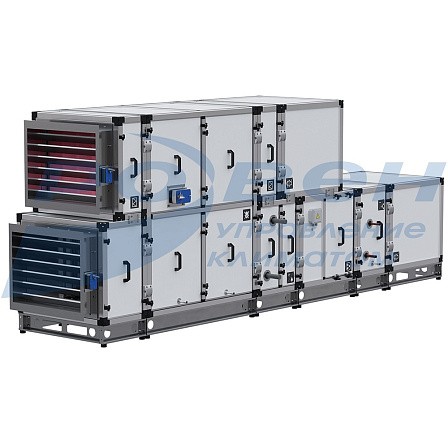

Вентиляционная установка RW

Установки RW предназначены для подачи свежего и удаления загрязненного воздуха из обслуживаемого установкой помещения.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить
Руководства
Видео
Опросник

Общие сведения

Установки RW предназначены для подачи свежего и удаления загрязненного воздуха из обслуживаемого установкой помещения. Многообразие типоразмеров, а также возможность комбинирования различных секций, позволяют подобрать установку RW для обслуживания помещений различного типа.

Категория размещения установок: У1 (на улице до -40°С) и У3 (в помещении).

Установки выпускаются в следующих исполнениях:

  • общепромышленное (О);
  • гигиеническое (Н1).

Вентиляционные установки отвечают требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования», а также ТР ТС 010/2011 «О безопасности машин и оборудования» о чем говорит «Декларация соответствия Таможенного союза».

Основные преимущества вентиляционных установок RW

  • Широкий модельный ряд функциональных блоков, представленный 25 типоразмерами, позволяет создать любую конфигурацию установки для обработки воздуха и решения задач по вентиляции и кондиционированию.
  • Возможность собрать установку как из единичных, так и комбинированных секций в одном боксе (моноблоке), что снижает вес, стоимость и габаритный размер.
  • Усовершенствованная несущая рама имеет специальные отверстия для удобства монтажа и транспортировки.
  • В установках используются лёгкие трехслойные сендвич-панели толщиной 25 мм (RW1-RW12) и 45 мм (RW13-RW25), снижающие тепловые потери, шум, придающие жёсткость конструкции каркаса, особенно при двухэтажном варианте сборки.
  • Съемные панели, оснащенные ручками, обеспечивают удобство обслуживания секций. Съемные панели расположены со стороны обслуживания и крепятся к каркасу быстросъёмными прижимами. Каркас установки имеет штапик для блокировки панели, благодаря которому можно легко демонтировать и несъёмные панели.
  • Установка опционно комплектуется набором автоматики, позволяющим полноценно управлять работой всех агрегатов установки и отслеживать их рабочее состояние.
  • Вентиляционные установки могут монтироваться как внутри, так и вне помещения.
  • Максимальное использование внутреннего сечения агрегата, повышает энергоэффективность теплообменников и снижает аэродинамическую нагрузку на вентиляторный блок.

Конструктивные особенности установок RW

RW особенности.jpg

Файлы
Вентиляционная установка RW.pdf
Файлы
Бланк заказа на подбор установок линеек RW.pdf

Таблица быстрого подбора типоразмеров вентиляционных установок RW1-RW12

RW быстрый подбор 1-12.jpg

Таблица быстрого подбора типоразмеров вентиляционных установок RW13-RW25

RW быстрый подбор 13-25.jpg

Примечание

RW быстрый подбор примечание.jpg

Таблица размеров установок RW в масштабе

RW размеры.jpg

Вентиляционные установки RW, в зависимости от заказа, могут комплектоваться следующими блоками:

  • Блок вентиляторов
  • Вставка гибкая
  • Воздушные фильтры
  • Воздушный клапан
  • Водяные воздухонагреватели
  • Электрические воздухонагреватели
  • Фреоновые воздухоохладители
  • Водяные воздухоохладители
  • Сотовые увлажнители
  • Паровой увлажнитель
  • Бактерицидные секции
  • Секции светового подавления
  • Шумоглушители
  • Пустые одноэтажные и двухэтажный блоки
  • Пластинчатый рекуператор
  • Роторный рекуператор
  • Гликолевый рекуператор

Дополнительные элементы:

  • Сифон с гидрозатвором
  • Соединители блоков
  • Основание блоков

Наименование вентиляционной установки RW

RW наименование.jpg




Не представленные в наличии модели доступны к поставке под заказ
