Каталог товаров

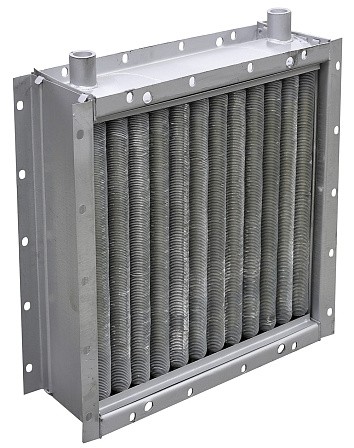

Калорифер КСк, КПСк

Калориферы водянные КСк и паровые КПСк предназначены для нагрева воздуха в системах кондиционирования, вентиляции и отопления.
Описание товара
Характеристики моделей
Купить

Калориферы водяные КСк и паровые КПСк предназначены для нагрева воздуха в системах кондиционирования, вентиляции и отопления с температурой теплоносителя не более 1800С и давлением не более 1,2 МПа.
Калорифер КСк - воздухонагреватель, в котором теплоносителем является вода, в КПСк теплоносителем является сухой насыщенный пар.
Изготовлены из углеродистой стали с алюминием. Подсоединение к системе теплоснабжения при помощи сварки или фланцев.

Условия эксплуатации:

  • умеренный (У) и холодный климат (ХЛ);
  • категория размещения 3;
  • воздух должен быть с предельно допустимым содержанием химически агрессивных веществ по ГОСТ 12.1.005-88 с запыленностью не более 0,5 мг/м3, не содержащего липких веществ и волокнистых материалов.
  • для паровых калориферов КПСк, температура теплоносителя не выше 130°С, давление не более 0,3 МПа. Теплоотдающие элементы калорифера выполнены из стальной трубы ГОСТ 10704 "Трубы стальные электросварные прямошовные" и алюминиевого накатного оребрения;
  • для паровых калориферов КПСк, для технологических нужд, с температурой теплоносителя 130-180°С, давлением более 0,3 до 1,2 МПа, теплоотдающие элементы выполнены из стальной трубы ГОСТ 8734 "Трубы стальные бесшовные холоднодеформированные" и алюминиевого накатного оребрения.

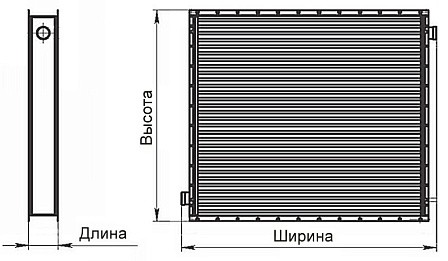

Габаритные и присоединительные размеры КСк


Калорифер КСк.png

Обозначение калорифера

Размеры, мм

Масса, кг, не более

А±5

А1±3

А2

L

H

H1

B

Ду

КСк 3-6

578

551

430

650

575

503

180

32

36

КСк 4-6

42,5

КСк 3-7

703

551

430

775

575

503

180

32

41,5

КСк 4-7

50

КСк 3-8

828

551

430

900

575

503

180

32

47

КСк 4-8

57,5

КСк 3-9

953

551

430

1025

575

503

180

32

53

КСк 4-9

64

КСк 3-10

1203

551

430

1275

575

503

180

32

64

КСк 4-10

80

КСк 3-11

1703

1051

912

1774

1075

1003

180

50

165

КСк 4-11

208

КСк 3-12

1703

1551

1392

1774

1575

1503

180

50

242

КСк 4-12

308

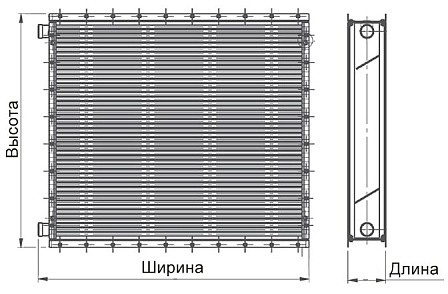

Габаритные и присоединительные размеры КПСк



Обозначение

калорифера

Размеры, мм

Масса, кг,

не более

А±5

А1±3

А3

А4

L

H

H1

Ду

КПСк 3-6

КПСк 4-6

578

551

-

82,5

670

575

503

50

38

45

КПСк 3-7

КПСк 4-7

703

551

-

82,5

795

575

503

50

44

53

КПСк 3-8

КПСк 4-8

828

551

-

82,5

920

575

503

50

50

61

КПСк 3-9

КПСк 4-9

953

551

-

82,5

1045

575

503

50

56

68

КПСк 3-10

КПСк 4-10

1203

551

-

82,5

1295

575

503

50

68

85

КПСк 3-11

КПСк 4-11

1703

1051

537,5

291

1803

1075

1003

65

176

223

КПСк 3-12

КПСк 4-12

1703

1551

787,5

416

1803

1575

1503

80

259

331


Технические характеристики КСк


Обозначение калорифера

Площадь сечения для прохода теплоносителя, м2

Производительность по воздуху*, м3

Производительность по теплу*, кВт±8%

Площадь поверхности теплообмена*, м2±1,5%

Площадь фронтального сечения для прохода воздуха*, м2

Число рядов труб

Число ходов теплоносителя

КСк 3-6

0,000847

2500

50,7

13,26

0,267

3

6

КСк 4-6

0,001113

59,1

17,42

4

КСк 3-7

0,000847

3150

65,4

16,34

0,329

3

6

КСк 4-7

0,001113

76,1

21,47

4

КСк 3-8

0,000847

4000

83,2

19,42

0,329

3

6

КСк 4-8

0,001113

97

25,52

4

КСк 3-9

0,000847

5000

103,5

22,5

0,455

3

6

КСк 4-9

0,001113

120,5

29,57

4

КСк 3-10

0,000847

6300

135,6

28,66

0,581

3

6

КСк 4-10

0,001113

157,6

37,66

4

КСк 3-11

0,00258

16000

360

83,12

1,66

3

4

КСк 4-11

0,00341

417,7

110,05

4

КСк 3-12

0,00388

25000

556,7

125,27

2,488

3

4

КСк 4-12

0,00515

648,4

166,25

4


Технические характеристики КПСк


Обозначение калорифера

Производительность по воздуху*, м3/ч

Производительность по теплу*, кВт±8%

Площадь поверхности теплообмена*, м2±1,5%

Площадь фронтального сечения для прохода воздуха*, м2

Число рядов труб

КПСк 3-6

2500

59,6

13,26

0,267

3

КПСк 4-6

2500

68,1

17,42

0,267

4

КПСк 3-7

3150

73,6

16,34

0,329

3

КПСк 4-7

3150

84,7

21,47

0,329

4

КПСк 3-8

4000

90

19,42

0,392

3

КПСк 4-8

4000

104,5

25,52

0,392

4

КПСк 3-9

5000

107,9

22,5

0,455

3

КПСк 4-9

5000

126,5

29,57

0,455

4

КПСк 3-10

6300

134,9

28,66

0,581

3

КПСк 4-10

6300

158,9

37,66

0,581

4

КПСк 3-11

16000

358,6

83,12

1,66

3

КПСк 4-11

16000

424,2

110,05

1,66

4

КПСк 3-12

25000

552,3

125,27

2,488

3

КПСк 4-12

25000

656,4

166,25

2,488

4


* Значения показателей являются справочными, для стандартного режима работы при следующих параметрах:
— давление пара на входе - 0,1 МПа;
— температура пара на входе - 100 °С;
— температура воздуха на входе - минус 20 °С;
— массовая скорость воздуха в набегающем потоке - 3,6 кг/м2с.

Не представленные в наличии модели доступны к поставке под заказ
