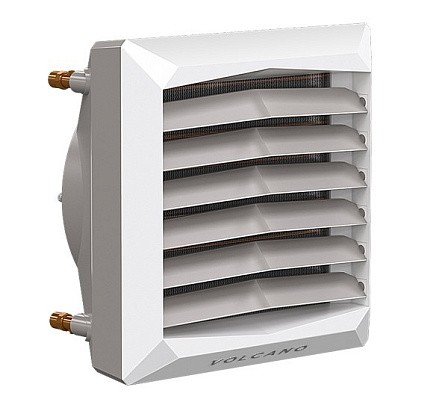

Воздухонагреватель VOLCANO

Воздушно-отопительные агрегаты предназначены для подогрева воздуха в помещении до определенной температуры за счет встроенных водяных теплообменников.
Описание товара
Характеристики моделей
Купить

Конструкция корпуса обеспечивает оптимальную эффективность агрегата, скрывает все внутренние функциональные элементы.

Корпус выполнен из высококлассного АБС-пластика с добавлением анти-UV пигмента. Он отличается высокой механической прочностью, долговечностью и устойчивостью к тепловым воздействиям и воздействиям влаги. Используемые полимеры обеспечивают неизменную эстетику, легкость очистки и прочность материала, подтверждаемую предоставлением пожизненной гарантии на корпус.

Крепление лопаток жалюзи обеспечивает возможность индивидуальной регулировки их положения и надёжность фиксации. Профиль лопаток воздухонаправляющих жалюзи гарантирует минимальное сопротивление потоку воздуха.

Конструкция диффузора обеспечивает полную интеграцию задней части корпуса и вентилятора.

Теплообменники:

  • 1, 2 и 3-рядные теплообменники воздушно-отопительных агрегатов с увеличенной поверхностью теплообмена обеспечивают оптимальный подбор тепловой мощности в зависимости от потребностей конкретного объекта;

  • Алюминиевые ребра-ламели дополнительно имеют антикоррозионное покрытие, что повышает их стойкость и долговечность.

Возможность выбора высокопроизводительных, 3-скоростных электродвигателей AC и энергосберегающих электродвигателей ЕС обеспечивает оптимальный выбор рабочих параметров при минимальном электропотреблении.

Электродвигатели ЕС обеспечивают сохранение максимального КПД даже при пониженной частоте вращения. Плавное регулирование числа оборотов электродвигателей ЕС позволяет применять их для любого помещения.

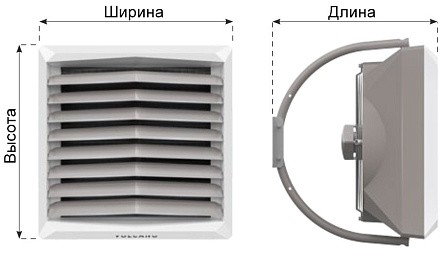

Габаритные размеры


Технические характеристики

Параметры

Ед.изм.

VOLCANO VR MINI

VOLCANO VR1

VOLCANO VR2

VOLCANO VR3

VOLCANO VR-D

Электродвигатель

АС

ЕС

АС

ЕС

АС

ЕС

АС

ЕС

АС

ЕС

Количество рядов теплообменника

-

2

1

2

3

-

Максимальный расход воздуха

м3

2100

5300

4850

5700

6500

Диапазон тепловых мощностей

кВт

3-20

5-30

8-50

13-75

-

Максимальная температура теплоносителя

°С

130

-

Максимальное рабочее давление

МПа

1,6

-

Максимальная длина горизонтального потока воздуха

м

14

23

22

25

28

Максимальная длина вертикального потока воздуха

м

8

12

11

12

15

Внутренний объем теплообменника

дм3

1,12

1,25

2,16

3,1

-

Диаметр присоединительных патрубков

дюйм

3/4

-

Масса агрегата АС/ЕС (без воды)

кг

13/14

21/21

21,5/21,5

25,5/24,5

18/15,5

Напряжение/частота электропитания

В/Гц

1~230/50

Мощность электродвигателя

кВт

0,115

0,095

0,28

0,25

0,28

0,25

0,45

0,37

0,45

0,37

Номинальный ток электродвигателя

А

0,53

0,51

1,3

1,3

1,3

1,3

1,95

1,7

1,95

1,7

Частота вращения электродвигателя

об/мин

1450

1200

1380

1430

1380

1430

1380

1400

1400

1380

Степень защиты электродвигателя

-

54

Цветовое исполнение

-

Передняя часть: RAL 9016 Traffic Whire, задняя часть + консоль - RAL 7036 Platinum Grey, вентилятор - RAL 6038 Green

Диаметры водопроводных труб*

Количество агрегатов, подключаемых к магистральному водопроводу

VOLCANO VR MINI

VOLCANO VR1

VOLCANO VR2

VOLCANO VR3

Макс.расход воды, м3

Диаметр трубы, дюйм

Макс.расход воды, м3

Диаметр трубы, дюйм

Макс.расход воды, м3

Диаметр трубы, дюйм

Макс.расход воды, м3

Диаметр трубы, дюйм

1

0,9

3/4

1,3

3/4

2,2

1

3,3

1

2

1,8

1

2,7

1

4,4

1 1/4

6,6

1 1/2

3

2,8

1 1/4

4

1 1/4

6,6

1 1/2

9,9

1 3/4

4

3,7

1 1/4

5,3

1 1/2

8,8

1 3/4

13,2

2

5

4,6

1 1/4

6,7

1 1/2

11,1

2

16,6

2 1/4

6

5,5

1 1/2

8

1 3/4

13,3

2

19,9

2 1/2

7

6,4

1 1/2

9,3

1 3/4

15,5

2

23,2

2 1/2

8

7,4

1 1/2

10,6

2

17,7

2 1/4

26,5

2 3/4

9

8,3

1 3/4

12

2

19,9

2 1/2

29,8

3

10

9,2

1 3/4

13,3

2

22,1

2 1/2

33,1

3

* Длина трубопровода не более 40 м.

VOLCANO VR MINI

Скорость вентилятора


III

II

I

Производительность вентилятора

м3

2100

1650

1100

Уровень шума для агрегата с электродвигателем АС*

дБ (А)

52

42

29

Уровень шума для агрегата с электродвигателем ЕС*

дБ (А)

50

40

27

Мощность электродвигателя АС

Вт

115

68

48

Мощность электродвигателя ЕС**

Вт

95

56

39

Дальность действия в горизонтальном направлении - максимальная длина горизонтального потока воздуха

м

14

8

5

Дальность действия в вертикальном направлении - максимальная длина вертикального потока воздуха

м

8

5

3

VOLCANO VR1

Скорость вентилятора


III

II

I

Производительность вентилятора

м3

5300

3900

2800

Уровень шума для агрегата с электродвигателем АС*

дБ (А)

56

51

40

Уровень шума для агрегата с электродвигателем ЕС*

дБ (А)

54

49

38

Мощность электродвигателя АС

Вт

280

220

190

Мощность электродвигателя ЕС**

Вт

250

190

162

Дальность действия в горизонтальном направлении - максимальная длина горизонтального потока воздуха

м

23

20

15

Дальность действия в вертикальном направлении - максимальная длина вертикального потока воздуха

м

12

9

7

VOLCANO VR2

Скорость вентилятора


III

II

I

Производительность вентилятора

м3

4850

3600

2400

Уровень шума для агрегата с электродвигателем АС*

дБ (А)

56

51

40

Уровень шума для агрегата с электродвигателем ЕС*

дБ (А)

54

49

38

Мощность электродвигателя АС

Вт

280

220

190

Мощность электродвигателя ЕС**

Вт

250

190

162

Дальность действия в горизонтальном направлении - максимальная длина горизонтального потока воздуха

м

22

19

14

Дальность действия в вертикальном направлении - максимальная длина вертикального потока воздуха

м

11

8

6

VOLCANO VR3

Скорость вентилятора


III

II

I

Производительность вентилятора

м3

5700

4100

3000

Уровень шума для агрегата с электродвигателем АС*

дБ (А)

57

51

45

Уровень шума для агрегата с электродвигателем ЕС*

дБ (А)

55

49

43

Мощность электродвигателя АС

Вт

410

320

245

Мощность электродвигателя ЕС**

Вт

370

285

218

Дальность действия в горизонтальном направлении - максимальная длина горизонтального потока воздуха

м

25

22

17

Дальность действия в вертикальном направлении - максимальная длина вертикального потока воздуха

м

12

9

7

VOLCANO VR-D

Скорость вентилятора


III

II

I

Производительность вентилятора

м3

6500

4600

3400

Уровень шума для агрегата с электродвигателем АС*

дБ (А)

58

52

45

Уровень шума для агрегата с электродвигателем ЕС*

дБ (А)

56

50

43

Мощность электродвигателя АС

Вт

410

320

245

Мощность электродвигателя ЕС**

Вт

370

285

218

Дальность действия в горизонтальном направлении - максимальная длина горизонтального потока воздуха

м

25

22

17

Дальность действия в вертикальном направлении - максимальная длина вертикального потока воздуха

м

12

9

7

* Условия измерения: объем помещения 1500 м3, расстояние измерения 5м
** Мощность электродвигателя ЕС выше мощности вентилятора

VOLCANO VR MINI

Параметры - Tz/Tp (°C)


90/70

80/60

70/50

50/30

Tp (°C)

Qp, м3

Pg, кВт

Тр2, °C

Qw, м3

∆p, кВт

Pg, кВт

Тр2, °C

Qw, м3

∆p, кВт

Pg, кВт

Тр2, °C

Qw, м3

∆p, кВт

Pg, кВт

Тр2, °C

Qw, м3

∆p, кВт

0

2100

20,7

29,5

0,92

13,9

17,9

25,4

0,79

10,7

15,1

21,4

0,66

7,9

9,2

13,1

0,4

3,4

1650

18,1

32,6

0,8

10,7

15,6

18,2

0,69

8,3

13,1

23,7

0,58

6,1

8

14,6

0,35

2,6

1100

14,1

38,3

0,63

6,8

12,2

33,2

0,54

5,3

10,3

27,9

0,45

3,9

6,3

17,2

0,28

1,7

5

1650

16,9

35,6

0,75

9,5

16,6

28,6

0,73

9,3

13,7

24,5

0,6

6,6

7,6

16,1

0,34

2,5

2100

19,4

32,6

0,86

12,3

14,5

31,1

0,64

7,2

12

26,6

0,53

5,2

6,8

17,4

0,3

2

1100

13,3

40,9

0,59

6

11,3

35,8

0,5

4,6

9,4

30,5

0,41

3,3

5,4

19,6

0,23

1,3

10

2100

18,1

35,7

0,8

10,8

15,3

31,7

0,67

8

12,4

27,6

0,54

5,5

6,4

19,1

0,28

1,7

1650

15,8

35,5

0,7

8,4

13,3

34,1

0,59

6,2

10,8

29,5

0,47

4,3

5,6

20,1

0,24

1,4

1100

12,4

43,5

0,55

5,3

10,4

38,3

0,46

3,9

8,5

33

0,37

2,8

4,4

21,9

0,19

0,9

15

2100

16,8

38,8

0,74

9,4

13,9

34,8

0,61

9,7

11

30,7

0,48

4,4

4,9

22

0,22

1,1

1650

14,6

41,4

0,65

7,3

12,1

37

0,54

5,2

9,6

32,4

0,42

3,5

4,3

22,8

0,19

0,9

1100

11,5

46,1

0,51

4,6

9,5

40,9

0,42

3,3

7,6

35,5

0,33

2,2

3,3

24,1

0,15

0,5

20

2100

15,5

41,9

0,69

8

12,6

37,9

0,56

5,6

9,7

33,7

0,42

3,5

3,3

24,7

0,14

0,5

1650

13,5

44,3

0,6

6,2

11

39,8

0,48

4,3

8,4

35,2

0,37

2,7

2,8

25,1

0,12

0,4

1100

10,6

48,6

0,47

4

8,6

43,4

0,38

2,8

6,6

38

0,29

1,8

1,9

25,2

0,08

0,2

VOLCANO VR1

Параметры - Tz/Tp (°C)


90/70

80/60

70/50

50/30

Tp (°C)

Qp, м3

Pg, кВт

Тр2, °C

Qw, м3

∆p, кВт

Pg, кВт

Тр2, °C

Qw, м3

∆p, кВт

Pg, кВт

Тр2, °C

Qw, м3

∆p, кВт

Pg, кВт

Тр2, °C

Qw, м3

∆p, кВт

0

5300

29,9

16,8

1,33

26

25,8

14,5

1,14

20

21,7

12,2

0,95

14,6

13,2

7,5

0,58

6,2

3900

25,4

19,4

1,12

19,1

21,9

16,7

0,97

14,7

18,4

14,1

0,81

10,8

11,3

8,6

0,49

4,6

2800

21,2

22,6

0,94

13,6

18,3

19,5

0,81

10,5

15,4

16,4

0,68

7,8

9,4

10,1

0,41

3,3

5

5300

28

20,8

1,24

23

23,9

18,4

1,05

17,3

19,7

16,1

0,87

12,3

11,3

11,3

0,49

4,6

3900

23,8

23,2

1,05

16,9

20,3

20,5

0,9

12,8

16,8

17,8

0,74

9,1

9,6

12,3

0,42

3,4

2800

19,9

26,2

0,88

12,1

16,9

23,1

0,75

9,1

14

19,9

0,62

6,6

8

13,6

0,35

2,5

10

5300

26,1

24,7

1,16

20,2

22

22,4

0,97

14,8

17,8

20

0,78

10,2

9,2

15,2

0,4

3,2

3900

22,2

27

0,98

14,9

18,7

24,3

0,82

10,9

15,1

21,6

0,66

7,6

7,9

16

0,34

2,4

2800

18,5

29,7

0,82

10,6

15,6

26,6

0,69

7,8

12,7

23,5

0,56

5,4

6,6

17

0,29

1,8

15

5300

24,2

28,6

10,7

17,5

20

26,3

0,88

12,5

15,8

23,9

0,7

8,2

7,2

19

0,31

2

3900

20,5

30,7

0,91

12,9

17

28

0,75

9,2

13,5

25,3

0,59

6,1

6,1

19,7

0,27

1,5

2800

17,2

33,3

0,76

9,2

14,2

30,2

0,63

6,6

11,3

27

0,5

4,4

5,1

20,4

0,22

1,1

20

5300

22,2

32,5

0,99

15

18,1

30,2

0,8

10,3

13,8

27,8

0,61

6,4

5

22,8

0,22

1,1

3900

18,9

34,5

0,84

11,1

15,4

31,8

0,68

7,6

11,8

29

0,52

4,8

4,2

23,2

0,18

0,8

2800

15,8

36,8

0,7

7,9

12,9

33,7

0,57

5,5

9,9

30,5

0,43

3,5

3,5

23,7

0,15

0,6

VOLCANO VR2

Параметры - Tz/Tp (°C)


90/70

80/60

70/50

50/30

Tp (°C)

Qp, м3

Pg, кВт

Тр2, °C

Qw, м3

∆p, кВт

Pg, кВт

Тр2, °C

Qw, м3

∆p, кВт

Pg, кВт

Тр2, °C

Qw, м3

∆p, кВт

Pg, кВт

Тр2, °C

Qw, м3

∆p, кВт

0

4850

50

30,7

2,21

23,8

43,1

26,5

1,9

18,3

36,2

22,3

1,59

13,5

22,3

13,7

0,97

5,7

3600

41,9

34,7

1,86

17,2

36,5

30

1,6

13,3

30,5

25,3

1,34

9,8

18,8

15,6

0,82

4,2

2400

32,7

40,6

1,45

10,8

28,3

35,2

1,25

8,4

23,9

29,7

1,05

6,2

14,8

18,4

0,64

2,7

5

4850

46,7

33,7

2,07

21,1

39,9

29,5

1,76

15,9

33,1

25,3

10,45

11,4

19

16,7

0,83

4,3

3600

39,3

37,5

1,74

15,2

33,6

32,8

1,48

11,5

27,9

28,1

1,22

8,3

16,1

18,3

0,7

3,1

2400

30,6

43,1

1,36

9,6

26,2

37,6

1,16

7,3

21,8

32,1

0,96

5,3

12,6

20,7

0,55

2

10

4850

43,6

36,8

1,93

18,5

36,7

32,6

1,62

13,6

29,8

28,4

1,31

9,4

15,6

19,6

0,68

3

3600

36,6

40,4

1,62

13,4

30,9

35,6

1,36

9,9

25,2

30,9

1,11

6,8

13,2

21

0,58

2,2

2400

28,6

45,5

1,27

8,4

24,2

40

1,07

6,3

19,7

34,5

0,87

4,4

10,4

22,9

0,45

1,4

15

4850

40,4

39,8

1,79

16

33,5

35,6

1,48

11,5

26,6

31,3

1,17

7,6

12,2

22,5

0,53

1,9

3600

34

43,1

1,51

11,6

28,2

38,4

1,25

8,3

22,4

33,6

0,99

5,5

10,3

23,5

0,45

1,4

2400

26,5

48

1,18

7,3

22,1

42,5

0,98

5,3

17,6

36,9

0,77

3,5

8

25

0,35

0,9

20

4850

37,2

42,8

1,65

13,7

30,3

38,6

1,34

9,5

23,3

34,3

1,02

5,9

8,4

25,2

0,37

1

3600

31,3

45,9

1,39

10

25,5

41,1

1,13

6,9,

19,7

36,3

0,86

4,3

7

25,8

0,31

0,7

2400

24,5

50,4

1,09

5,3

20

44,8

0,88

4,4

15,5

39,2

0,68

2,8

5,3

26,6

0,23

0,4


VOLCANO VR3

Параметры - Tz/Tp (°C)


90/70

80/60

70/50

50/30

Tp (°C)

Qp, м3

Pg, кВт

Тр2, °C

Qw, м3

∆p, кВт

Pg, кВт

Тр2, °C

Qw, м3

∆p, кВт

Pg, кВт

Тр2, °C

Qw, м3

∆p, кВт

Pg, кВт

Тр2, °C

Qw, м3

∆p, кВт

0

5700

75

39

3,31

32,6

64,5

33,8

2,58

25,1

54,3

28,4

2,39

18,4

33,6

17,6

1,46

7,8

4100

60,6

44,1

2,69

22

52,5

38,2

2,32

17

44,3

32,2

1,95

12,5

27,5

20

1,2

5,4

3000

49,5

49,2

2,19

15

42,9

42,7

1,89

11,6

36,3

36,1

1,59

8,6

22,6

22,5

0,98

3,7

5

5700

69,9

41,6

3,1

28,9

59,8

36,3

2,64

21,7

19,6

31

2,18

15,5

28,7

20

1,25

5,8

4100

56,8

46,3

2,52

19,5

48,7

40,4

2,15

14,8

40,5

34,4

1,78

10,6

23,5

22,1

1,02

4

3000

46,4

51,1

2,06

13,3

39,8

44,6

1,76

10,1

33,1

37,9

1,46

7,3

19,3

24,2

0,84

2,8

10

5700

65,2

44,1

2,89

25,3

55

38,8

2,43

18,6

44,8

33,4

1,97

12,8

23,7

22,4

1,03

4,1

4100

53

48,6

2,35

17,1

44,9

42,6

1,98

12,7

36,6

36,6

1,61

8,8

19,4

24,1

0,84

2,8

3000

43,3

53,1

1,92

11,7

36,7

46,5

1,62

8,7

30

39,8

1,32

6,1

15,9

25,8

0,69

2

15

5700

60,4

46,6

2,68

21,9

50,2

41,3

2,22

15,7

40

35,9

1,76

10,3

18,4

24,6

0,8

2,6

4100

49,2

50,8

2,18

14,9

41

44,8

1,81

10,7

32,7

38,8

1,44

7,1

15,1

26

0,66

1,8

3000

40,2

55

1,78

10,2

33,6

48,4

1,48

7,4

26,8

41,6

1,18

4,9

12,4

27,3

0,54

1,2

20

5700

55,6

49,1

2,47

18,8

45,4

43,4

2

13

35

38,3

15,4

8,1

12,8

26,7

0,56

1,3

4100

45,3

53

2,01

12,8

37,1

47

1,64

8,9

28,7

40,9

1,26

5,6

10,4

27,5

0,45

0,9

3000

37,1

56,9

1,64

8,8

30,4

50,2

1,34

6,1

23,6

43,4

1,04

3,9

8,3

28,2

0,36

0,6


Условные обозначения:
Tz -температура воды на входе в агрегат
Тр - температура воды на выходе из агрегата
Тр1 - температура воздуха на входе в агрегат
Тр2 - температура воздуха на выходе из агрегата
Pg - тепловая мощность агрегата
Qp - расход воздуха
Qw - расход воды
∆p - гидравлическое сопротивление

Автоматика

Параметры

Модель

-

Настенный контроллер WING/VOLCANO

Потенциометр VR EC (0-10В)

Контроллер Volcano ЕС*

Совместная работа с типом электродвигателя

-

АС

ЕС

Напряжение электропитания

В/фаза/Гц

~230/1/50

~230/1/50

~230/1/50

Допустимая нагрузка

А

6(3)

0,02 А для 0-10 В

1 А для 230 В АС

0,02 А для 0-10 В

Диапазон регулировки температуры

°C

10...30

-

5...40

Режимы работы

-



ручной/автоматический

График часы/недели

-

НЕТ

НЕТ

ДА

Таймер

-

НЕТ

НЕТ

ДА

Датчик измерения температуры

-

встроенный

-

встроенный

Возможность подключения отдельного датчика температуры

шт.

НЕТ

1 или 4

Выходной сигнал

-

on/off

0-10 В DC

Степень защиты

-

30

    VOLCANO_1.jpg VOLCANO_3.jpg hmi_ec_volcano.jpg

* Необходимо приобретать совместно с агрегатом.

Совместная работа элементов автоматики с воздушно-отопительными агрегатами Volcano

Модель

Настенный контроллер WING/VOLCANO

Регулятор оборотов ARW3,0/2

Потенциометр VR EC (0-10В)

Контроллер Volcano ЕС

Совместная работа с типом электродвигателя

АС

ЕС

VR Mini

шт.

4

4

8

8

VR1

2

1

8

8

VR2

2

1

8

8

VR3

1

1

8

8

VR-D

1

1

8

8



Параметры

Клапан двухходовой с термоприводом VEHER NVMZ 22NX4 DN20 12-14-7410

Напряжение питания

В

230В, -10 % – +10 %, 50/60 Гц;
24В AC/DC, -10 % – +20 %

Присоединительные патрубки

дюйм

3/4

Коэффициент текучести

KV

3,5

Длина хода

мм

4

Размер резьбы

-

DN 20

Степень защиты

IP

54

Температура окружающей среды

°C

0…+60

Номинальное давление корпуса клапана

бар

16

Макс. температура жидкости

°C

105

Масса

кг

0,25

    VEHER NVMZ 22NX4 DN20 12-14-7410.jpg


Параметры

Регулятор оборотов ARW3,0/2

Напряжения питания

В/фаза/Гц

~230/1/50

Допустимый ток на выходе

А


Способ регулирования

ручной

Диапазон регулировки

5

Включатель/выключатель

да

Макс. температура окружающей среды

°C

35

Степень защиты

IP

54


Параметры

Комнатный датчик NTC (для контроллера HMI VR)

Резисторный измерительный элемент

кОм

NTC 10K

Монтаж

-

настенный

Макс. длина сигнального кабеля

м

100

Температура окружающей среды

°C

0...40

Диапазон измерения температуры

°C

-20...+70

Степень защиты

IP

20


Параметры

Контроллер HMI-500

Напряжение питания

В

230VAC +/- 10%

Допустимый выходный ток для клапана (ов) с серводвигателем

А

3(1)

Потребляемая мощность

ВА

1,5

Диапазон настройки температуры

°C

+5…+35

Параметры рабочей окружающей среды

°C

+5…+50

Влажность

%

85

Внешний датчик

-

Возможность подсоединения внешнего датчика NTC

Программирование недельного календаря

-

5+2

Возможности управления

-

Автоматическое (0-10V)/ ручное (30% или 60% или 100%)

Степень защиты

IP

30

Размеры / масса

мм / кг

85х97х41 / 0,12

Контроллер HMI-500.jpg



Не представленные в наличии модели доступны к поставке под заказ

Оповестить о поступлении

Спасибо за обращение!
Наш менеджер свяжется с вами.

Всю необходимую информацию также можно получить по телефону «горячей линии»

+ 7 800 200 93 96 получить консультацию
