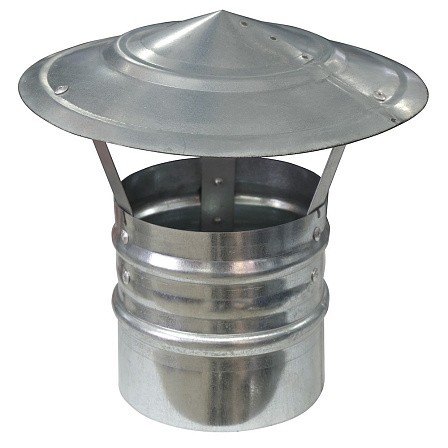

Зонт вентиляционный круглый типа ЗК
Зонты устанавливают на вентиляционных шахтах с естественным и механическим побуждением с целью защиты шахт от попадания в них атмосферных осадков.
Выбор зонта производится в соответствии с наружным диаметром вентиляционной шахты, принятой в проекте.
Все присоединительные размеры вентиляционных зонтов соответствуют посадочным размерам стандартного ряда воздуховодов и узлов прохода вентиляционных вытяжных шахт через покрытия зданий по серии типовых конструкций.
Внимание! Изготовитель постоянно совершенствует свою продукцию и оставляет за собой право на внесение изменений в технические характеристики, цвета, комплектации и т.п., представленные в данном каталоге, без предварительного уведомления. Изображения, представленные на данном сайте носят ознакомительный характер и могут отличаться от фактических.

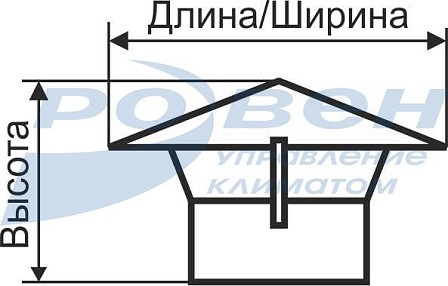

Габаритные и присоединительные размеры (мм)
|
Модель |
D0 |
D |
Н |
Н1 |
Масса, кг |
|
Зонт ЗК-D100 |
100 |
157 |
200 |
150 |
0,8 |
|
Зонт ЗК-D125 |
125 |
223 |
220 |
175 |
0,9 |
|
Зонт ЗК-D140 |
140 |
232 |
227 |
180 |
1,0 |
|
Зонт ЗК-D160 |
160 |
270 |
250 |
200 |
1,1 |
|
Зонт ЗК-D200 |
200 |
350 |
264 |
195 |
1,2 |
|
Зонт ЗК-D225 |
225 |
399 |
265 |
190 |
1,5 |
|
Зонт ЗК-D250 |
250 |
449 |
285 |
205 |
1,7 |
|
Зонт ЗК-D280 |
280 |
502 |
350 |
265 |
2,1 |
|
Зонт ЗК-D315 |
315 |
526 |
352 |
265 |
2,4 |
|
Зонт ЗК-D355 |
355 |
599 |
400 |
295 |
3,2 |
|
Зонт ЗК-D400 |
400 |
715 |
459 |
330 |
4,3 |
|
Зонт ЗК-D450 |
450 |
828 |
500 |
357 |
5,0 |
|
Зонт ЗК-D500 |
500 |
904 |
624 |
450 |
6,1 |
|
Зонт ЗК-D560 |
560 |
1079 |
601 |
410 |
7,3 |
|
Зонт ЗК-D630 |
630 |
1200 |
625 |
410 |
8,4 |
|
Зонт ЗК-D710 |
710 |
1282 |
628 |
410 |
10,6 |
|
Зонт ЗК-D800 |
800 |
1481 |
760 |
470 |
20,2 |
|
Зонт ЗК-D900 |
900 |
1702 |
883 |
590 |
25,0 |
|
Зонт ЗК-D1000 |
1000 |
1890 |
898 |
570 |
28,9 |
|
Зонт ЗК-D1250 |
1250 |
2261 |
1134 |
760 |
42,9 |
Пример обозначения
Зонт ЗК-D200
где: Зонт ЗК – тип вентиляционного зонта;
D200 – типоразмер (по диаметру присоединения), мм.
Не представленные в наличии модели доступны к поставке под заказ
