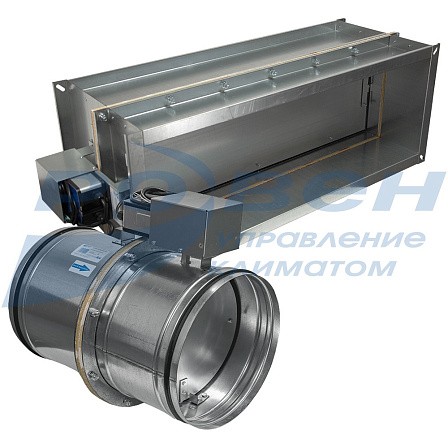

Клапан противопожарный ОЗ-120



Клапан противопожарный ОЗ изготавливается с режимами работы:
- (НО) нормально открытый (огнезадерживающий);
- (НЗ) нормально закрытый (приточные, вытяжные и дымоудаления).
	 Нормально открытый (НО) предназначен для блокирования распространения огня и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования при пожаре в зданиях и сооружениях различного назначения. Устанавливается в проемах или в местах прохода указанных систем через противопожарные преграды с нормируемым пределом огнестойкости (противопожарные стены, перегородки и перекрытия).
	 Нормально закрытый (НЗ) предназначен для использования в системах приточной и вытяжной противодымной вентиляции и в системах дымоудаления. Открывается во время или после пожара. Устанавливается в проемах стен, перекрытий, подвесных потолков, а также в торце воздуховодов.
	 Применение клапана ОЗ осуществляется в соответствии с требованиями СП 60.13330.2020, CП 7.13130.2013, ГОСТ Р 53301-2013 и действующими территориальными строительными нормами.
	 Климатическое исполнение и категория размещения - УЗ по ГОСТ 15150-69. Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и изоляцию.
	 Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности, в системах вентиляции и местах отсоса взрывопожароопасных и агрессивных сред, а также в системах, не подвергающихся очистке от горючих отложений.
	 Клапаны ОЗ состоят из корпуса, заслонки и привода. Выпускаются прямоугольного или круглого сечения.
	 Клапаны прямоугольного сечения по умолчанию изготовлены с присоединительными фланцами.
	 Клапаны круглого сечения имеют могут быть изготовлены как с ниппельным так и с фланцевым соединением.
	 Противопожарные клапаны ОЗ изготавливаются из оцинкованной стали.
Предел огнестойкости EI 120 где:
 E – потеря целостности. Она проявляется образованием в конструкции сквозных отверстий или трещин, через которые на обратную (необогреваемую) поверхность проникают продукты горения и (или) открытое пламя.
 I – Потеря теплоизолирующей способности. Она характеризуется повышением температуры на необогреваемой поверхности конструкции до предельных значений.
 120 – количество минут от начала огненного воздействия до проявления одного или нескольких признаков предельных состояний.
Конструктивно клапаны ОЗ-120 изготавливаются двухсекционными. В двухсекционных клапанах, между секциями проложен огнеупорный материал, выполняющий роль температурного шва.
Способы управления заслонкой клапана ОЗ
| Тип привода | Принцип срабатывания привода | Механизм перевода заслонки | Способ перевода заслонки | ||
| в рабочее положение | в исходное положение | из рабочего положения в исходное (многократное использование) | Из исходного положения в рабочее | ||
| М | отключение питающего напряжения | возвратная пружина | электропривод | дистанционный с пульта управления | автоматический, по сигналам пожарной автоматики;
 дистанционный с пульта управления
 от кнопки/тумблера в месте установки клапана |
| вручную | |||||
| Р | подача напряжения на соответствующие клеммы питания привода | электропривод | электропривод | дистанционный с пульта управления | |
| вручную | |||||
| ЭМ | подача напряжения на электромагнит* | возвратная пружина | - | вручную | |
* Подача напряжения на катушку электромагнита не более 1 минуты по требованиям производителя.
Удельное сопротивление дымогазопроницанию*
| L*H, мм (проходное сечение клапана) | D, мм (диаметр проходного сечения клапана) | Удельное сопротивление, м3/кг |
| 100*100...500*500 | 100...315 | не менее 12000 |
| свыше 500*500...1000*1000 | 355...710 | 13000...25000 |
| свыше 1000*1000...1500*1000 | 800 | свыше 25000 |
* Удельное сопротивление указано для цельного клапана (не в виде кассет) согласно таблицам типоразмерного ряда.

                            Габаритные и присоединительные размеры (мм)
	 Клапаны противопожарные ОЗ прямоугольного сечения изготавливаются с шагом 50 мм.
	 Клапаны размером свыше максимального изготавливаются в виде кассеты из нескольких цельных клапанов, при этом общая высота (H) кассеты не больше 1500 мм.
	 Длина (L) цельного клапана должна быть больше высоты (H).
Минимальные и максимальные размеры клапанов ОЗ прямоугольного сечения
| Тип клапана | Проходное сечение (L*H), мм | ||
| минимальное | максимальное | ||
| цельного клапана | клапана в виде кассет | ||
| Канальный | 150*150 | 1500*500 1000*1000 | 2000*1500 |
| Стеновой | 300*300 | 1000*1000 | |
Клапаны противопожарные ОЗ круглого сечения изготавливаются только представленных типоразмеров и канального типа с расположением привода снаружи.
Минимальные и максимальные размеры клапанов ОЗ круглого сечения
| Тип клапана | Диаметр проходного сечения (D), мм | |
| минимальный размер | максимальный размер | |
| Канальный | 100 | 800 |
Типоразмеры клапанов ОЗ прямоугольного сечения канального типа

Клапаны ОЗ-120 прямоугольного сечения канального типа

Габаритные и присоединительные размеры клапана ОЗ-120 прямоугольного сечения канального типа
| Н, мм | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
| C, мм | 370 | 370 | 370 | 370 | 405 | 430 | 480 | 530 | 580 | 630 | 680 | 730 | 780 | 830 | 880 | 930 | 980 | 1030 |
Масса клапанов ОЗ-120 прямоугольного сечения канального типа, кг

Клапаны ОЗ-120 канального типа в виде кассет

Коэффициент местного сопротивления ε клапанов ОЗ-120 канального типа

Площадь живого сечения клапанов ОЗ-120 прямоугольного сечения канального типа, м2

Типоразмеры клапанов ОЗ прямоугольного сечения стенового типа

Клапан ОЗ-120 прямоугольного сечения стенового типа

Габаритные размеры клапана ОЗ-120 прямоугольного сечения стенового типа
| H, мм | 300* | 350* | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
| C, мм | 300 | 350 | 350 | 400 | 400 | 450 | 450 | 500 | 500 | 550 | 550 | 600 | 600 | 650 | 650 |
| В, мм (не более) | 0 | 0 | 50 | 50 | 100 | 100 | 150 | 150 | 200 | 200 | 250 | 250 | 300 | 300 | 350 |
* Электромагнитный привод (ЭМ) на данный типоразмер не устанавливается. Вылет заслонки за пределы корпуса на лицевой стороне клапана отсутствует
Масса клапанов ОЗ-120 прямоугольного сечения стенового типа, кг


Клапаны ОЗ-120 стенового типа в виде кассет


Площадь живого сечения клапанов ОЗ-120 стенового типа, м2


Коэффициент местного сопротивления ε клапанов ОЗ-120 стенового типа

Габаритные и присоединительные размеры клапана ОЗ-120 круглого сечения

	 1 - электропривод; 2 - корпус клапана; 3 - заслонка.
	 D - диаметр клапана, мм.
	 D1 - диаметр расположения присоединительных отверстий.
	 В, В1 - вылет заслонки за корпус клапана.
| D, мм | 100 | 125 | 140 | 160 | 180 | 200 | 225 | 250 | 280 | 315 | 355 | 400 | 450 | 500 | 560 | 630 | 710 | 800 |
| D1, мм | 125 | 150 | 170 | 180 | 200 | 235 | 255 | 290 | 310 | 350 | 385 | 435 | 480 | 535 | 590 | 665 | 740 | 830 |
| B, мм | 0 | 0 | 0 | 0 | 0 | 0 | 7,5 | 20 | 40 | 52,5 | 72,5 | 95 | 120 | 145 | 175 | 210 | 250 | 295 |
| B1, мм | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 40 |
Площадь живого сечения клапанов ОЗ-120, м2
| D, мм | 100 | 125 | 140 | 160 | 180 | 200 | 225 | 250 | 280 | 315 | 355 | 400 | 450 | 500 | 560 | 630 | 710 | 800 |
| F, м2 | 0,006 | 0,01 | 0,013 | 0,017 | 0,022 | 0,027 | 0,035 | 0,044 | 0,053 | 0,071 | 0,091 | 0,12 | 0,15 | 0,19 | 0,23 | 0,3 | 0,38 | 0,48 |
Коэффициент местного сопротивления ε клапанов ОЗ-120
| D, мм | 100 | 125 | 140 | 160 | 180 | 200 | 225 | 250 | 280 | 315 | 355 | 400 | 450 | 500 | 560 | 630 | 710 | 800 |
| ε | 3,5 | 2,8 | 2,1 | 1,56 | 1,23 | 1,01 | 0,57 | 0,4 | 0,35 | 0,25 | 0,2 | 0,17 | 0,15 | 0,13 | 0,11 | 0,11 | 0,08 | 0,06 |
Масса клапанов ОЗ-120-НЗ с реверсивным приводом (Р)
| D, мм | 100 | 125 | 140 | 160 | 180 | 200 | 225 | 250 | 280 | 315 | 355 | 400 | 450 | 500 | 560 | 630 | 710 | 800 |
| m, кг | 4,8 | 5,3 | 5,7 | 6,1 | 6,7 | 7,2 | 7,8 | 8,4 | 9,3 | 10,3 | 11,5 | 13,1 | 14,8 | 16,9 | 19,3 | 22,2 | 25,9 | 30,4 |
Масса клапанов ОЗ-120-НО с электромеханическим приводом (М)

| D, мм | 100 | 125 | 140 | 160 | 180 | 200 | 225 | 250 | 280 | 315 | 355 | 400 | 450 | 500 | 560 | 630 | 710 | 800 |
| m, кг | 4,2 | 4,8 | 5,4 | 5,8 | 6,2 | 7,0 | 7,8 | 8,6 | 9,7 | 11,1 | 12,7 | 14,9 | 17,3 | 20,9 | 24,3 | 28,7 | 34,2 | 40,9 |
Масса клапанов ОЗ-120-НЗ с электромагнитным приводом (ЭМ)
| D, мм | 100 | 125 | 140 | 160 | 180 | 200 | 225 | 250 | 280 | 315 | 355 | 400 | 450 | 500 | 560 | 630 | 710 | 800 |
| m, кг | 5,7 | 6,2 | 6,6 | 7,0 | 7,6 | 8,0 | 8,7 | 9,3 | 10,1 | 11,2 | 12,4 | 13,9 | 15,7 | 17,7 | 20,1 | 23,1 | 26,8 | 31,2 |
Масса клапанов ОЗ-120-НО с электромагнитным приводом (ЭМ)
| D, мм | 100 | 125 | 140 | 160 | 180 | 200 | 225 | 250 | 280 | 315 | 355 | 400 | 450 | 500 | 560 | 630 | 710 | 800 |
| m, кг | 5,8 | 6,3 | 6,9 | 7,3 | 7,6 | 8,6 | 9,4 | 10,2 | 11,3 | 12,7 | 14,3 | 16,5 | 18,9 | 21,8 | 25,2 | 29,5 | 35 | 41,8 |
Характеристики электромагнитного привода и приводов производства РОВЕН

| Характеристика | Электро-магнитный | Электромеханический РОВЕН* | Реверсивный РОВЕН* | |||||
| RLF03-24S | RLF03-220S | RLF05-24S | RLF05-220S | RLE10- 24S | RLE10- 220S | |||
| Время поворота, с | 2 | 25...45 (возвратная пружина <15) | 50...70 (возвратная пружина <25) | <30 | <30 | |||
| Крутящий момент, Нм | - | 3 | 3 | 5 | 5 | 10 | 10 | |
| Напряжение электропитания привода, В | 24/220 | ~24±10% | ~230±10% | ~24±10% | ~230±10% | 24 | 220 | |
| Потребляемая мощность, Вт | во время вращения | 70 | 5,0 | 5,0 | 5,0 | 5,0 | 4,0 | 4,0 |
| в состоянии покоя | - | 3,5 | 3,5 | 3,5 | 3,5 | 3,0 | 3,0 | |
| Рабочая температура, °С | -30...+50 | -30..+50 | -30..+50 | -30..+50 | -30..+50 | -30..+50 | -30..+50 | |
| Степень защиты | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | |
| Вес, кг | 1,5 | 1,2 | 1,2 | 1,8 | 1,8 | 1,8 | 1,8 | |
* Полная информация по электроприводам РОВЕН в разделе "Электроприводы RWE/RWF, RLE/RLF".
Схемы установки клапанов

	 А - обслуживаемое помещение;
	 Б - помещение, смежное с обслуживаемым;
	 1 - строительная конструкция; 2 - корпус клапана; 3 - воздуховод; 4 - ось заслонки; 5 - наружная огнезащита; 6 – отрезок воздуховода; 7 - уголок, ограничивающий часть поверхности корпуса клапана, которая устанавливается в строительную конструкцию или покрывается огнезащитой (при установке клапана за пределами конструкции); 8 - защитный кожух, 9 - привод.
Электрические схемы подключения клапанов ОЗ
