Заслонка воздушная круглая ZE с приводом и электроподогревом
Заслонки предназначены для регулирования или перекрытия потока воздуха, проходящего через воздуховод. Заслонки изготовлены из оцинкованной стали. В круглых заслонках на корпус смонтирован греющий кабель.
Для управления нагревательными элементами должна быть предусмотрена система автоматики, которая обеспечит безопасность работы.
Допустимый диапазон температуры окружающей среды: -60 ºС +40 ºС.

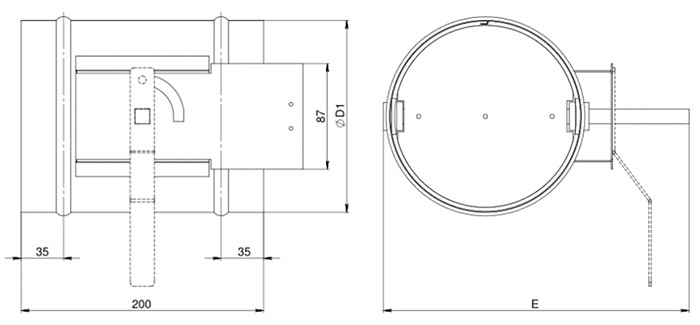

Габаритные и присоединительные размеры, мм
|
Модель |
ØD1, мм |
E, мм |
|
ZE- 100 |
98 |
190 |
|
ZE- 125 |
123 |
210 |
|
ZE- 160 |
158 |
250 |
|
ZE- 200 |
198 |
290 |
|
ZE- 250 |
248 |
340 |
|
ZE- 315 |
313 |
410 |
|
ZE- 400 |
398 |
490 |
|
ZE- 500 |
498 |
590 |
Технические характеристики
|
Модель |
Напряжние, В |
Мощность ТЭНа, кВт |
Тип ТЭНа |
№ схемы |
|
ZE- 100 |
220В |
0,01 |
греющий кабель |
1 |
|
ZE- 125 |
220В |
0,01 |
греющий кабель |
1 |
|
ZE- 160 |
220В |
0,02 |
греющий кабель |
1 |
|
ZE- 200 |
220В |
0,02 |
греющий кабель |
1 |
|
ZE- 250 |
220В |
0,03 |
греющий кабель |
1 |
|
ZE- 315 |
220В |
0,04 |
греющий кабель |
1 |

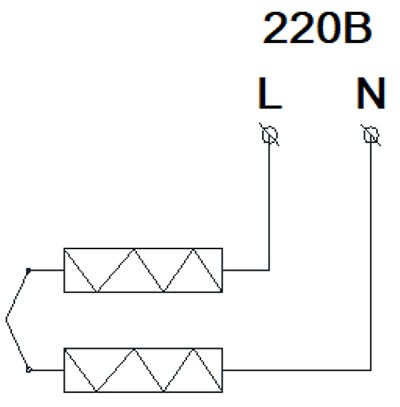

Электрические схемы подключения
Схема №1
