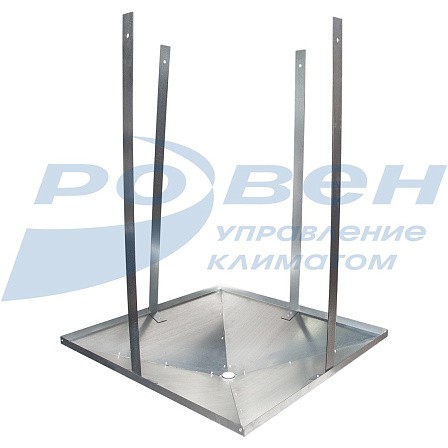

Дренажный поддон
Дренажный поддон ДП предназначен для сбора и удаления конденсата.
Поддон крепится к стакану до установки крышного вентилятора ВКРФ-М. Крепление поддона осуществляется четырьмя специальными болтами.
Для отвода конденсата в нижней части днища предусмотрен штуцер, к которому может быть присоединена дренажная труба.
Дренажный поддон изготавливается в двух исполнениях: О – общепромышленное; К – коррозионностойкое.

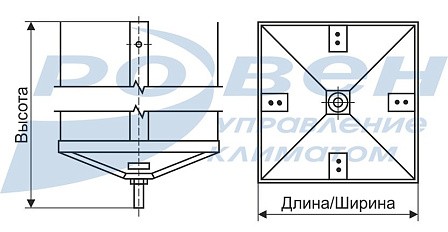

Габаритные и присоединительные размеры (мм)
* Только для моделей с 800 по 1435.
|
Модель дренажного поддона |
L |
L1 |
L2 |
Масса, кг |
Модель стакана монтажного |
|
310 |
360 |
1070 |
85 |
3,7 |
СОМ-ВКРФ-М-22 СОМ-ВКРФ-М-25 СОМ-ВКРФ-М-28 |
|
400 |
450 |
1070 |
98 |
4,1 |
СОМ-ВКРФ-М-31 |
|
440 |
490 |
1070 |
105 |
4,3 |
СОМ-ВКРФ-М-35 |
|
490 |
540 |
1070 |
114 |
4,6 |
СОМ-ВКРФ-М-40 |
|
540 |
590 |
1070 |
123 |
5,0 |
СОМ-ВКРФ-М-45 |
|
590 |
640 |
1070 |
133 |
5,4 |
СОМ-ВКРФ-М-50 |
|
650 |
700 |
1070 |
143 |
5,8 |
СОМ-ВКРФ-М-56 |
|
715 |
765 |
1070 |
155 |
6,3 |
СОМ-ВКРФ-М-63 |
|
800 |
850 |
1400 |
166 |
10,5 |
СОМ-ВКРФ-М-71 |
|
1065 |
1115 |
1400 |
212 |
18,2 |
СОМ-ВКРФ-М-80 СОМ-ВКРФ-М-90 |
|
1305 |
1355 |
1700 |
253 |
24,8 |
СОМ-ВКРФ-М-100 |
|
1435 |
1475 |
1700 |
276 |
28,4 |
СОМ-ВКРФ-М-112 СОМ-ВКРФ-М-125 |
Не представленные в наличии модели доступны к поставке под заказ
