Вентилятор канальный прямоугольный шумоизолированный CV-SH-rest Grey

получить консультацию

ТОВАР СЕРТИФИЦИРОВАН

Описание товара

Характеристики моделей

Купить

Руководства

Шумоизолированный канальный прямоугольный вентилятор CV-SH-rest Grey РОВЕН подходит для вентиляции как частных домов, так и коммерческих объектов.
Шумоизолированный корпус вентилятора CV-SH-rest Grey позволит обеспечить тихую и эффективную циркуляцию воздуха при высокой производительности.

Тип устанавливаемого двигателя: ЕС-двигатель

Преимущества:

Широкий типоразмерный ряд: 8 типоразмеров с ЕС-двигателем
Диапазон расхода воздуха от 650 м3/ч до 10 000 м3/ч
Подходит для вентиляции помещений площадью от 200 до 3500 м2
Компактные размеры корпуса с минимальной высотой от 305 мм
Минимальный уровень шума в окружение от 39,8 дБ(А)
Шумо-, теплоизоляция корпуса толщиной 50 мм
Возможность частотного регулирования вентилятора
Универсальность монтажа: возможность монтажа в горизонтальном и вертикальном положении
Класс защиты корпуса IP54
Удобство в обслуживании: панель для обслуживания вентилятора находится снизу установки
Стандартные присоединительные размеры – от 400х200 до 1000х500 мм
Синхронная работа с приточными компактными установками RWN-F Grey

Вентилятор канальный прямоугольный шумоизолированный CV-SH-rest Grey.pdf

1,41 МБ Скачать

Структурная схема: Синхронная работа CV-SH-rest Grey и RWN-F Grey

Схема - синхронная работа CV-SH и RWN-F.jpg

Условные обозначения на структурной схеме:

V - вытяжной вентилятор СV-SH-rest с ЕС-двигателем
AD* - воздушная вытяжная заслонка
DM* - электропривод воздушной вытяжной заслонки с возвратной пружиной, 220В, on/off
НЕ* - подогрев вытяжной заслонки
S* - шумоглушитель
АС - контроллер автоматики приточной установки RWN-F
* - дополнительные устройства/функции по запросу

Структурная схема Автономная вытяжная установка CV-SH-rest Grey

Схема - автономная CV-SH.jpg

Условные обозначения на структурной схеме:

V - вытяжной вентилятор СV-SH-rest с ЕС-двигателем;
AD* - воздушная вытяжная заслонка;
DM* - электропривод воздушной вытяжной заслонки с возвратной пружиной, 220В, on/off;
RV* - обратный клапан;
S* - шумоглушитель;
SС* - регулятор скорости вентилятора;
* - дополнительные устройства/функции по запросу.

Структурная схема: Канальная наборная приточная система с CV-SH-rest Grey

Схема - наборная система с CV-SH.jpg

Условные обозначения на структурной схеме:

AD - воздушная приточная заслонка;
DM - электропривод воздушной приточной заслонки с возвратной пружиной, 220В, on/off;
F1 - фильтр;
ЕН/W - электрический или водяной нагреватель;
V - вентилятор СV-SH-rest с ЕС-двигателем;
FС/WC* - фреоновый/водяной охладитель;
CCU* - компрессорно-конденсаторный блок;
S* - шумоглушитель;
АС - щит автоматики;
* - дополнительные устройства/функции по запросу.

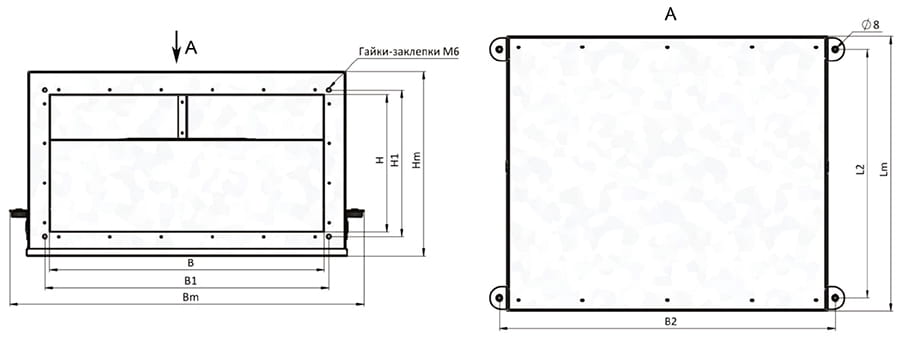

Габаритные размеры вентиляторов, мм


Типоразмер	B	H	B1	H1	L2	B2	Lm	Bm	Hm	Масса, кг
4020	400	200	420	220	430	540	480	580	305	19
5025	500	250	520	270	450	640	500	680	355	22
5030	500	300	520	320	450	640	500	680	405	25
6030	600	300	620	320	550	740	600	780	400	30
6035	600	350	620	370	650	740	700	780	505	38
7040	700	400	730	430	800	840	850	880	560	46
8050	800	500	830	530	810	940	860	980	645	81
10050	1000	500	1030	530	950	1140	1000	1180	645	130

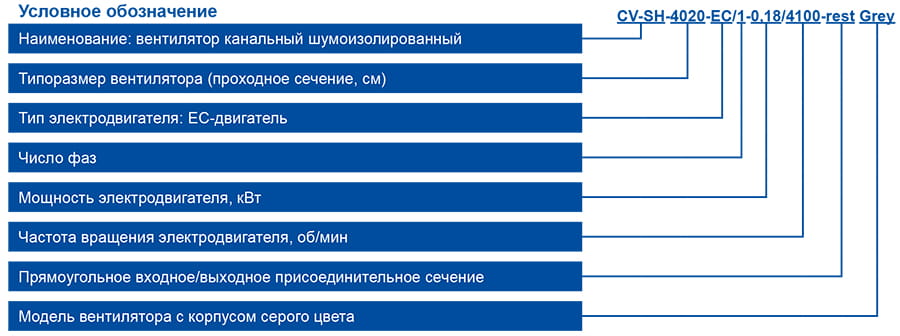

Технические характеристики вентиляторов

Наименование	Номер кривой	Напряжение, В	Частота вращения n, об/мин	Мощность, кВт	Ток, А	Шум Lp, дБ(A)	Схема подключения
CV-SH-4020-ЕС/1-0,18/4100-rest Grey	1	1~220	4100	0,18	1	39,8	1
CV-SH-5025-ЕС/1-0,23/2700-rest Grey	2	1~220	2700	0,23	1,7	42	1
CV-SH-5030-ЕС/1-0,23/2700-rest Grey	3	1~220	2700	0,23	1,7	42	1
CV-SH-5030-ЕС/1-0,49/2650-rest Grey	4	1~220	2650	0,49	2,3	45,3	1
CV-SH-5030-ЕС/1-0,59/2740-rest Grey	5	1~220	2740	0,59	2,1	45,5	1
CV-SH-6030-ЕС/1-0,46/2700-rest Grey	6	1~220	2700	0,46	3,3	45	1
CV-SH-6030-ЕС/1-0,49/2650-rest Grey	7	1~220	2650	0,49	2,3	45,3	1
CV-SH-6030-ЕС/1-0,59/2740-rest Grey	8	1~220	2740	0,59	2,1	45,5	1
CV-SH-6035-ЕС/1-0,39/2740-rest Grey	9	1~220	2740	0,39	2,1	45,5	1
CV-SH-6035-ЕС/1-0,7/2960-rest Grey	10	1~220	2960	0,7	3,1	45,8	1
CV-SH-7040-ЕС/1-1,18/2740-rest Grey	11	1~220	2740	1,18	4,2	48,5	1
CV-SH-7040-ЕС/1-1,4/2960-rest Grey	12	1~220	2960	1,4	6,2	48,8	1
CV-SH-7040-ЕС/3-1,1/2550-rest Grey	13	3~380	2550	1,1	1,8	46,7	2
CV-SH-8050-ЕС/1-1,77/2740-rest Grey	14	1~220	2740	1,77	6,3	49,5	1
CV-SH-8050-ЕС/3-1,1/2550-rest Grey	15	3~380	2550	1,1	1,8	46,7	2
CV-SH-8050-ЕС/3-4,3/2200-rest Grey	16	3~380	2200	4,3	8,8	55,9	3
CV-SH-10050-ЕС/3-4,3/2200-rest Grey	17	3~380	2200	4,3	8,8	55,9	3

Lp, дБ(A) - Уровень звукового давления в окружение на расстоянии 3 метров.
Параметры приведены для максимальной скорости вращения. Регулирование доступно в диапазоне напряжений 1,5 - 10 В.
Температура перемещаемого воздуха: -30 ºC +40 ºC.
