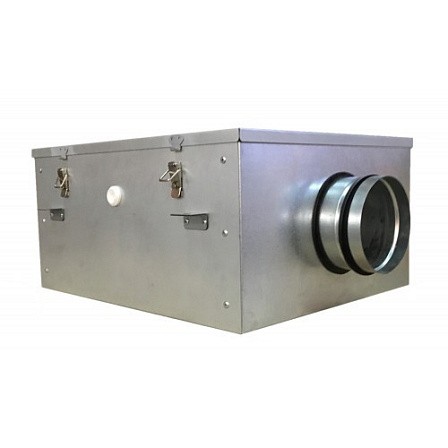

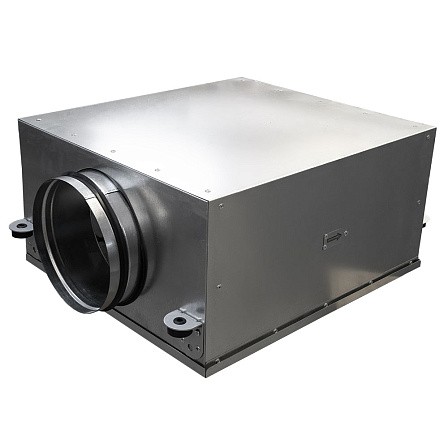

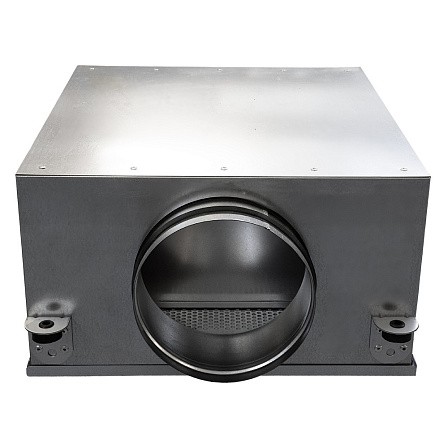

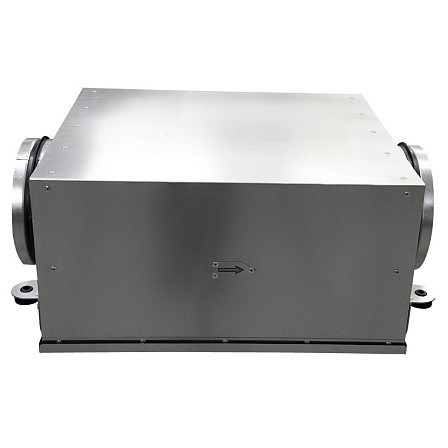

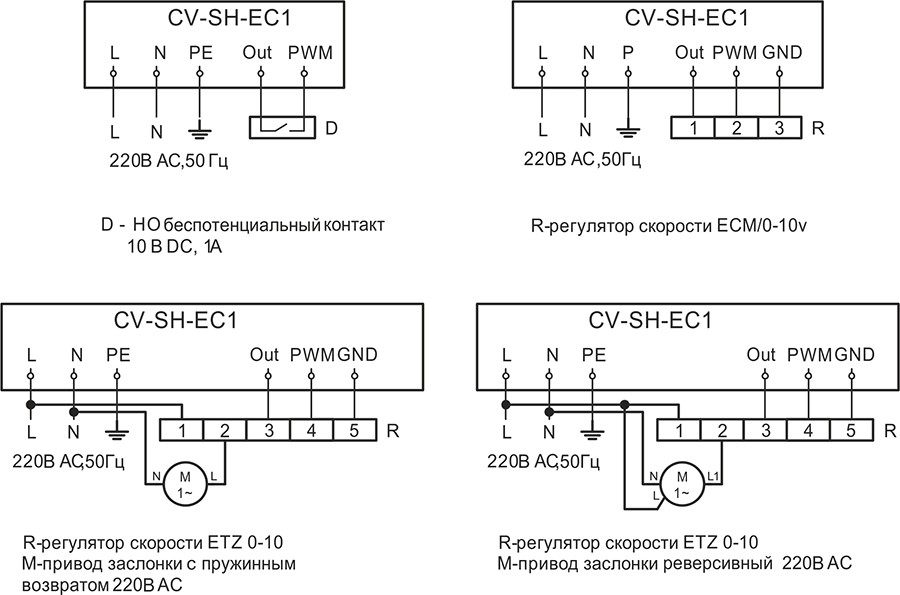

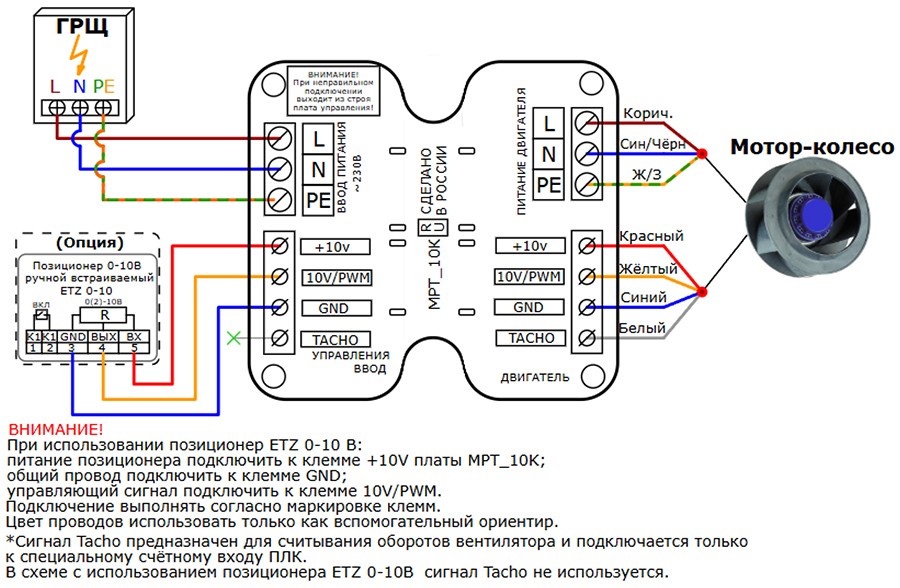

Вентилятор канальный шумоизолированный CV-SH-ЕС

Вентилятор CV-SH-AC служит для подачи или удаления (чистого и сухого) в сетях воздуховодов систем вентиляции и кондиционирования. Шумоизолированный корпус позволяет снизать уровень звукового давления.
Производительность от 100 м3/ч до 1 500 м3/ч
Компактные размеры корпуса с минимальной высотой от 185 мм
Минимальный уровень шума в окружение от 38,2 дБ(А)
Стандартные присоединительные диаметры – от ø100 до ø315 мм

получить консультацию

ТОВАР СЕРТИФИЦИРОВАН

Описание товара

Характеристики моделей

Купить

Руководства

Канальный вентилятор CV-SH РОВЕН с шумоизоляцией идеально подходит для организации тихой и эффективной вентиляции в коттеджах, квартирах и офисах, где сложно разместить габаритное оборудование. Его особый корпус гарантирует мощный воздухообмен при минимальном уровне шума.

Преимущества:

Широкий типоразмерный ряд: 6 типоразмеров с ЕС-двигателем
Диапазон расхода воздуха от 100 м³/ч до 1 500 м³/ч
Компактные размеры корпуса с минимальной высотой от 185 мм
Минимальный уровень шума в окружение от 38,2 дБ(А)
Шумо-, теплоизоляция корпуса толщиной 25 мм (сверху и снизу) и 50 мм (по бокам)
Возможность частотного регулирования вентилятора
Универсальность монтажа: возможность монтажа в горизонтальном и вертикальном положении
Класс защиты корпуса IP54
Удобство в обслуживании: панель для обслуживания вентилятора находится снизу установки
Стандартные присоединительные диаметры – от ø100 до ø315 мм
Синхронная работа с приточными компактными установками RWN-F
Температура перемещаемой среды: от -30 ˚С до +40 ˚С. Не рекомендовано перемещение влажного воздуха
Температура окружающей среды от -30 ˚С до +40 ˚С. Влажность не более 60 %

Вентиляторы канальные шумоизолированнные CV-SH.pdf

1,99 МБ Скачать

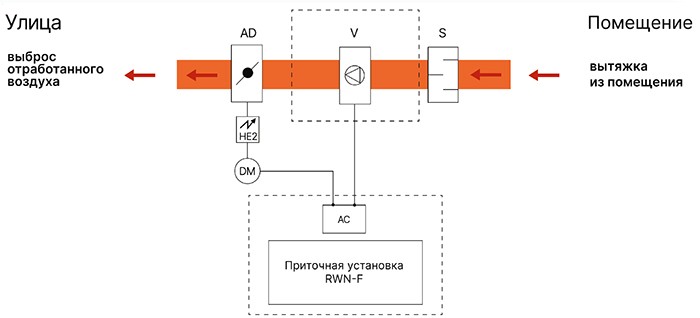

Структурная схема: Синхронная работа CV-SH и RWN-F

Схема - синхронная работа CV-SH и RWN-F.jpg

Условные обозначения на структурной схеме:

V - вытяжной вентилятор СV-SH с АС-двигателем
AD* - воздушная вытяжная заслонка
DM* - электропривод воздушной вытяжной заслонки с возвратной пружиной, 220В, on/off
НЕ* - подогрев вытяжной заслонки
S* - шумоглушитель
АС - контроллер автоматики приточной установки RWN-F
* - дополнительные устройства/функции по запросу

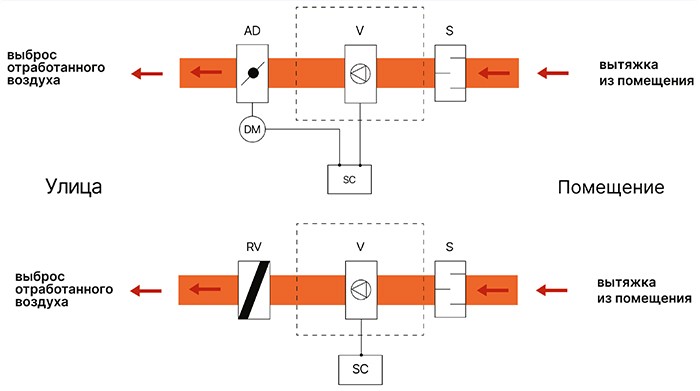

Структурная схема: Автономная вытяжная установка CV-SH

Схема - автономная CV-SH.jpg

Условные обозначения на структурной схеме:

V - вытяжной вентилятор СV-SH с АС-двигателем;
AD* - воздушная вытяжная заслонка;
DM* - электропривод воздушной вытяжной заслонки с возвратной пружиной, 220В, on/off;
RV* - обратный клапан;
S* - шумоглушитель;
SС* - регулятор скорости вентилятора;
* - дополнительные устройства/функции по запросу.

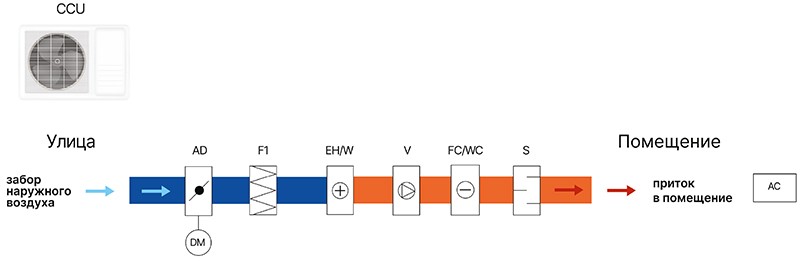

Структурная схема: Канальная наборная приточная система с CV-SH

Схема - наборная система с CV-SH.jpg

Условные обозначения на структурной схеме:

AD - воздушная приточная заслонка;
DM - электропривод воздушной приточной заслонки с возвратной пружиной, 220В, on/off;
F1 - фильтр;
ЕН/W - электрический или водяной нагреватель;
V - вентилятор СV-SH с АС-двигателем;
FС/WC* - фреоновый/водяной охладитель;
CCU* - компрессорно-конденсаторный блок;
S* - шумоглушитель;
АС - щит автоматики;
* - дополнительные устройства/функции по запросу.

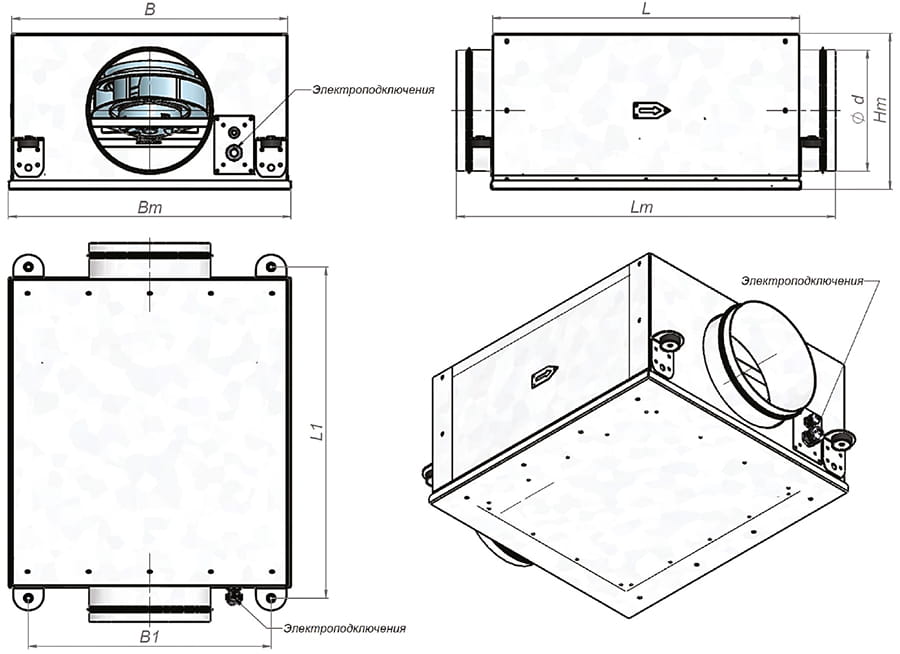

Габаритные размеры


Типоразмер	d	L	L1	B	B1	Lm	Bm	Hm	Масса, кг
100	98	460	502	350	297	580	362	185	10,8
125	123	460	502	390	337	580	402	185	11,5
160	158	500	542	420	367	620	432	225	12,7
200	198	500	542	450	397	620	462	255	13,6
250	248	550	592	500	447	670	512	305	15
315	313	600	642	550	497	720	562	355	17,1

Технические характеристики

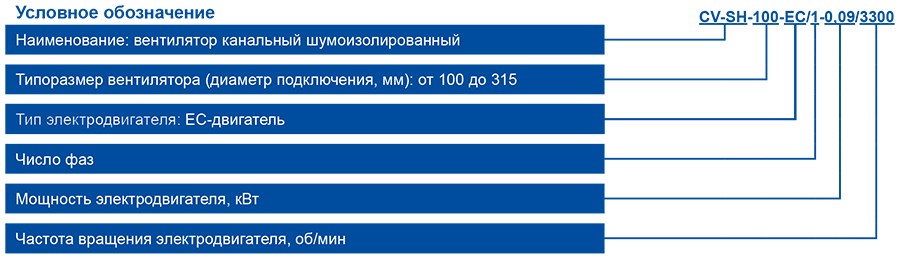

Модель	Номер кривой	Частота вращения макс. n, об/мин	Мощность, кВт	Ток ном., А	Число фаз	Шум Lp, дБ(A)	Температура, °С
Модель	Номер кривой	Частота вращения макс. n, об/мин	Мощность, кВт	Ток ном., А	Число фаз	Шум Lp, дБ(A)	tmin	tmax
CV-SH-100-ЕС/1-0,09/3300	1	3300	0,09	0,7	1	38,2	-30	+40
CV-SH-125-ЕС/1-0,09/3300	2	3300	0,09	0,7	1	38,2	-30	+40
CV-SH-160-ЕС/1-0,18/4100	3	4100	0,18	1	1	39,8	-30	+40
CV-SH-200-ЕС/1-0,18/4100	4	4100	0,18	1	1	39,8	-30	+40
CV-SH-250-ЕС/1-0,23/2700	5	2700	0,23	1,7	1	43,0	-30	+40
CV-SH-315-ЕС/1-0,49/2650	6	2650	0,49	2,3	1	42,5	-30	+40
CV-SH-315-ЕС/1-0,59/2740	7	2740	0,59	2,1	1	42,5	-30	+40
