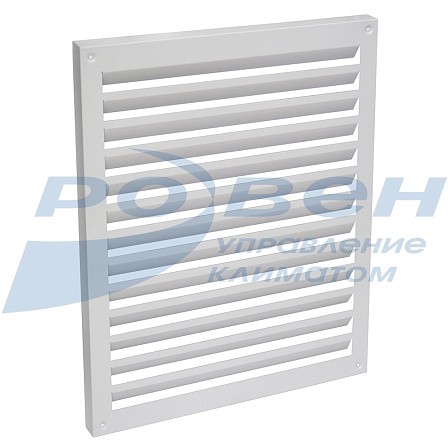

Решетка декоративная РД-ДМУ
Решетки декоративные РД-ДМУ предназначены для подачи и удаления воздуха в системах вентиляции и кондиционирования, предотвращения попадания посторонних предметов.
Решетки РД-ДМУ-С, РД-ДМУ-С-МС устанавливаются на клапаны дымоудаления ДМУ, ДМУ-МС производства РОВЕН (согласно таблице габаритных размеров решеток). Размер данных решеток определяется по установочному размеру клапана с учетом его пространственной ориентации. Расположение жалюзи решетки всегда горизонтально относительно проема (канала) в который устанавливается клапан.
Решетки выполнены из единого листа оцинкованной стали. Угол наклона жалюзи 30°. Решетка окрашена термоусадочным порошковым покрытием в белый цвет. По отдельному запросу рассматривается возможность окраски в любой другой цвет по каталогу RAL.
Характеристики
Минимальный размер решетки (AxB) 150x150 мм. Максимальный размер (AxB) - 3000*2300 мм. Размеры свыше максимального согласовываются отдельно.
При подборе решеток для клапанов ДМУ - размеры решеток будут зависеть от типа, исполнения и размера клапана к которому они заказываются.
Габаритные размеры решеток
|
Наименование решетки |
Наименование клапана |
Установочные размеры клапана, мм |
Габаритные размеры решетки, мм |
||
|
A |
B |
||||
|
Решетка РД-ДМУ-С-МС |
ДМУ-С-МС |
L |
H |
L+124 |
H+124 |
|
Решетка РД-ДМУ-С |
ДМУ-С (горизонтальное расположение) |
L+94 |
H+107,5 |
||
|
Решетка РД-ДМУ-С |
ДМУ-С (вертикальное расположение) |
L+107,5 |
H+94 |
||
Габаритные и присоединительные размеры
Схемы установки решеток декоративных
МАРКИРОВКА:
Решетка РД-ДМУ-С-МС-500*300-RAL9016
где: РД - решетка декоративная;
ДМУ-С-МС - тип решетки для клапанов ДМУ-С-МС (согласно таблице
«габаритные размеры решеток»);
500*300 - установочный размер клапана (LxH), мм;
RAL9016 - цвет окраски по каталогу RAL (указывается в случае наличия окраски).
