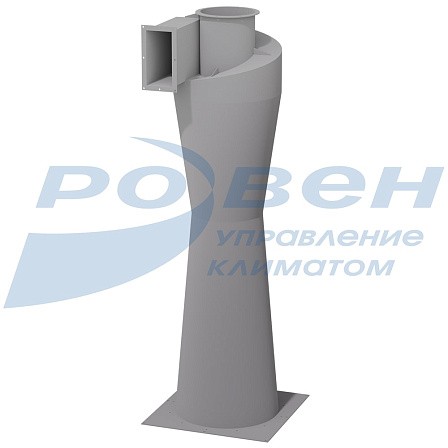

Циклон РИСИ

Циклоны РИСИ предназначены для очистки воздуха аспирационных систем от всех видов волокнистой и слипающейся пыли при условии отсутствия конденсации паров жидкостей на внутренних поверхностях циклонов.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить

Циклоны РИСИ предназначены для очистки воздуха аспирационных систем от всех видов волокнистой и слипающейся пыли при условии отсутствия конденсации паров жидкостей на внутренних поверхностях циклонов.

Расширяющаяся книзу нижняя коническая часть циклона исключает опасность закупорки выпускного отверстия, что является серьезным недостатком при использовании циклонов типа УЦ для улавливания волокнистых и слипающихся пылей. Расположенная выше сужающаяся книзу короткая коническая часть циклона — конус — способствует коагуляции волокнистых частиц, т.е. сцеплению их с образованием более крупных частиц — агрегатов. При этом затрудняется унос частиц пыли из циклона, т.е. увеличивается пылеулавливающий эффект циклонного аппарата.

При транспортировке изделий из углеродистой стали до места назначения, монтажа на объекте, на период хранения, завод-изготовитель покрывает наружную и/или внутреннюю поверхность изделий грунт-эмалью RAL 7040 по технологии, утвержденной заводом-изготовителем, с классом покрытия VII по ГОСТ 9.032-74, согласно технических условий на продукцию.
После установки изделия на объекте, рекомендуется (в иных случаях необходимо),окрасить его в соответствии с указаниями проекта системы вентиляции.


Значение производительности на основе типоразмеров

Типоразмер циклона

D, мм

Производительность, L, м3

РИСИ №2

200

300

РИСИ №3

300

650

РИСИ №4

300

800

РИСИ №5

400

1400

РИСИ №6

500

2000

РИСИ №7

600

3000

РИСИ №8

700

4000

РИСИ №9

800

5500

РИСИ №10

900

7000

РИСИ №11

1000

9000

Общий вид и габаритные размеры


Циклон РИСИ изготавливается без улитки. Улитка комплектуется отдельно.

Зависимость гидравлического сопротивления циклона РИСИ от VBX (Vц) при tг=20 °С [1]

 РИСИ сопротивление.jpg

Габаритные и присоединительные размеры циклонов РИСИ, мм

Типоразмер циклона

Н

Н1

Н2

D

D1

D2

D3

D4

D5

a

b

Л

М

E

Fвх, м2

Масса, кг

РИСИ №2

900

500

200

100

135

200

150

200

274

48

100

200

368

50

0,0048

14,4

РИСИ №3

1250

700

300

150

185

300

200

300

374

73

150

250

468

50

0,0110

25,8

РИСИ №4

1500

800

400

150

185

300

250

300

374

73

150

300

468

100

0,0110

31,4

РИСИ №5

1750

900

500

200

235

400

300

400

474

98

200

350

568

100

0,0196

45,9

РИСИ №6

2000

1000

600

250

285

500

350

500

574

123

250

400

668

100

0,0308

63,0

РИСИ №7

2350

1200

700

300

335

600

400

600

674

148

300

450

768

100

0,0444

85,0

РИСИ №8

2700

1400

800

350

385

700

450

700

774

173

350

500

868

100

0,0606

107,2

РИСИ №9

3050

1600

900

400

435

800

500

800

874

198

400

550

968

100

0,0792

138,7

РИСИ №10

3400

1800

1000

450

485

900

650

900

974

223

450

600

1068

100

0,1004

177,3

РИСИ №11

3750

2000

1100

500

535

1000

700

1000

1074

248

500

650

1168

100

0,1240

213,3

Габаритные и присоединительные размеры улиток, мм

Типоразмер

циклона

А

Б

В

Г

Ж

К

С

D6

R1

R2

Fвых, м2

Масса, кг

РИСИ №2

202

152

186

110

94

167

24

135

52

76

0,0088

2,7

РИСИ №3

268

218

259

150

134

212

32

185

77

109

0,0180

4,5

РИСИ №4

268

218

259

150

134

212

32

185

77

109

0,0180

4,5

РИСИ №5

334

284

327

185

176

257

40

235

102

142

0,0310

6,6

РИСИ №6

400

350

395

220

216

395

48

285

127

175

0,0467

13,0

РИСИ №7

466

416

468

260

256

468

56

335

152

208

0,0655

16,9

РИСИ №8

532

482

536

295

296

536

67

385

177

241

0,0876

21,3

РИСИ №9

600

550

605

330

336

605

72

435

203

275

0,1129

33,7

РИСИ №10

666

616

678

370

370

678

80

485

228

308

0,1369

40,7

РИСИ №11

750

700

795

445

435

795

97

535

253

350

0,1892

52,3



МАРКИРОВКА:

Циклон РИСИ-6-Л
        где:   РИСИ – Ростовский инженерно-строительный институт;
                 6 – номер циклона, соответствующий типоразмеру;
                 Л – исполнение циклона: П - правое, Л - левое.

Улитка РИСИ-6-Л
        где:   РИСИ – Ростовский инженерно-строительный институт;
                 6 – номер циклона, соответствующий типоразмеру;
                 Л – исполнение улитки: П - правое, Л - левое.


Не представленные в наличии модели доступны к поставке под заказ

Наименование
Единица измерения
Масса, кг
Стоимость
шт
Цена уточняется

Всю необходимую информацию также можно получить по телефону «горячей линии»

+ 7 800 200 93 96 получить консультацию
