Шумоглушители пластинчатые ГП

Шумоглушители предназначены для снижения аэродинамического шума, создаваемого вентиляторами, кондиционерами, воздухорегулирующими устройствами, а также шума, возникающего в элементах воздуховодов.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить

Шумоглушители предназначены для снижения аэродинамического шума, создаваемого вентиляторами, кондиционерами, воздухорегулирующими устройствами, а также шума, возникающего в элементах воздуховодов.

Шумоглушители предназначены для сред, не содержащих взрывоопасные и радиоактивные смеси.

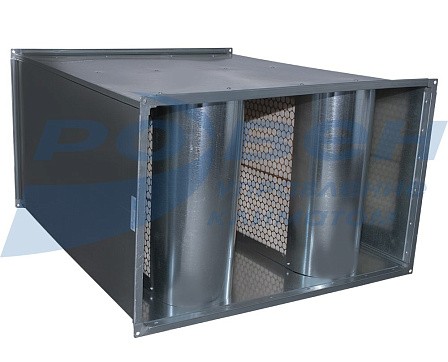

Шумоглушители пластинчатые ГП – это вертикальные звукопоглощающие пластины типа ПШ (пластины без обтекателя) или ОПШ (пластины с обтекателем), установленные в кожухе из тонкого листового металла параллельно направлению потока воздуха на определенном расстоянии друг от друга.

Пластины шумоглушащие изготавливаются в двух комплектациях: первая комплектация (1к) - пластины из звукоизоляционного материала URSA с перфорированной сеткой, вторая комплектация (2к) - пластины из минеральной звукопоглощающей плиты, оклеенной черным стеклохолстом повышенной плотности, благодаря чему не требуется установка дополнительной ветрозащиты.

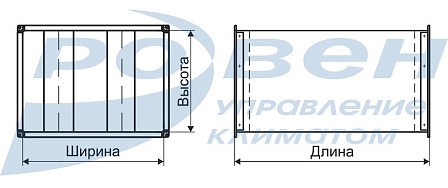

Габаритные и присоединительные размеры (мм)

GP chertej.jpg

Модель

L

Н

C

Кол-во пластин

Толщина пластин

Модель

L

Н

C

Кол-во пластин

Толщина пластин

ГП 80-50/100

800

500

1000

2

200

ГП 80-50/150

800

500

1500

2

200

ГП 120-50/100

1200

500

3

ГП 120-50/150

1200

500

3

ГП 160-50/100

1600

500

4

ГП 160-50/150

1600

500

4

ГП 80-100/100

800

1000

2

ГП 80-100/150

800

1000

2

ГП 120-100/100

1200

1000

3

ГП 120-100/150

1200

1000

3

ГП 160-100/100

1600

1000

4

ГП 160-100/150

1600

1000

4

ГП 200-100/100

2000

1000

5

ГП 200-100/150

2000

1000

5

ГП 80-150/100

800

1500

2

ГП 80-150/150

800

1500

2

ГП 120-150/100

1200

1500

3

ГП 120-150/150

1200

1500

3

ГП 160-150/100

1600

1500

4

ГП 160-150/150

1600

1500

4

ГП 80-200/100

800

2000

2

ГП 80-200/150

800

2000

2

ГП 120-200/100

1200

2000

3

ГП 120-200/150

1200

2000

3

Шумоглушители состоят из корпуса и шумоглушащих пластин типа ПШ и ОПШ. Изготавливаются в двух комплектациях (см. раздел «пластины шумоглушащие»).
Стандартно изготавливаются шумоглушители с толщиной пластин 200 мм.
По отдельной заявке изготавливаются шумоглушители нестандартных размеров.

Снижение уровней звуковой мощности глушителями типа ГП

Толщина пластин, мм

Расстояние между пластинами, мм

Длина глушителя,

мм

Фактор свободной площади

Снижение уровней звуковой мощности (дБ)   пластинчатыми глушителями в октавных полосах со среднегеометрическими частотами, Гц

63

125

250

500

1000

2000

4000

8000

200

200

1 000

50

1,5

3

12

18

15

12

9

3

1 500

2

5

18

25

20

15

12

11

Длину пластинчатого глушителя не следует принимать более 3 000 мм, чтобы избежать косвенного распространения звука. При большей длине глушители разделяют на две части, соединяя их между собой воздуховодами 800-1000 мм с гибкими вставками длиной 250-300 мм. Для уменьшения гидравлического сопротивления и уровня звуковой мощности шума, создаваемого при прохождении потока воздуха через пластинчатый шумоглушитель, со стороны входа воздуха перед пластинами устанавливаются обтекатели.

Пример обозначения

Шумоглушитель пластинчатый ГП-1к-80-50/100/10*4-ОБТ
                                          где:   ГП – тип шумоглушителя;
                                                    1к – первая комплектация (2к - вторая комплектация);
                                                    80-50 – типоразмер (по прямоугольному присоединительному сечению) (LxH), см;
                                                   100 – длина шумоглушителя, см;
                                                   10 – толщина пластин, см;
                                                    4 – количество пластин;
                                                   ОБТ - наличие обтекателя.
