Диффузор сопловый QP
![](/upload/resize_cache/iblock/07e/448_448_1/jj3kf6tdm5et19897zondhi6wcvk2r3k.jpeg)
![](/upload/resize_cache/iblock/0fe/448_448_1/m8qkez7nx7so4xmb7rv34q87t1pqsj9r.jpeg)
![](/upload/resize_cache/iblock/0da/448_448_1/b6dvvkmtckhebf0mxd3excqh1avnp6wt.jpeg)
![](/upload/resize_cache/iblock/f6b/448_448_1/93scsz1jgdz3xtj4rd1z0jmiyli6dtqc.jpeg)
![](/upload/resize_cache/iblock/056/448_448_1/wwskvmzvphuu8vit04gvbxwo0bii1k8y.jpeg)
![](/upload/resize_cache/iblock/484/448_448_1/t7yvmykpl26fxo1yjalddqme2rt4ngob.jpeg)
![](/upload/resize_cache/iblock/07e/76_76_1/jj3kf6tdm5et19897zondhi6wcvk2r3k.jpeg)
![](/upload/resize_cache/iblock/0fe/76_76_1/m8qkez7nx7so4xmb7rv34q87t1pqsj9r.jpeg)
![](/upload/resize_cache/iblock/0da/76_76_1/b6dvvkmtckhebf0mxd3excqh1avnp6wt.jpeg)
![](/upload/resize_cache/iblock/f6b/76_76_1/93scsz1jgdz3xtj4rd1z0jmiyli6dtqc.jpeg)
![](/upload/resize_cache/iblock/056/76_76_1/wwskvmzvphuu8vit04gvbxwo0bii1k8y.jpeg)
![](/upload/resize_cache/iblock/484/76_76_1/t7yvmykpl26fxo1yjalddqme2rt4ngob.jpeg)
Акустические характеристики позволяют применять сопловые воздухораспределители в помещениях с повышенными требованиями к шуму.

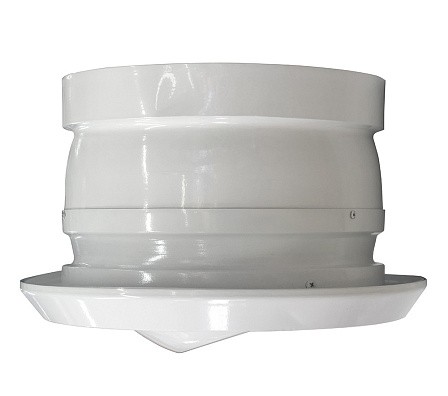

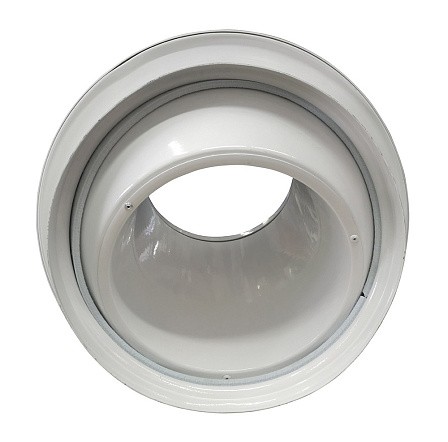

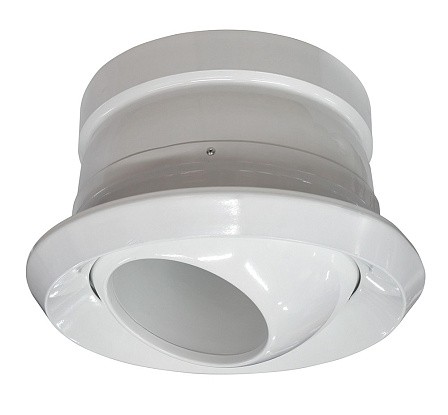

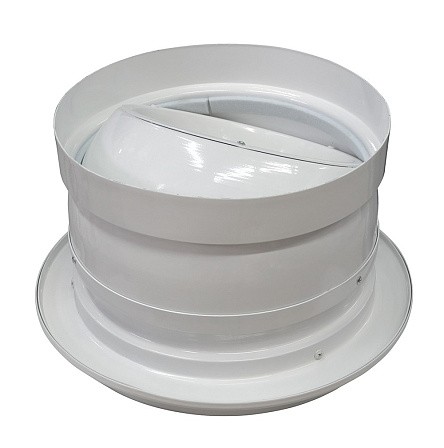

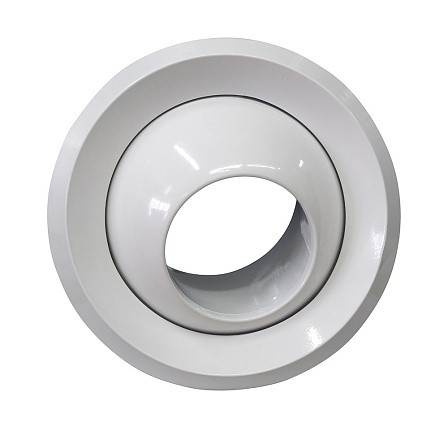

Сопловые воздухораспределители представляют собой корпус, внутри которого расположена подвижная сферическая центральная вставка с коническим соплом и цилиндрическим патрубком; изменением положения центральной вставки достигается регулирование направления струи подаваемого воздуха в диапазоне ±30° в любом направлении от оси симметрии изделия.
Сопловые воздухораспределители предназначены для монтажа на плоскую поверхность; крепление осуществляется при помощи самонарезающих винтов. Сопла снабжены присоединительным патрубком для крепления на торец круглого воздуховода. Диффузоры изготавливаются из алюминия и имеют защитное порошковое покрытие белого цвета (RAL 9016).

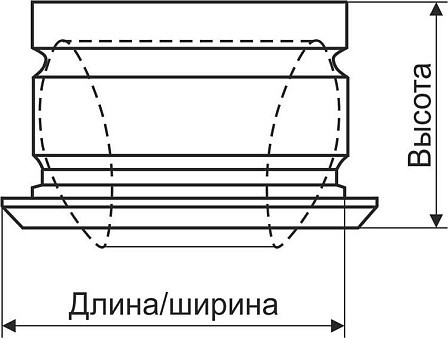

Габаритные и присоединительные размеры (мм)
![QP чертеж.jpg QP чертеж.jpg](/upload/medialibrary/809/8090119d634b65969bb7c3dee8731ab3.jpg)
Тип диффузора |
D1 |
D3 |
D2 |
D4 |
L |
E |
F |
QP 250 |
252 |
310 |
128 |
195 |
175 |
25 |
7 |
QP 315 |
318 |
378 |
180 |
240 |
200 |
30 |
18 |
QP 400 |
399 |
468 |
223 |
330 |
227 |
31 |
46 |
QP 500 |
494 |
583 |
285 |
430 |
250 |
35 |
63 |
Технические характеристики
Тип диффузора |
Объем воздуха,м3/ч |
Дальность струи, м |
250 |
1368 |
30 |
315 |
1680 |
30 |
400 |
2710 |
30 |
500 |
4000 |
30 |
Аэродинамические и акустические характеристики
Тип диффузора |
Эффективная площадь выхода воздуха, м2 |
Дальность струи, м |
QP 250 |
0,013 |
30 |
QP 315 |
0,025 |
30 |
QP 400 |
0,039 |
30 |
QP 500 |
0,064 |
30 |
График звуковой мощности и потери давления
![График звуковой мощности и потери давления QP.jpg График звуковой мощности и потери давления QP.jpg](/upload/medialibrary/8dd/8dd154d8c64f0d2955950f310798d22b.jpg)
