Зонты вентиляционные кухонные ЗВК

Зонты вентиляционные кухонные ЗВК (местные вентиляционные отсосы) устанавливаются над тепловым оборудованием для улавливания избыточного тепла, влаги, продуктов сгорания и улучшения микроклиматических условий в рабочей зоне горячих цехов на предприятиях общественного питания.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить

Зонты вентиляционные кухонные ЗВК (местные вентиляционные отсосы) устанавливаются над тепловым оборудованием для улавливания избыточного тепла, влаги, продуктов сгорания и улучшения микроклиматических условий в рабочей зоне горячих цехов на предприятиях общественного питания. В зависимости от необходимости организации вытяжки, либо притока и вытяжки зонты изготавливаются приточно-вытяжные (ПВ) и вытяжные (В).
Зонты ЗВК представляют собой вентиляционный короб навесного типа, изготовленный из шлифованной листовой нержавеющей стали, в котором размещены устройства для вытяжной (фильтр) и приточной (рассеиватель) вентиляции. Зонты вытяжные могут быть каркасными и бескаркасными.

Зонты ЗВК изготавливаются 4х видов:

  • трапециальный (Т),

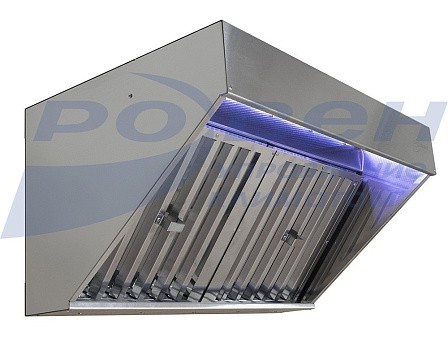

  • трапециальный с козырьком (ТК),
  • прямоугольный усеченный (ПУ),

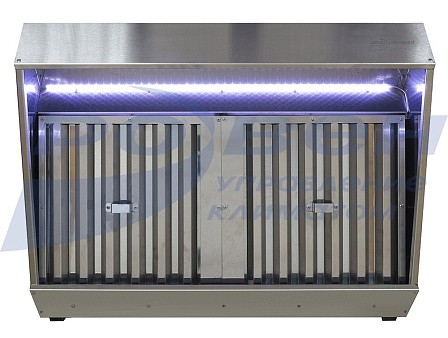

  • прямоугольный (П).

Каждый из видов может быть изготовлен как в пристенном (П), так и в островном (О) исполнении.
Каждый зонт комплектуется лабиринтными фильтрами и жиросборниками (лотками для сбора жира), которые устанавливаются без использования инструмента. Для удобства установки фильтры оснащены ручками. По желанию Заказчика возможна установка сливного патрубка для присоединения ПВХ шланга, и направления слива в канализацию.
Во все зонты ЗВК устанавливаются вытяжные и/или приточные патрубки круглого сечения высотой 50 мм. Подсоединение приточной и вытяжной вентиляции к магистральному воздухопроводу производят сверху к патрубкам.

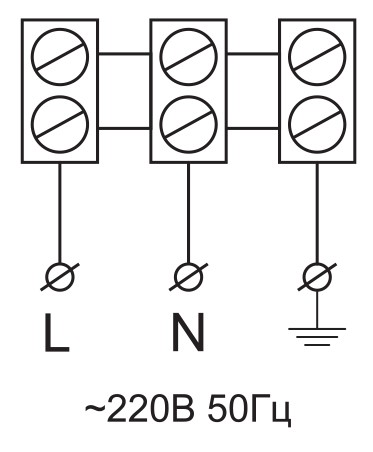

В вентиляционных отсосах типа ТК, П, ПУ возможна установка потолочных светильников. Количество светильников, их марка и расположение выключателя оговариваются при заказе. Светильники, установленные на зонтах, не должны располагаться непосредственно над тепловыми (жарочными) поверхностями! При выборе любого количества и вида осветительных приборов зонты ЗВК комплектуются выключателем, который выносится на переднюю панель зонта.

Данные для расчета зонтов ЗВК

Сопротивление фильтра при расходе воздуха 500 м³/ч, Па

75-100

Проходное сечение погонного метра вытяжного фильтра*, м2

0,0405

Производительность погонного метра вытяжного фильтра*, м3/ч

900-1080*

* Высота устанавливаемых фильтров зависит от высоты зонта. Производительность фильтра при скорости воздуха 0,5-0,6 м/с в рабочей зоне.

Количество патрубков в базовом исполнении в зависимости от габаритных размеров ЗВК

Ширина (А), мм

Глубина (В), мм

Количество патрубков, шт.

вытяжная вентиляция

приточная вентиляция

600

См. габаритные и присоединительные размеры зонтов (мм)

1

1, (2 - для островных ЗВК)

800

1000

1200

2

2, (4 - для островных ЗВК)

1400

1600

1800

2000

3

3, (6 - для островных ЗВК)

Размер и количество фильтров, производительность ЗВК, масса изделия обусловлены габаритными размерами вытяжных зонтов и рассчитываются при заказе зонтов ЗВК.
* В зависимости от исполнения.

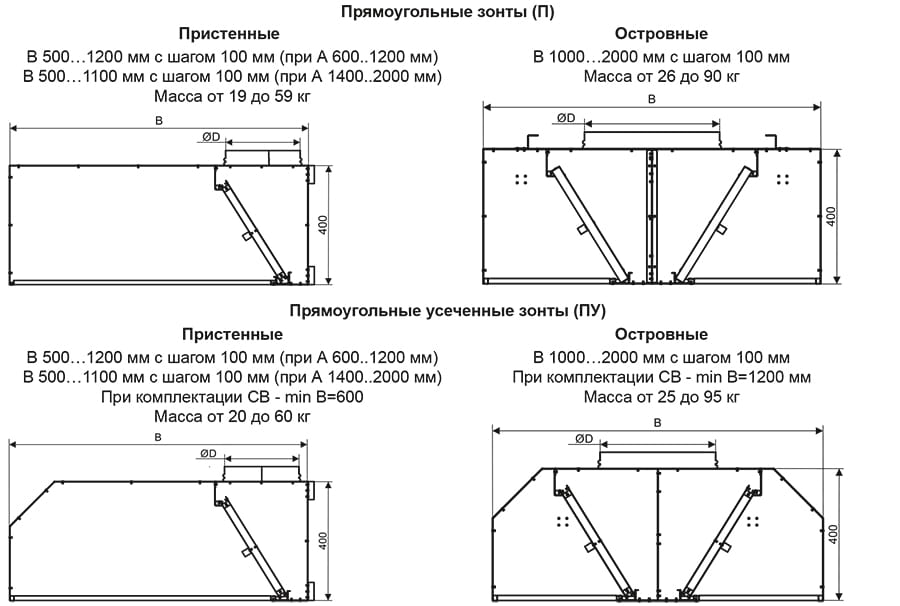

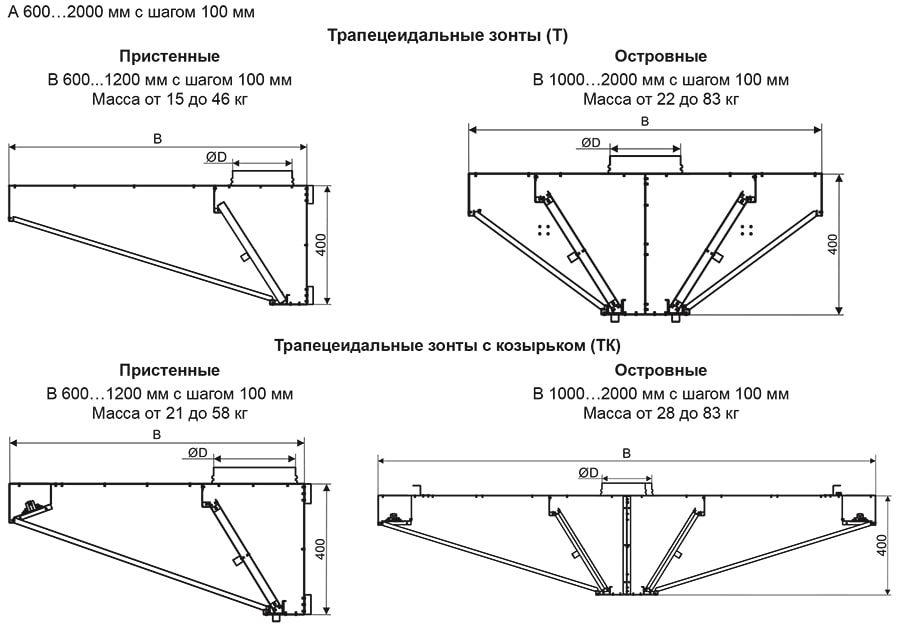

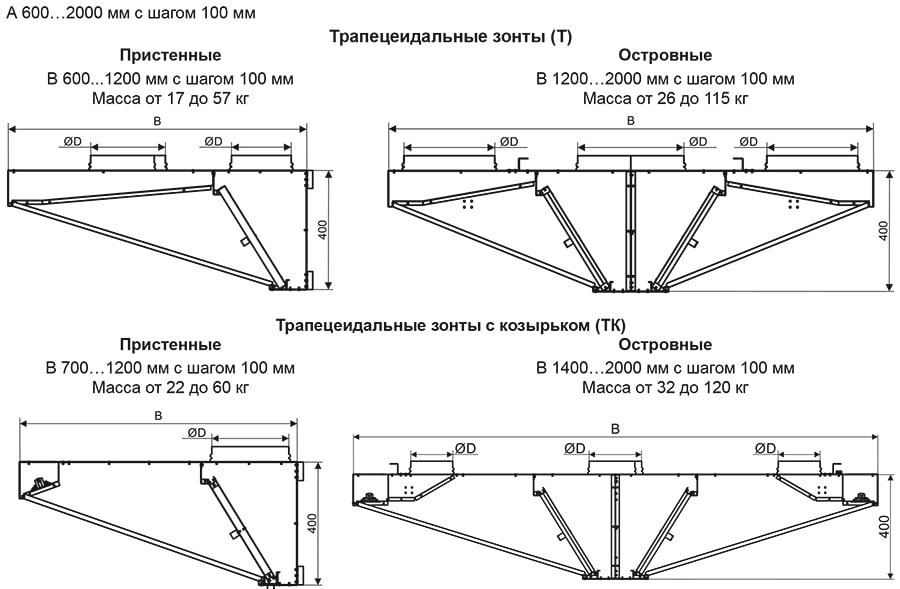

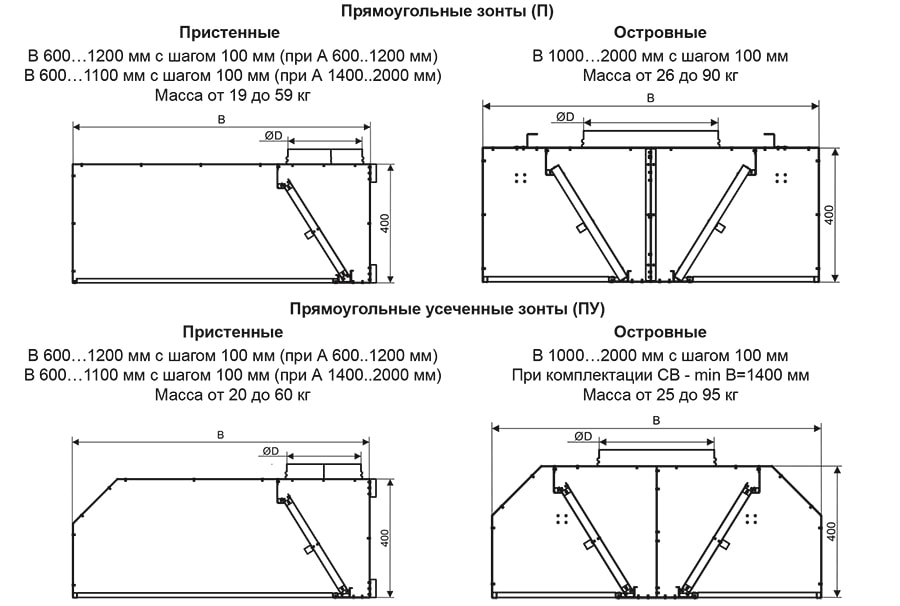

Габаритные и присоединительные размеры вытяжных зонтов (мм)

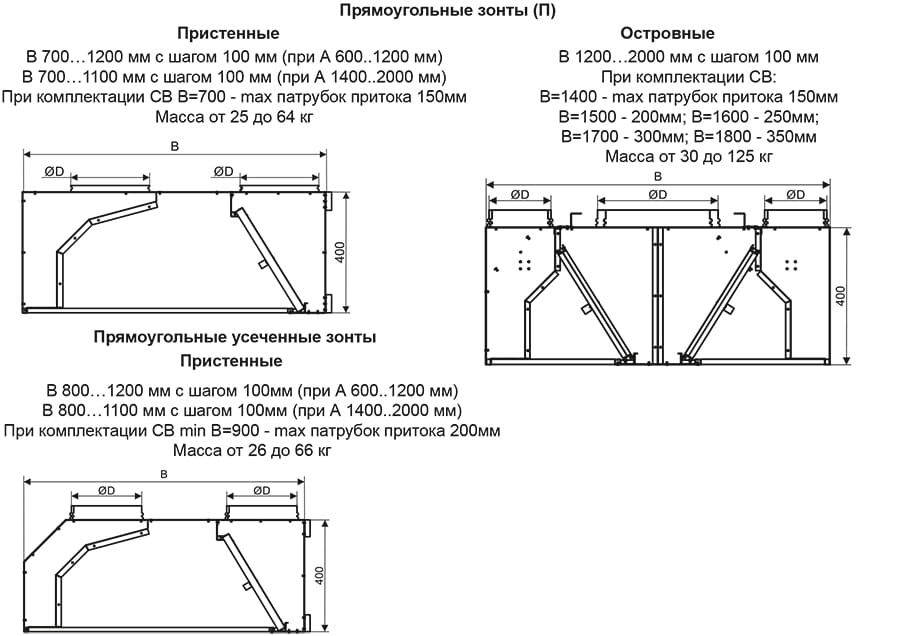

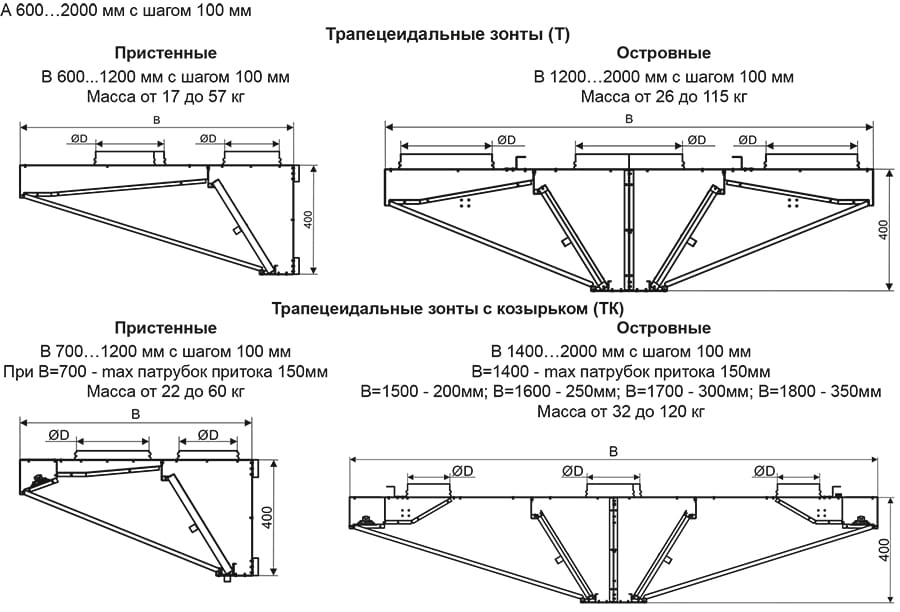

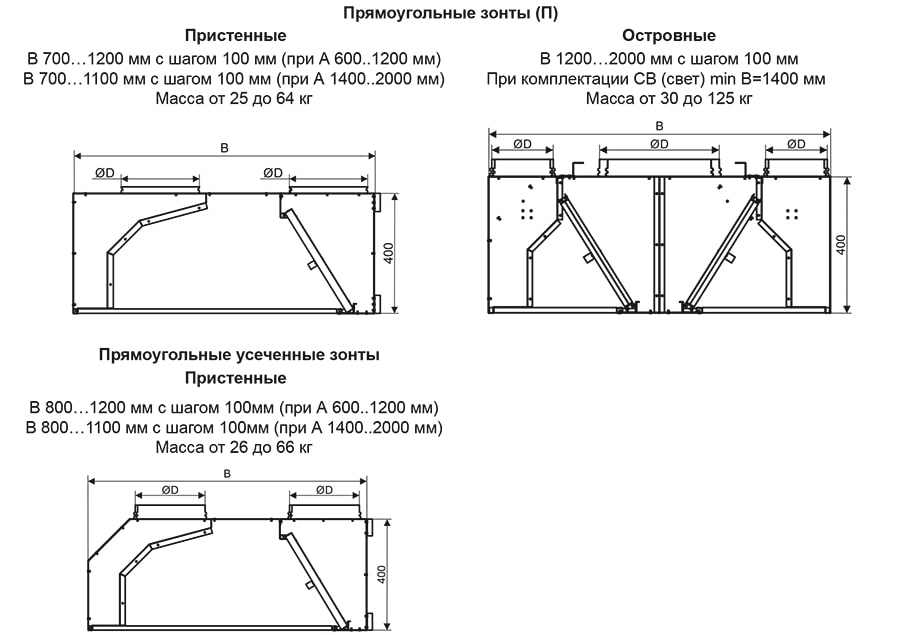

Габаритные и присоединительные размеры приточно-вытяжных зонтов (мм)


Рекомендации по установке и монтажу

Общая длина линии устанавливаемых вытяжных зонтов, конструкция и длина фермы определяется в соответствии с линией фронта оборудования.
Выбор ширины зонта обусловлен габаритными размерами укрываемого оборудования, наличием приточной секции, осветительного оборудования.
Рекомендуемая высота подвески зонтов ЗВК над уровнем пола - 1,9-2,0 м.


Минимальное расстояние по горизонтали 100 мм от приточной секции со светильниками (при исполнении ЗВК с СВ).
Данные рекомендации действительны для зонтов островного типа аналогично по оси симметрии.

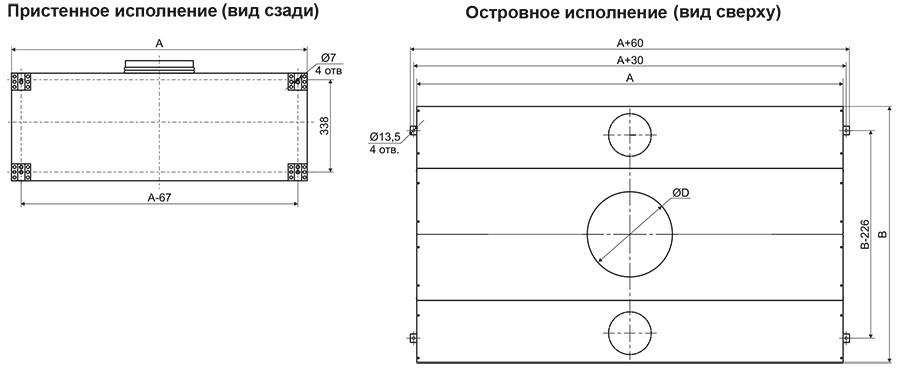

В конструкции зонтов ЗВК предусмотрены отверстия и кронштейны для крепления к стене или потолку.


ЗВК приточно-вытяжные, пристенные

Расход приточного воздуха приточно-вытяжных, пристенных, трапециальных зонтов
Возможные комплектации:


Обозначение Размеры Патрубки кол-во, шт. / D, мм Кол-во фильтров, шт.     Расход приточного воздуха, м3/ч
А, мм В, мм Н, мм Вытяжка Приток

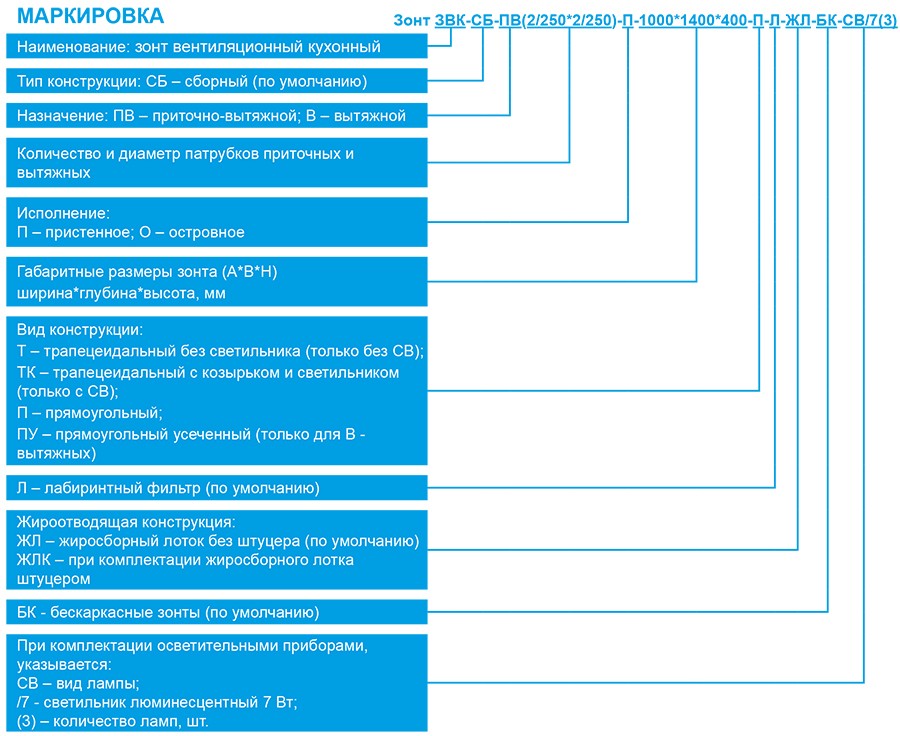

Зонт ЗВК-СВ/СБ-ПВ-П-500х600х400-Т-Л/С-ЖЛ/ЖЛК-БК 500 600 400 1/200 1/200 1 200
Зонт ЗВК-СВ/СБ-ПВ-П-800х600х400-Т-Л/С-ЖЛ/ЖЛК-БК 800 600 400 1/250 1/250 2 400
Зонт ЗВК-СВ/СБ-ПВ-П-1000х600х400-Т-Л/С-ЖЛ/ЖЛК-БК 1000 600 400 1/250 1/250 2 500
Зонт ЗВК-СВ/СБ-ПВ-П-1200х600х400-Т-Л/С-ЖЛ/ЖЛК-БК 1200 600 400 2/250 2/250 2 600
Зонт ЗВК-СВ/СБ-ПВ-П-1600х600х400-Т-Л/С-ЖЛ/ЖЛК-БК 1600 600 400 2/250 2/250 3 800
Зонт ЗВК-СВ/СБ-ПВ-П-1800х600х400-Т-Л/С-ЖЛ/ЖЛК-БК 1800 600 400 2/250 2/250 3 900
Зонт ЗВК-СВ/СБ-ПВ-П-2000х600х400-Т-Л/С-ЖЛ/ЖЛК-БК 2000 600 400 3/250 3/250 4 1000
Зонт ЗВК-СВ/СБ-ПВ-П-500х800х400-Т-Л/С-ЖЛ/ЖЛК-БК 500 800 400 1/200 1/200 1 200
Зонт ЗВК-СВ/СБ-ПВ-П-800х800х400-Т-Л/С-ЖЛ/ЖЛК-БК 800 800 400 1/250 1/250 2 400
Зонт ЗВК-СВ/СБ-ПВ-П-1000х800х400-Т-Л/С-ЖЛ/ЖЛК-БК 1000 800 400 1/250 1/300 2 500
Зонт ЗВК-СВ/СБ-ПВ-П-1200х800х400-Т-Л/С-ЖЛ/ЖЛК-БК 1200 800 400 2/250 1/300 2 600
Зонт ЗВК-СВ/СБ-ПВ-П-1600х800х400-Т-Л/С-ЖЛ/ЖЛК-БК 1600 800 400 2/250 1/350 3 800
Зонт ЗВК-СВ/СБ-ПВ-П-1800х800х400-Т-Л/С-ЖЛ/ЖЛК-БК 1800 800 400 2/250 1/350 3 900
Зонт ЗВК-СВ/СБ-ПВ-П-2000х800х400-Т-Л/С-ЖЛ/ЖЛК-БК 2000 800 400 3/250 1/400 4 1000
Зонт ЗВК-СВ/СБ-ПВ-П-500х1000х400-Т-Л/С-ЖЛ/ЖЛК-БК 500 1000 400 1/200 1/200 1 200
Зонт ЗВК-СВ/СБ-ПВ-П-800х1000х400-Т-Л/С-ЖЛ/ЖЛК-БК 800 1000 400 1/250 1/250 2 400
Зонт ЗВК-СВ/СБ-ПВ-П-1000х1000х400-Т-Л/С-ЖЛ/ЖЛК-БК 1000 1000 400 1/200 1/300 2 500
Зонт ЗВК-СВ/СБ-ПВ-П-1200х1000х400-Т-Л/С-ЖЛ/ЖЛК-БК 1200 1000 400 2/250 1/300 2 600
Зонт ЗВК-СВ/СБ-ПВ-П-1600х1000х400-Т-Л/С-ЖЛ/ЖЛК-БК 1600 1000 400 2/250 1/350 3 800
Зонт ЗВК-СВ/СБ-ПВ-П-1800х1000х400-Т-Л/С-ЖЛ/ЖЛК-БК 1800 1000 400 2/250 1/350 3 900
Зонт ЗВК-СВ/СБ-ПВ-П-2000х1000х400-Т-Л/С-ЖЛ/ЖЛК-БК 2000 1000 400 3/250 1/400 4 1000
Зонт ЗВК-СВ/СБ-ПВ-П-500х1200х400-Т-Л/С-ЖЛ/ЖЛК-БК 500 1200 400 1/200 1/200 1 200
Зонт ЗВК-СВ/СБ-ПВ-П-800х1200х400-Т-Л/С-ЖЛ/ЖЛК-БК 800 1200 400 1/250 1/250 2 400
Зонт ЗВК-СВ/СБ-ПВ-П-1000х1200х400-Т-Л/С-ЖЛ/ЖЛК-БК 1000 1200 400 1/250 1/300 2 500
Зонт ЗВК-СВ/СБ-ПВ-П-1200х1200х400-Т-Л/С-ЖЛ/ЖЛК-БК 1200 1200 400 2/250 1/300 2 600
Зонт ЗВК-СВ/СБ-ПВ-П-1600х1200х400-Т-Л/С-ЖЛ/ЖЛК-БК 1600 1200 400 2/250 1/350 3 800
Зонт ЗВК-СВ/СБ-ПВ-П-1800х1200х400-Т-Л/С-ЖЛ/ЖЛК-БК 1800 1200 400 2/250 1/350 3 900
Зонт ЗВК-СВ/СБ-ПВ-П-2000х1200х400-Т-Л/С-ЖЛ/ЖЛК-БК 2000 1200 400 3/250 1/400 4 1000


Расход приточного воздуха приточно-вытяжных, пристенных, трапециальных зонтов с козырьком
Возможные комплектации:


Обозначение Размеры Патрубки кол-во, шт. / D, мм Кол-во фильтров, шт. Кол-во светильник-ов, шт. Расход приточного воздуха, м3/ч
А, мм В, мм Н, мм Вытяжка Приток
Зонт ЗВК-СВ/СБ-ПВ-П-500х700х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 500 700 400 1/200 1/200 1 1 200
Зонт ЗВК-СВ/СБ-ПВ-П-800х700х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 800 700 400 1/250 1/250 2 2 400
Зонт ЗВК-СВ/СБ-ПВ-П-1000х700х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1000 700 400 1/250 1/250 2 2 500
Зонт ЗВК-СВ/СБ-ПВ-П-1200х700х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1200 700 400 2/250 2/250 2 2 600
Зонт ЗВК-СВ/СБ-ПВ-П-1600х700х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1600 700 400 2/250 2/250 3 2 800
Зонт ЗВК-СВ/СБ-ПВ-П-1800х700х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1800 700 400 2/250 2/250 3 2 900
Зонт ЗВК-СВ/СБ-ПВ-П-2000х700х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 2000 700 400 3/250 3/250 4 3 1000
Зонт ЗВК-СВ/СБ-ПВ-П-500х900х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 500 900 400 1/200 1/200 1 1 200
Зонт ЗВК-СВ/СБ-ПВ-П-800х900х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 800 900 400 1/250 1/250 2 2 400
Зонт ЗВК-СВ/СБ-ПВ-П-1000х900х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1000 900 400 1/250 1/300 2 2 500
Зонт ЗВК-СВ/СБ-ПВ-П-1200х900х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1200 900 400 2/250 1/300 2 2 600
Зонт ЗВК-СВ/СБ-ПВ-П-1600х900х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1600 900 400 2/250 1/350 3 2 800
Зонт ЗВК-СВ/СБ-ПВ-П-1800х900х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1800 900 400 2/250 1/350 3 2 900
Зонт ЗВК-СВ/СБ-ПВ-П-2000х900х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 2000 900 400 3/250 1/400 4 3 1000
Зонт ЗВК-СВ/СБ-ПВ-П-500х1100х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 500 1100 400 1/200 1/200 1 1 200
Зонт ЗВК-СВ/СБ-ПВ-П-800х1100х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 800 1100 400 1/250 1/250 2 2 400
Зонт ЗВК-СВ/СБ-ПВ-П-1000х1100х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1000 1100 400 1/200 1/300 2 2 500
Зонт ЗВК-СВ/СБ-ПВ-П-1200х1100х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1200 1100 400 2/250 1/300 2 2 600
Зонт ЗВК-СВ/СБ-ПВ-П-1600х1100х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1600 1100 400 2/250 1/350 3 2 800
Зонт ЗВК-СВ/СБ-ПВ-П-1800х1100х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1800 1100 400 2/250 1/350 3 2 900
Зонт ЗВК-СВ/СБ-ПВ-П-2000х1100х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 2000 1100 400 3/250 1/400 4 3 1000
Зонт ЗВК-СВ/СБ-ПВ-П-500х1300х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 500 1300 400 1/200 1/200 1 1 200
Зонт ЗВК-СВ/СБ-ПВ-П-800х1300х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 800 1300 400 1/250 1/250 2 2 400
Зонт ЗВК-СВ/СБ-ПВ-П-1000х1300х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1000 1300 400 1/250 1/300 2 2 500
Зонт ЗВК-СВ/СБ-ПВ-П-1200х1300х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1200 1300 400 2/250 1/300 2 2 600
Зонт ЗВК-СВ/СБ-ПВ-П-1600х1300х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1600 1300 400 2/250 1/350 3 2 800
Зонт ЗВК-СВ/СБ-ПВ-П-1800х1300х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1800 1300 400 2/250 1/350 3 2 900
Зонт ЗВК-СВ/СБ-ПВ-П-2000х1300х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 2000 1300 400 3/250 1/400 4 3 1000

Расход приточного воздуха приточно-вытяжных, пристенных, прямоугольных зонтов
Возможные комплектации:


Обозначение Размеры Патрубки кол-во, шт. / D, мм Кол-во фильтров, шт. Кол-во светильник-ов, шт. Расход приточного воздуха, м3/ч
А, мм В, мм Н, мм Вытяжка Приток
Зонт ЗВК-СВ/СБ-ПВ-П-2000х800х400-П-Л/С-ЖЛ/ЖЛК-БК 2000 800 400 3/250 3/250 4 - 1700
Зонт ЗВК-СВ/СБ-ПВ-П-500х1000х400-П-Л/С-ЖЛ/ЖЛК-БК 500 1000 400 1/200 1/200 1 - 380
Зонт ЗВК-СВ/СБ-ПВ-П-500х1100х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 500 1100 400 1/200 1/200 1 1 380
Зонт ЗВК-СВ/СБ-ПВ-П-800х1000х400-П-Л/С-ЖЛ/ЖЛК-БК 800 1000 400 1/250 1/250 2 - 650
Зонт ЗВК-СВ/СБ-ПВ-П-800х1100х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 800 1100 400 1/250 1/250 2 2 650
Зонт ЗВК-СВ/СБ-ПВ-П-1000х1000х400-П-Л/С-ЖЛ/ЖЛК-БК 1000 1000 400 1/250 2/250 2 - 850
Зонт ЗВК-СВ/СБ-ПВ-П-1000х1100х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1000 1100 400 1/250 2/250 2 2 850
Зонт ЗВК-СВ/СБ-ПВ-П-1200х1000х400-П-Л/С-ЖЛ/ЖЛК-БК 1200 1000 400 2/250 2/250 2 - 1000
Зонт ЗВК-СВ/СБ-ПВ-П-1200х1100х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1200 1100 400 2/250 2/250 2 2 1000
Зонт ЗВК-СВ/СБ-ПВ-П-1600х1000х400-П-Л/С-ЖЛ/ЖЛК-БК 1600 1000 400 2/250 2/250 3 - 1300
Зонт ЗВК-СВ/СБ-ПВ-П-1600х1100х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1600 1100 400 2/250 2/250 3 2 1300
Зонт ЗВК-СВ/СБ-ПВ-П-1800х1000х400-П-Л/С-ЖЛ/ЖЛК-БК 1800 1000 400 2/250 2/250 3 - 1500
Зонт ЗВК-СВ/СБ-ПВ-П-1800х1100х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1800 1100 400 2/250 2/250 3 2 1500
Зонт ЗВК-СВ/СБ-ПВ-П-2000х1000х400-П-Л/С-ЖЛ/ЖЛК-БК 2000 1000 400 3/250 3/250 4 - 1700
Зонт ЗВК-СВ/СБ-ПВ-П-2000х1100х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 2000 1100 400 3/250 3/250 4 3 1700
Зонт ЗВК-СВ/СБ-ПВ-П-500х1200х400-П-Л/С-ЖЛ/ЖЛК-БК 500 1200 400 1/200 1/200 1 - 380
Зонт ЗВК-СВ/СБ-ПВ-П-500х1300х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 500 1300 400 1/200 1/200 1 1 380
Зонт ЗВК-СВ/СБ-ПВ-П-800х1200х400-П-Л/С-ЖЛ/ЖЛК-БК 800 1200 400 1/250 1/250 2 - 650
Зонт ЗВК-СВ/СБ-ПВ-П-800х1300х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 800 1300 400 1/250 1/250 2 2 650
Зонт ЗВК-СВ/СБ-П-П-1000х1200х400-П-Л/С-ЖЛ/ЖЛК-БК 1000 1200 400 1/250 2/250 2 - 850
Зонт ЗВК-СВ/СБ-ПВ-П-1000х1300х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1000 1300 400 1/250 2/250 2 2 850
Зонт ЗВК-СВ/СБ-ПВ-П-1200х1200х400-П-Л/С-ЖЛ/ЖЛК-БК 1200 1200 400 2/250 2/250 2 - 1000
Зонт ЗВК-СВ/СБ-ПВ-П-1200х1300х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1200 1300 400 2/250 2/250 2 2 1000
Зонт ЗВК-СВ/СБ-ПВ-П-1600х1200х400-П-Л/С-ЖЛ/ЖЛК-БК 1600 1200 400 2/250 2/250 3 - 1300
Зонт ЗВК-СВ/СБ-ПВ-П-1600х1300х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1600 1300 400 2/250 2/250 3 2 1300
Зонт ЗВК-СВ/СБ-ПВ-П-1800х1200х400-П-Л/С-ЖЛ/ЖЛК-БК 1800 1200 400 2/250 2/250 3 - 1500
Зонт ЗВК-СВ/СБ-ПВ-П-1800х1300х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1800 1300 400 2/250 2/250 3 2 1500
Зонт ЗВК-СВ/СБ-ПВ-П-2000х1200х400-П-Л/С-ЖЛ/ЖЛК-БК 2000 1200 400 3/250 3/250 4 - 1700
Зонт ЗВК-СВ/СБ-ПВ-П-2000х1300х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 2000 1300 400 3/250 3/250 4 3 1700


Расход приточного воздуха приточно-вытяжных, пристенных, прямоугольных усеченных зонтов
Возможные комплектации:

Обозначение Размеры Патрубки кол-во, шт. / D, мм Кол-во фильтров, шт. Кол-во светильник-ов, шт. Расход приточного воздуха, м3/ч
А, мм В, мм Н, мм Вытяжка Приток
Зонт ЗВК-СВ/СБ-ПВ-П-500х1000х400-ПУ-Л/С-ЖЛ/ЖЛК-БК 500 1000 400 1/200 1/200 1 - 380
Зонт ЗВК-СВ/СБ-ПВ-П-500х1100х400-ПУ-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 500 1100 400 1/200 1/200 1 1 380
Зонт ЗВК-СВ/СБ-ПВ-П-800х1000х400-ПУ-Л/С-ЖЛ/ЖЛК-БК 800 1000 400 1/250 1/250 2 - 650
Зонт ЗВК-СВ/СБ-ПВ-П-800х1100х400-ПУ-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 800 1100 400 1/250 1/250 2 2 650
Зонт ЗВК-СВ/СБ-ПВ-П-1000х1000х400-ПУ-Л/С-ЖЛ/ЖЛК-БК 1000 1000 400 1/250 2/250 2 - 850
Зонт ЗВК-СВ/СБ-ПВ-П-1000х1100х400-ПУ-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1000 1100 400 1/250 2/250 2 2 850
Зонт ЗВК-СВ/СБ-ПВ-П-1200х1000х400-ПУ-Л/С-ЖЛ/ЖЛК-БК 1200 1000 400 2/250 2/250 2 - 1000
Зонт ЗВК-СВ/СБ-ПВ-П-1200х1100х400-ПУ-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1200 1100 400 2/250 2/250 2 2 1000
Зонт ЗВК-СВ/СБ-ПВ-П-1600х1000х400-ПУ-Л/С-ЖЛ/ЖЛК-БК 1600 1000 400 2/250 2/250 3 - 1300
Зонт ЗВК-СВ/СБ-ПВ-П-1600х1100х400-ПУ-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1600 1100 400 2/250 2/250 3 2 1300
Зонт ЗВК-СВ/СБ-ПВ-П-1800х1000х400-ПУ-Л/С-ЖЛ/ЖЛК-БК 1800 1000 400 2/250 2/250 3 - 1500
Зонт ЗВК-СВ/СБ-ПВ-П-1800х1100х400-ПУ-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1800 1100 400 2/250 2/250 3 2 1500
Зонт ЗВК-СВ/СБ-ПВ-П-2000х1000х400-ПУ-Л/С-ЖЛ/ЖЛК-БК 2000 1000 400 3/250 3/250 4 - 1700
Зонт ЗВК-СВ/СБ-ПВ-П-2000х1100х400-ПУ-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 2000 1100 400 3/250 3/250 4 3 1700
Зонт ЗВК-СВ/СБ-ПВ-П-500х1200х400-ПУ-Л/С-ЖЛ/ЖЛК-БК 500 1200 400 1/200 1/200 1 - 380
Зонт ЗВК-СВ/СБ-ПВ-П-500х1300х400-ПУ-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 500 1300 400 1/200 1/200 1 1 380
Зонт ЗВК-СВ/СБ-ПВ-П-800х1200х400-ПУ-Л/С-ЖЛ/ЖЛК-БК 800 1200 400 1/250 1/250 2 - 650
Зонт ЗВК-СВ/СБ-ПВ-П-800х1300х400-ПУ-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 800 1300 400 1/250 1/250 2 2 650
Зонт ЗВК-СВ/СБ-П-П-1000х1200х400-ПУ-Л/С-ЖЛ/ЖЛК-БК 1000 1200 400 1/250 2/250 2 - 850
Зонт ЗВК-СВ/СБ-ПВ-П-1000х1300х400-ПУ-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1000 1300 400 1/250 2/250 2 2 850
Зонт ЗВК-СВ/СБ-ПВ-П-1200х1200х400-ПУ-Л/С-ЖЛ/ЖЛК-БК 1200 1200 400 2/250 2/250 2 - 1000
Зонт ЗВК-СВ/СБ-ПВ-П-1200х1300х400-ПУ-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1200 1300 400 2/250 2/250 2 2 1000
Зонт ЗВК-СВ/СБ-ПВ-П-1600х1200х400-ПУ-Л/С-ЖЛ/ЖЛК-БК 1600 1200 400 2/250 2/250 3 - 1300
Зонт ЗВК-СВ/СБ-ПВ-П-1600х1300х400-ПУ-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1600 1300 400 2/250 2/250 3 2 1300
Зонт ЗВК-СВ/СБ-ПВ-П-1800х1200х400-ПУ-Л/С-ЖЛ/ЖЛК-БК 1800 1200 400 2/250 2/250 3 - 1500
Зонт ЗВК-СВ/СБ-ПВ-П-1800х1300х400-ПУ-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1800 1300 400 2/250 2/250 3 2 1500
Зонт ЗВК-СВ/СБ-ПВ-П-2000х1200х400-ПУ-Л/С-ЖЛ/ЖЛК-БК 2000 1200 400 3/250 3/250 4 - 1700
Зонт ЗВК-СВ/СБ-ПВ-П-2000х1300х400-ПУ-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 2000 1300 400 3/250 3/250 4 3 1700

ЗВК приточно-вытяжные, островные

Расход приточного воздуха приточно-вытяжных, островных, трапециальных зонтов
Возможные комплектации:

Обозначение Размеры Патрубки кол-во, шт. / D, мм Кол-во фильтров, шт. Расход приточного воздуха, м3/ч
А, мм В, мм Н, мм Вытяжка Приток
Зонт ЗВК-СВ/СБ-ПВ-О-500х1200х400-Т-Л/С-ЖЛ/ЖЛК-БК 500 1200 400 1/300 2/180 2 400
Зонт ЗВК-СВ/СБ-ПВ-О-800х1200х400-Т-Л/С-ЖЛ/ЖЛК-БК 800 1200 400 1/300 4/180 4 900
Зонт ЗВК-СВ/СБ-ПВ-О-1000х1200х400-Т-Л/С-ЖЛ/ЖЛК-БК 1000 1200 400 1/350 4/180 4 1100
Зонт ЗВК-СВ/СБ-ПВ-О-1200х1200х400-Т-Л/С-ЖЛ/ЖЛК-БК 1200 1200 400 1/400 6/180 4 1300
Зонт ЗВК-СВ/СБ-ПВ-О-1600х1200х400-Т-Л/С-ЖЛ/ЖЛК-БК 1600 1200 400 2/350 6/180 6 1800
Зонт ЗВК-СВ/СБ-ПВ-О-1800х1200х400-Т-Л/С-ЖЛ/ЖЛК-БК 1800 1200 400 2/350 6/180 6 1950
Зонт ЗВК-СВ/СБ-ПВ-О-2000х1200х400-Т-Л/С-ЖЛ/ЖЛК-БК 2000 1200 400 2/400 8/180 8 2200
Зонт ЗВК-СВ/СБ-ПВ-О-500х1600х400-Т-Л/С-ЖЛ/ЖЛК-БК 500 1600 400 1/300 2/200 2 400
Зонт ЗВК-СВ/СБ-ПВ-О-800х1600х400-Т-Л/С-ЖЛ/ЖЛК-БК 800 1600 400 1/300 2/250 4 900
Зонт ЗВК-СВ/СБ-ПВ-О-1000х1600х400-Т-Л/С-ЖЛ/ЖЛК-БК 1000 1600 400 1/350 2/250 4 1100
Зонт ЗВК-СВ/СБ-ПВ-О-1200х1600х400-Т-Л/С-ЖЛ/ЖЛК-БК 1200 1600 400 1/400 2/300 4 1300
Зонт ЗВК-СВ/СБ-ПВ-О-1600х1600х400-Т-Л/С-ЖЛ/ЖЛК-БК 1600 1600 400 2/350 2/300 6 1800
Зонт ЗВК-СВ/СБ-ПВ-О-1800х1600х400-Т-Л/С-ЖЛ/ЖЛК-БК 1800 1600 400 2/350 4/300 6 1950
Зонт ЗВК-СВ/СБ-ПВ-О-2000х1600х400-Т-Л/С-ЖЛ/ЖЛК-БК 2000 1600 400 2/400 4/350 8 2200
Зонт ЗВК-СВ/СБ-ПВ-О-500х2000х400-Т-Л/С-ЖЛ/ЖЛК-БК 500 2000 400 1/300 2/200 2 400
Зонт ЗВК-СВ/СБ-ПВ-О-800х2000х400-Т-Л/С-ЖЛ/ЖЛК-БК 800 2000 400 1/300 2/250 4 900
Зонт ЗВК-СВ/СБ-ПВ-О-1000х2000х400-Т-Л/С-ЖЛ/ЖЛК-БК 1000 2000 400 1/350 2/250 4 1100
Зонт ЗВК-СВ/СБ-ПВ-О-1200х2000х400-Т-Л/С-ЖЛ/ЖЛК-БК 1200 2000 400 1/400 2/300 4 1300
Зонт ЗВК-СВ/СБ-ПВ-О-1600х2000х400-Т-Л/С-ЖЛ/ЖЛК-БК 1600 2000 400 2/350 2/300 6 1800
Зонт ЗВК-СВ/СБ-ПВ-О-1800х2000х400-Т-Л/С-ЖЛ/ЖЛК-БК 1800 2000 400 2/350 2/350 6 1950
Зонт ЗВК-СВ/СБ-ПВ-О-2000х2000х400-Т-Л/С-ЖЛ/ЖЛК-БК 2000 2000 400 2/400 2/400 8 2200


Расход приточного воздуха приточно-вытяжных, островных, трапециальных зонтов с козырьком
Возможные комплектации:

Обозначение Размеры Патрубки кол-во, шт. / D, мм Кол-во фильтров, шт. Кол-во светильник-ов, шт. Расход приточного воздуха, м3/ч
А, мм В, мм Н, мм Вытяжка Приток
Зонт ЗВК-СВ/СБ-ПВ-О-500х1400х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 500 1400 400 1/300 2/180 2 2 400
Зонт ЗВК-СВ/СБ-ПВ-О-800х1400х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 800 1400 400 1/300 4/180 4 2 900
Зонт ЗВК-СВ/СБ-ПВ-О-1000х1400х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1000 1400 400 1/350 4/180 4 2 1100
Зонт ЗВК-СВ/СБ-ПВ-О-1200х1400х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1200 1400 400 1/400 6/180 4 2 1300
Зонт ЗВК-СВ/СБ-ПВ-О-1600х1400х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1600 1400 400 2/350 6/180 6 4 1800
Зонт ЗВК-СВ/СБ-ПВ-О-1800х1400х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1800 1400 400 2/350 6/180 6 4 1950
Зонт ЗВК-СВ/СБ-ПВ-О-2000х1400х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 2000 1400 400 2/400 8/180 8 6 2200
Зонт ЗВК-СВ/СБ-ПВ-О-500х1600х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 500 1600 400 1/300 2/200 2 2 400
Зонт ЗВК-СВ/СБ-ПВ-О-800х1600х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 800 1600 400 1/300 2/250 4 2 900
Зонт ЗВК-СВ/СБ-ПВ-О-1000х1600х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1000 1600 400 1/350 2/250 4 2 1100
Зонт ЗВК-СВ/СБ-ПВ-О-1200х1600х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1200 1600 400 1/400 2/300 4 2 1300
Зонт ЗВК-СВ/СБ-ПВ-О-1600х1600х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1600 1600 400 2/350 2/300 6 4 1800
Зонт ЗВК-СВ/СБ-ПВ-О-1800х1600х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1800 1600 400 2/350 4/300 6 4 1950
Зонт ЗВК-СВ/СБ-ПВ-О-2000х1600х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 2000 1600 400 2/400 4/350 8 6 2200
Зонт ЗВК-СВ/СБ-ПВ-О-500х2000х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 500 2000 400 1/300 2/200 2 2 400
Зонт ЗВК-СВ/СБ-ПВ-О-800х2000х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 800 2000 400 1/300 2/250 4 2 900
Зонт ЗВК-СВ/СБ-ПВ-О-1000х2000х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1000 2000 400 1/350 2/250 4 2 1100
Зонт ЗВК-СВ/СБ-ПВ-О-1200х2000х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1200 2000 400 1/400 2/300 4 2 1300
Зонт ЗВК-СВ/СБ-ПВ-О-1600х2000х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1600 2000 400 2/350 2/300 6 4 1800
Зонт ЗВК-СВ/СБ-ПВ-О-1800х2000х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1800 2000 400 2/350 2/350 6 4 1950
Зонт ЗВК-СВ/СБ-ПВ-О-2000х2000х400-ТК-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 2000 2000 400 2/400 2/400 8 6 2200

Расход приточного воздуха приточно-вытяжных, островных, прямоугольных зонтов
Возможные комплектации:

Обозначение Размеры Патрубки кол-во, шт. / D, мм Кол-во фильтров, шт. Кол-во светильник-ов, шт. Расход приточного воздуха, м3/ч
А, мм В, мм Н, мм Вытяжка Приток
Зонт ЗВК-СВ/СБ-ПВ-О-500х1600х400-П-Л/С-ЖЛ/ЖЛК-БК 500 1600 400 1/300 2/200 2 - 700
Зонт ЗВК-СВ/СБ-ПВ-О-500х1800х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 500 1800 400 1/300 2/200 2 1 740
Зонт ЗВК-СВ/СБ-ПВ-О-800х1600х400-П-Л/С-ЖЛ/ЖЛК-БК 800 1600 400 1/300 2/250 4 - 1100
Зонт ЗВК-СВ/СБ-ПВ-О-800х1800х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 800 1800 400 1/300 2/250 4 2 1150
Зонт ЗВК-СВ/СБ-ПВ-О-1000х1600х400-П-Л/С-ЖЛ/ЖЛК-БК 1000 1600 400 1/350 2/250 4 - 1350
Зонт ЗВК-СВ/СБ-ПВ-О-1000х1800х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1000 1800 400 1/350 2/250 4 2 1450
Зонт ЗВК-СВ/СБ-ПВ-О-1200х1600х400-П-Л/С-ЖЛ/ЖЛК-БК 1200 1600 400 1/400 2/300 4 - 1600
Зонт ЗВК-СВ/СБ-ПВ-О-1200х1800х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1200 1800 400 1/400 2/300 4 2 1650
Зонт ЗВК-СВ/СБ-ПВ-О-1600х1600х400-П-Л/С-ЖЛ/ЖЛК-БК 1600 1600 400 2/350 2/300 6 - 2150
Зонт ЗВК-СВ/СБ-ПВ-О-1600х1800х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1600 1800 400 2/350 2/300 6 4 2200
Зонт ЗВК-СВ/СБ-ПВ-О-1800х1600х400-П-Л/С-ЖЛ/ЖЛК-БК 1800 1600 400 2/350 4/300 6 - 2400
Зонт ЗВК-СВ/СБ-ПВ-О-1800х1800х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1800 1800 400 2/350 4/300 6 4 2450
Зонт ЗВК-СВ/СБ-ПВ-О-2000х1600х400-П-Л/С-ЖЛ/ЖЛК-БК 2000 1600 400 2/400 4/350 8 - 2700
Зонт ЗВК-СВ/СБ-ПВ-О-2000х1800х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 2000 1800 400 2/400 4/350 8 6 2750
Зонт ЗВК-СВ/СБ-ПВ-О-500х2000х400-П-Л/С-ЖЛ/ЖЛК-БК 500 2000 400 1/300 2/200 2 - 700
Зонт ЗВК-СВ/СБ-ПВ-О-500х2200х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 500 2200 400 1/300 2/200 2 1 740
Зонт ЗВК-СВ/СБ-ПВ-О-800х2000х400-П-Л/С-ЖЛ/ЖЛК-БК 800 2000 400 1/300 2/250 4 - 1100
Зонт ЗВК-СВ/СБ-ПВ-О-800х2200х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 800 2200 400 1/300 2/250 4 2 1150
Зонт ЗВК-СВ/СБ-ПВ-О-1000х2000х400-П-Л/С-ЖЛ/ЖЛК-БК 1000 2000 400 1/350 2/250 4 - 1350
Зонт ЗВК-СВ/СБ-ПВ-О-1000х2200х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1000 2200 400 1/350 2/250 4 2 1450
Зонт ЗВК-СВ/СБ-ПВ-О-1200х2000х400-П-Л/С-ЖЛ/ЖЛК-БК 1200 2000 400 1/400 2/300 4 - 1600
Зонт ЗВК-СВ/СБ-ПВ-О-1200х2200х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1200 2200 400 1/400 2/300 4 2 1650
Зонт ЗВК-СВ/СБ-ПВ-О-1600х2000х400-П-Л/С-ЖЛ/ЖЛК-БК 1600 2000 400 2/350 2/300 6 - 2150
Зонт ЗВК-СВ/СБ-ПВ-О-1600х2200х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1600 2200 400 2/350 2/300 6 4 2200
Зонт ЗВК-СВ/СБ-ПВ-О-1800х2000х400-П-Л/С-ЖЛ/ЖЛК-БК 1800 2000 400 2/350 4/300 6 - 2400
Зонт ЗВК-СВ/СБ-ПВ-О-1800х2200х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 1800 2200 400 2/350 4/300 6 4 2450
Зонт ЗВК-СВ/СБ-ПВ-О-2000х2000х400-П-Л/С-ЖЛ/ЖЛК-БК 2000 2000 400 2/400 4/350 8 - 2700
Зонт ЗВК-СВ/СБ-ПВ-О-2000х2200х400-П-Л/С-ЖЛ/ЖЛК-БК-СВ/7(n) 2000 2200 400 2/400 4/350 8 6 2750

МАРКИРОВКА:

Зонт ЗВК-СБ-ПВ(2/250*2/250)-П-1000*1400*400-П-Л-ЖЛ-БК-СВ/7(3)

                  где:    Зонт ЗВК – наименование зонта вытяжного кухонного;
                            СБ – тип конструкции (СБ – сборный);
                            ПВ – назначение (ПВ – приточно-вытяжной; В – вытяжной);
                            2/250*2/250 – количество и диаметр патрубков приточных и вытяжных;
                            П – способ расположения и крепления (П – пристенный; О – островной);
                            1000*1400*400 – габаритные размеры зонта (ширина*глубина*высота), мм (A*B*H);
                            П – вид исполнения конструкции зонта (Т – трапециальный; ТК – трапециальный
                                   с козырьком; П – прямоугольный; ПУ – прямоугольный усеченный)
                            Л – лабиринтный фильтр;
                            ЖЛ – выбор типа жироотводящей конструкции (ЖЛ – жиросборный лоток; К – кран);
                            БК – бескаркасные зонты;
                            СВ/7(3) – комплектация осветительными приборами:
                                       - СВ – вид лампы;
                                       - /7 - светильник люминесцентный 7Вт;
                                       - (3) – количество ламп, шт.

Не представленные в наличии модели доступны к поставке под заказ

Оповестить о поступлении

Спасибо за обращение!
Наш менеджер свяжется с вами.

Всю необходимую информацию также можно получить по телефону «горячей линии»

+ 7 800 200 93 96 получить консультацию
