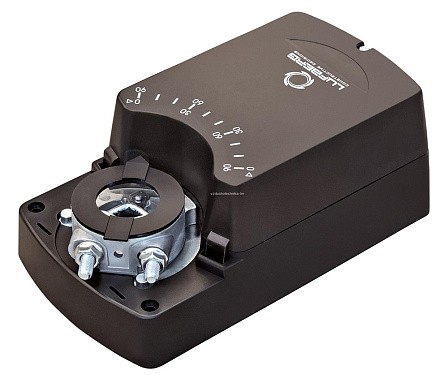

Электропривод DA08N24PI без пружинного возврата
Технические характеристики электроприводов без возвратной пружины
|
Тип привода |
Номинальное напряжение, В |
Крутящий момент, Н·м* |
Площадь заслонки, м²* |
Потребляемая мощность, при вращении/в состоянии покоя, Вт |
Управление |
|
DA08N24PI |
24 |
8 |
<1,6 |
4,5/0,7 |
Плавная регулировка сигналом 0(2)…10В/ 0(4)-20мА |
* Площадь заслонки указана справочно. При выборе электропривода необходимо учитывать также величину необходимого крутящего момента.
Принцип действия (для моделей DA04N24PI, DA08N24PI). Электропривод управляется стандартным управляющим сигналом напряжение 0(2)…10 В= клемма Y1 или тока 0(4)… 20 мА клемма Y2. Он открывается до положения, определяемого сигналом. Измеряемое напряжение U позволяет отображать действительное положение электропривода электрическим способом, а также управлять другими электроприводами.
Установка. Простая установка непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода.
Ручное управление. Возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления).
Электрическая схема подключения
