Вентилятор канальный VC-250 (Circular duct fans)
- Компактная конструкция
- Корпус из оцинкованной стали
- Установка в любом положении
- Возможность регулировки скорости
- Класс защиты электродвигателя IP 54
- Биметаллическая защита двигателя
- Максимальная температура перемещаемого воздуха +40°С
Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150, может ограниченно эксплуатироваться на улице (в местах, в защищенных от прямого воздействия струй воды и пылевых потоков, например под козырьками и навесами), а также в помещении с повышенной влажностью, при температуре окружающей среды от -40°С до +40°С.

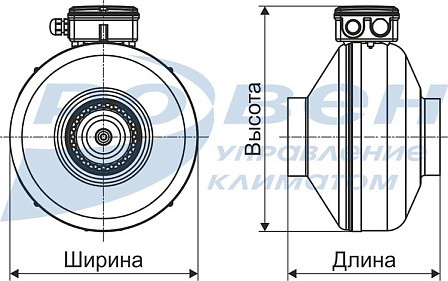

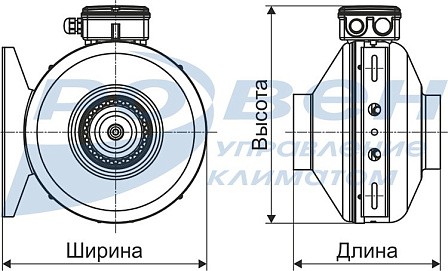

Габаритные и присоединительные размеры вентиляторов канальных серии VC-250 (мм)
|
Модель |
A |
B |
C |
D |
E |
Е1 |
|
VC-250 |
248 |
332 |
48 |
217 |
30 |
25 |
Технические характеристики вентиляторов канальных серии VC-250
|
Модель |
Напряжение/ частота, В/50Гц |
Число фаз |
Производительность, м3/ч |
Давление, Па |
Потребляемая мощность, кВт |
Ток, А |
Частота вращения, об/ мин |
Масса, кг |
Регулятор скорости |
|
VC-250 |
220 |
1 |
1080 |
526 |
0,20 |
0,9 |
2500 |
5,7 |
СРМ 500W |
Аэродинамические характеристики вентиляторов канальных серии VC-250
Акустические характеристики вентиляторов канальных серии VC-250
|
Модель |
Зона измерения |
Общий, дБА |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|||
|
VC-250 |
в канал |
74 |
54 |
60 |
67 |
66 |
67 |
67 |
63 |
55 |
|
к окружению |
53 |
39 |
32 |
35 |
46 |
49 |
48 |
44 |
32 |
|
Электрическая схема подключения вентиляторов канальных серии VC-250
