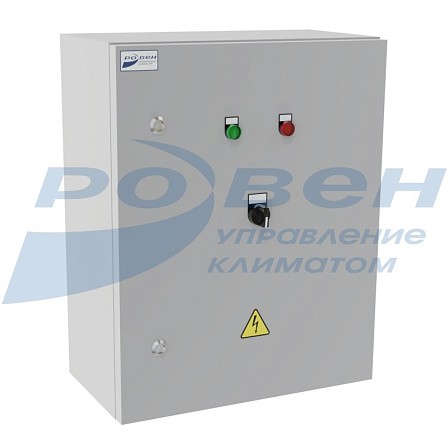

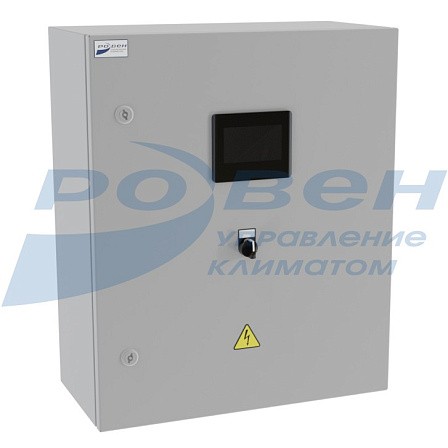

Щит управления вентиляционные с электрическим калорифером типа ЩУВЭК




	 Щиты управления системой вентиляции с электрическим калорифером типа ЩУВЭК применяются для комплексного автоматического управления приточными, приточно-вытяжными системами вентиляции с электрическим нагревом воздуха.
	 Дополнительно, в зависимости от выбранных функций, к щиту могут подключаться: рекуператор, охладитель, увлажнитель, секции смешения, также поддерживается ряд дополнительных функций.
 В щитах стандартно реализовано:
- Управление первой ступенью при помощи твердотельного реле, что увеличивает надежность и безопасность управления нагревателем;
 - Контроль работы вентилятора по датчику давления, для безопасного управления нагревателем;
 - Отключение щита управления по сигналу пожарной сигнализации;
 - Защита цепей питания подключаемых устройств от короткого замыкания;
 - Защита электрического нагревателя от перегрева.

Щиты изготавливаются только в металлическом корпусе.
Два варианта комплектации щитов управления:

|
		 Комплектация  |

		 Описание  |
|
		 I к  |

		 Стандартная комплектация  |
|
		 II к  |

		 Комплектация повышенного качества  |
Технические характеристики и габаритные размеры щитов управления ЩУВЭК

|
		 Наименование корпуса (в металле)  |

		 В  |

		 Ш  |

		 Г  |
|
		 Габарит 1  |

		 395  |

		 310  |

		 220  |
|
		 Габарит 2  |

		 500  |

		 400  |

		 220  |
|
		 Габарит 3  |

		 650  |

		 500  |

		 220  |
|
		 Габарит 4  |

		 800  |

		 650  |

		 250  |
|
		 Габарит 5  |

		 1000  |

		 650  |

		 300  |
|
		 Габарит 6  |

		 1200  |

		 750  |

		 300  |
|
		 Габарит 7  |

		 1320  |

		 750  |

		 300  |
|
		 Габарит 8  |

		 1800  |

		 800  |

		 450  |
|
		 Габарит 9  |

		 2000  |

		 800  |

		 450  |
|
		 Габарит 10  |

		 2200  |

		 800  |

		 450  |
	 Щиты изготавливаются в металлических корпусах. Размер щита будет зависеть от количества подключаемых вентиляторов и нагревателей, от их мощности и напряжения, а также от выбранных дополнительных функций. Информацию о размере щита и степени IP можно уточнить при запросе.
	 Возможная степень защиты IP31 - стандарт, IP54 - по запросу.
	 Щиты управления могут эксплуатироваться только в условиях умеренного и холодного климата по категории размещения 4 (УХЛ4) согласно ГОСТ 15150.
	 Габаритный вес от 15 до 300кг.
Условия эксплуатации:
Рабочая температура окружающей среды от +5°C до +35°C. Другое климатическое исполнение по запросу.
Рекомендуемые дополнительные функции:
	 /5.1, /5.2, /5.3 – данные функции рекомендуются для защиты двигателя вентилятора от перегрева и выхода его из строя;
	 /6 – данная функция позволяет продлевать срок службы электрического калорифера, предотвращая его пере- грев при отключении вентилятора;
	 /7 – использование этой опции позволяет отслеживать состояние загрязненности фильтров и вовремя их за- менять, предотвращая загрязненность системы и поломку вентиляторов вследствие перегрузки.
В комплект поставки щита управления входит: канальный датчик температуры приточного воздуха, наружный датчик температуры (возможен дополнительно), реле дифференциального давления для контроля работы приточного вентилятора.
 Порядок подбора щита управления:
	 - Выбирается комплектация щита управления – I или II (I – стандартная комплектация (Dekraft, IEK), II – комплектация повышенного качества (ARMAT IEK, CHINT)).
	 - Указывается тип щита.
	 - Выбираются дополнительные функции щита.
	 - Напряжение и мощность ступеней калорифера.
	 - Далее выбирается тип, напряжение, мощность, ток и дополнительные функции каждого вентилятора (приточного, при наличии дополнительно приточного резервного, вытяжного, вытяжного резервного).
	 Если вытяжной вентилятор включается отдельно от приточного, то необходимо поставить префикс «о», например, Во - означает, что вытяжной вентилятор включается отдельно от приточного, при отсутствие данного префикса все вентиляторы включаются совместно с приточным. Если вытяжной вентилятор включается отдельно или совместно с приточным, то необходимо поставить префикс «ос».
	 Дополнительная функция /11 или /11.1 относится к резервному вентилятору и реализуется при наличии дополнительных функций /5.1, /5.2, /5.3 или /22 у основного и при необходимости у резервного вентиляторов.
	 При комплектации щита управления датчиками они поставляются без соединительного кабеля.
Дополнительные функции щитов управления типа ЩУВЭК

|
		 Номер дополнительной функции  |

		 Описание  |
|
		 3  |

		 Автоматическое поддержание заданной температуры притока  |
|
		 10  |

		 Включение/выключение по заданному времени (функция недельного таймера). Параметры уточнять при заказе.  |
|
		 12*  |

		 Управление клапаном рециркуляции в зимний период (смешением воздуха) с электроприводом напряжением 24В постоянного тока с регулировкой 0-10В  |
|
		 12.1*  |

		 Управление клапаном рециркуляции (смешением воздуха) в летний и зимний период (режим охлаждения) с электроприводом напряжением 24В постоянного тока с регулировкой 0-10В  |
|
		 13.1.1  |

		 Управление рекуперацией (пластинчатый рекуператор) без байпасного клапана  |
|
		 13.1.2  |

		 Управление рекуперацией (пластинчатый рекуператор) с байпасным клапаном с электроприводом с возвратной пружиной напряжением на 220В (управление открыто/закрыто)  |
|
		 13.1.3  |

		 Управление рекуперацией (пластинчатый рекуператор) без байпасного клапана и функцией размораживания путем изменения скорости вентиляторов  |
|
		 13.1.4  |

		 Управление рекуперацией (пластинчатый рекуператор) с байпасным клапаном с электроприводом напряжением 24В постоянного тока с регулировкой 0-10В  |
|
		 13.2.1**  |

		 Управление роторным рекуператором без изменения скорости вращения (вкл/выкл)  |
|
		 13.2.2**  |

		 Управление роторным рекуператором с изменением скорости вращения через ПЧ (асинхронный двигатель)  |
|
		 13.2.3**  |

		 Управление роторным рекуператором с изменением скорости вращения посредством подачи сигнала 0-10 В, для систем со встроенными регуляторами скорости  |
|
		 13.3  |

		 Управление рекуперацией (рекуператор с промежуточным теплоносителем)  |
|
		 14.1***  |

		 Управление водяным охладителем  |
|
		 14.2.1  |

		 Управление фреоновым охладителем 1 ступень  |
|
		 14.2.2  |

		 Управление фреоновым охладителем 2 ступени  |
|
		 14.3  |

		 Управление фреоновым охладителем инверторного типа  |
|
		 14.4  |

		 Управление фреоновым охладителем (без встроенной автоматики)  |
|
		 15.1****  |

		 Включение системы по сигналу комнатного термостата  |
|
		 15.2  |

		 Контроль температуры воздуха по комнатному аналоговому датчику. Включение системы при превышении заданной температуры помещения - режим «охлаждения» (отключение системы при достижении уставки), регулировка оборотов вентилятора в зависимости от температуры (для регулировки необходимы дополнительные функции)  |
|
		 15.3  |

		 Контроль температуры воздуха по комнатному аналоговому датчику. Включение системы при понижении заданной температуры помещения - режим «нагрев» (отключение системы при достижении уставки), регулировка оборотов вентилятора в зависимости от температуры (для регулировки необходимы дополнительные функции)  |
|
		 16.1  |

		 Контроль концентрации СО2по комнатному датчику  |
|
		 16.2  |

		 Контроль концентрации СО2 по датчику в вытяжном канале  |
|
		 16.3  |

		 Включение системы по сигналу от датчика угарного газа CO  |
|
		 16.4  |

		 Включение системы от газоанализатора (комплектация щита с датчиком)  |
|
		 16.5  |

		 Включение системы от газоанализатора (комплектация щита без датчика)
  |
|
		 17.1****  |

		 Включение системы по сигналу комнатного гигростата  |
|
		 17.2  |

		 Контроль влажности воздуха по комнатному аналоговому датчику. Управление системой по уровню влажности, регулировка оборотов вентилятора в зависимости от уровня влажности (для регулировки необходимы дополнительные функции)  |
|
		 17.3  |

		 Контроль влажности воздуха по канальному аналоговому датчику в вытяжном канале. Управление системой по уровню влажности, регулировка оборотов вентилятора в зависимости от уровня влажности (для регулировки необходимы дополнительные функции)  |
|
		 21  |

		 Преднагрев приточного воздуха перед рекуператором  |
|
		 24  |

		 Каскадное управление температурой в помещении по комнатному датчику температуры (компенсация температуры приточного воздуха по температуре комнатного)  |
|
		 25  |

		 Управление температурой вытяжного воздуха (температурой в помещении) по датчику температуры в вытяжном канале (компенсация температуры приточного воздуха по температуре вытяжного)  |
|
		 26.1  |

		 Возможность подключения щита к системе диспетчеризации по протоколу ModBusRTU, интерфейс RS-485, режим Slave  |
|
		 26.5  |

		 Возможность подключения щита к системе диспетчеризации по протоколу ModBus TCP, интерфейс Ethernet, режим Slave  |
|
		 27  |

		 Управление влажностью подаваемого воздуха посредством сотового (поверхностного) увлажнителя в зимний период  |
|
		 27.1  |

		 Управление влажностью подаваемого воздуха посредством парового увлажнителя в зимний период  |
|
		 28.1  |

		 Управление осушением воздуха  |
|
		 30.1  |

		 Проводной пульт управления типа кнопочный пост  |
|
		 30.4****  |

		 Выносной пульт с семисегментным ЖКИ (встраиваемый)  |
|
		 30.5****  |

		 Выносной пульт с семисегментным ЖКИ (накладной)  |
|
		 31*****  |

		 Управление щитом автоматики через Wi-fi соединение или internet  |
|
		 33  |

		 Управление секцией бактерицидной обработки воздуха  |
|
		 34  |

		 Питание ламп подсветки секций  |
|
		 35  |

		 Измерение температуры наружного воздуха в канале  |
|
		 36  |

		 Выходные релейные сигналы «Работа», «Авария» (NO, 1А, 220АС) для диспетчеризации  |
	 * Требуются на приточном и вытяжном канале клапаны c приводом на 24В постоянного тока с управлением 0-10В функция /4.2.2
	 ** При заказе необходимо указать напряжение, мощность и ток привода рекуператора.
	 *** Управляющий сигнал 0-10В , питание на привод: напряжение 24В постоянного тока, расчетная мощность до 5 ВА.
	 **** Степень пыле-влагозащиты IP20. Необходимо это учитывать при выборе данной функции и условий  планируемого места размещения устройства.
	 ***** В щите устанавливается сетевой шлюз. Управление происходит через Web браузер или мобильное приложение.
Дополнительные функции вентиляторов, подключаемых к щитам управления типа ЩУВЭК

|
		 Номер дополнительной функции  |

		 Описание  |
|
		 1.1  |

		 Регулировка оборотов вентилятора на 220В в ручном режиме  |
|
		 1.2  |

		 Регулировка оборотов вентилятора на 220В в автоматическом режиме (через контроллер)  |
|
		 1.4  |

		 Регулировка оборотов EC вентилятора на 220В в автоматическом режиме (через контроллер)  |
|
		 1.5  |

		 Регулировка оборотов однофазного вентилятора на 220В в ручном режиме с панели преобразователя частоты  |
|
		 1.6  |

		 Регулировка оборотов однофазного вентилятора на 220В посредством преобразователя частоты в автоматическом режиме (через контроллер)  |
|
		 2.1*  |

		 Регулировка оборотов вентилятора на 380В в ручном режиме (с панели преобразователя частоты)  |
|
		 2.2*  |

		 Регулировка оборотов вентилятора на 380В в автоматическом режиме (через контроллер)  |
|
		 2.3  |

		 Регулировка оборотов EC вентилятора на 380В в автоматическом режиме (через контроллер)  |
|
		 2.4*  |


			 Регулировка оборотов вентилятора на 380В ручном режиме (с панели преобразователя частоты), установка преобразователя частоты на 220В (только для двигателей вентиляторов мощностью до   |
|
		 2.5*  |

		 Регулировка оборотов вентилятора на 380В в автоматическом режиме (через контроллер), установка преобразователя частоты на 220В (только для двигателей вентиляторов мощностью до 2,2 кВт и переключаемых в схему работы от напряжения 3 фазы 220В)  |
|
		 4.1  |

		 Управление приводом воздушной заслонки на 220В с возвратной пружиной  |
|
		 4.1.1  |

		 Управление приводом воздушной заслонки на 220В с концевым выключателем и возвратной пружиной  |
|
		 4.2.1  |

		 Управление приводом воздушной заслонки на 24В постоянного тока с возвратной пружиной  |
|
		 4.2.2  |

		 Управление приводом воздушной заслонки на 24В постоянного тока с возвратной пружиной или без, с плавной регулировкой (управление 0..10В постоянного тока)  |
|
		 4.3  |

		 Управление приводом воздушной заслонки на 220В без возвратной пружины (управление открыто/закрыто)  |
|
		 4.4  |

		 Управление приводом воздушной заслонки на 24В постоянного тока без возвратной пружины (управление открыто/закрыто)  |
|
		 5.1**  |

		 Тепловое реле защиты двигателя на 380В  |
|
		 5.2**  |

		 Биметаллическое реле защиты двигателя на 220/380В  |
|
		 5.3**  |

		 Позисторное реле защиты двигателя на 220/380В  |
|
		 6***  |

		 Продувка нагревателя после выключения  |
|
		 7****  |

		 Индикация загрязнения воздушного фильтра  |
|
		 8  |

		 Управление подогревом ламелей воздушного клапана  |
|
		 8.1  |

		 Управление периметральным подогревом воздушного клапана  |
|
		 8.2  |

		 Управление подогревом ламелей и периметральным обогревом воздушного клапана  |
|
		 8.3  |

		 Управление подогревом привода воздушного клапана  |
|
		 11*****  |

		 АВР вентилятора (Автоматическое включение резервного вентилятора при аварийной остановке основного)  |
|
		 11.1*****  |

		 АВР вентилятора (Автоматическое включение резервного вентилятора при аварийной остановке основного) с функцией наработки часов (попеременная работа основного и резервного вентилятора через интервал времени)  |
|
		 22  |

		 Контроль работы вентилятора по реле давления  |
|
		 23******  |

		 Запуск вентиляторов по схеме «звезда-треугольник» только для двигателей с рабочими напряжениями (380Δ/660Y В) от 15 кВт и выше (невозможна для взрывозащищённых вентиляторов)  |
|
		 23.1  |

		 Запуск двигателя вентилятора посредством устройства плавного пуска, рекомендуется для двигателей мощностью от 11 кВт (только для общепромышленных двигателей, не дымоудаления)  |
	 * Расстояние от преобразователя частоты до вентилятора должно быть не более 30м (для неэкранированного кабеля)
	 ** Дополнительная функция /5.1 применяется для двигателей без встроенной термозащиты, а дополнительные функции /5.2 и /5.3 - для двигателей со встроенной термозащитой.
	 *** Дополнительная функция /6 указывается только у приточного вентилятора.
	 **** Дополнительная функция /7 «индикация загрязнения воздушного фильтра» указывается только у основного приточного или вытяжного вентилятора и, в зависимости от этого, контролирует состояние фильтра в приточном или вытяжном воздуховоде.
	 ***** Комплектация дополнительными функциями /11 и /11.1 невозможна без комплектации дополнительными функциями /5.1, /5.2, /5.3 или /22.
	 ****** Функция /23 запуск вентилятора по схеме «звезда-треугольник» невозможна для взрывозащищенных вентиляторов! А также НЕВОЗМОЖНА для вентиляторов у которых в клеммной коробке двигателя НЕТ выводов всех концов обмоток и (или) рабочее напряжение вентилятора НЕ соответствует 380Δ/660Y.
Пример функциональной схемы управления вентиляционной установкой на базе щита типа ЩУВЭК с пластинчатым рекуператором

	 1,12 - Электропривод воздушной заслонки (24В или 220В);
	 2, 7 - Дифференциальное реле давления (контроль работы вентиляторов);
	 3 - Электропривод байпасного клапана (напряжением 220В с возвратной пружиной);
	 4 - Дифференциальное реле давления (контроль обмерзания рекуператора);
	 5 - Цепь термостатов защиты от перегрева корпуса и ТЭНов;
	 6 – Электропривод крана охладителя (24В); 8 - Канальный датчик температуры приточного воздуха;
	 9, 10 - Дифференциальное реле давления (контроль засорения фильтра);
	 11 -  Датчик температуры наружного воздуха.
Маркировка для вышеуказанной функциональной схемы:
 Щит упр. IIк ЩУВЭК/3/13.1.2/14.1-К 30(380/3ф)18+12-П 2,2(380/5,1А)/4.1/5.1/6/7/22-В 2,2(380/5,1А)/4.1/5.1/7/22
	                 где: Щит упр. IIк ЩУВЭК – щит управления c комплектующими повышенного качества (IIк)
	                        приточной установкой с электрическим калорифером;
	                         /3/13.1.2/14.1 – номера дополнительных функций щита управления:
	                            - /3 – автоматическое поддержание заданной температуры;
	                            - /13.1.2 – управление рекуперацией (пластинчатый рекуператор) с байпасным клапаном
	                                с электроприводом с возвратной пружиной напряжением на 220В (управление открыто/закрыто);
	                            - /14.1 – управление водяным охладителем;
	                        К – калорифер;
	                       30(380/3ф) – мощность и напряжение электрокалорифера, кВт(В);
	                       18+12 – мощность каждой ступени электрокалорифера;
	                        П – приточный вентилятор;
	                        2,2(380/5,1А) – мощность, напряжение и ток приточного вентилятора, кВт(В/А);
	                            /4.1/5.1/6/7/22 – номера дополнительных функций приточного вентилятора:
	                             - /4.1 – управление приводом воздушной заслонки на 220В с возвратной пружиной;
	                             - /5.1 – тепловое реле защиты двигателя на 380В;
	                             - /6 – продувка нагревателя после выключения;
	                             - /7 – индикация загрязнения воздушного фильтра;
	                             - /22 – контроль работы вентилятора по реле давления;
	                        В – вытяжной вентилятор;
	                        2,2(380/5,1А) – мощность, напряжение и ток вытяжного вентилятора, кВт(В/А);
	                            /4.1/5.1/7/22 – номера дополнительных функций вытяжного вентилятора:
	                             - /4.1 – управление приводом воздушной заслонки на 220В с возвратной пружиной;
	                             - /5.1 – тепловое реле защиты двигателя на 380В;
	                             - /7 – индикация загрязнения воздушного фильтра;
	                             - /22 – контроль работы вентилятора по реле давления.
