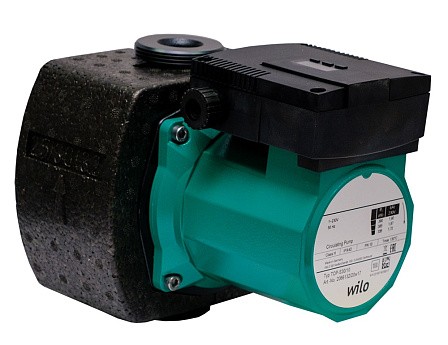

Насос Wilo-TOP-S

Циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением.

Данные позиции сняты с производства. Наличие продукции уточняйте у менеджеров.

получить консультацию

Описание товара

Характеристики моделей

Купить

Данные позиции сняты с производства. Наличие продукции уточняйте у менеджеров.

Циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением. Применяется в системах водяного отопления, промышленных циркуляционных установках, системах кондиционирования и закрытых контурах охлаждения.

Особенности

Допустимый диапазон температур при максимальной температуре окружающего среды +40°C: от -20°C до +130°C, в кратковременном режиме (2 ч) до +140°C, при использовании с защитным модулем Wilo-C: от -20°C до +110°C;
Корпус насоса с катафорезным покрытием (KTL) для защиты от коррозии при образовании конденсата выполнен серого чугуна (EN‐GJL-200, EN‐GJL-250), рабочее колесо из синтетического материала (PPE — 50% GF), вал насоса из нержавеющей стали (X46Cr13), подшипники из металлографита;
Ручная регулировка мощности с 3 ступенями частоты вращения;
Насос прост в установке благодаря комбинированному фланцу PN 6/PN 10 (для DN 40 — DN 65);
Класс защиты IP X4D;
Резьбовое или фланцевое соединение (в зависимости от типа) Rp 1 до DN 100;
Максимально допустимое рабочее давление: для моделей WILO-TOP-S 30/10 EM и WILO-TOP-S 30/10 DM —10 бар, для остальных моделей — 6/10 бар.

Габаритные и присоединительные размеры (мм)

Модель	A	B	С	D	D1	D2	D3	D4	H	H1	H2	L	L1	L2	M1	M2
WILO-TOP-S 40/7 EM WILO-TOP-S 40/7 DM	78	68	102	150	110	100	84	DN40	250	125	102	193	80	46	65	65
WILO-TOP-S 40/10 EM WILO-TOP-S 40/10 DM	90	80	117	150	110	100	84	DN40	250	125	109	216	92	59	65	65
WILO-TOP-S 50/7 EM WILO-TOP-S 50/7 DM	91	77	125	165	125	110	99	DN50	280	140	109	224	97	65	70	70
WILO-TOP-S 50/10 EM WILO-TOP-S 50/10 DM	101	87	125	165	125	110	99	DN50	280	140	109	222	99	71	70	75
WILO-TOP-S 65/10 EM WILO-TOP-S 65/10 DM	110	89	132	185	145	130	118	DN65	340	170	109	241	97	67	80	80

Технические характеристики

Модель	Напряжение, В/50Гц	Номинальная мощность мотора ,Вт	Частота вращения, об/мин	Потребляемая мощность, Вт	Ток, А			Конденсатор	Масса, кг
Модель	Напряжение, В/50Гц	Номинальная мощность мотора ,Вт	Частота вращения, об/мин	Потребляемая мощность, Вт	при 3~400В	при 3~230В*	при 1~230В	Конденсатор	Масса, кг
WILO-TOP-S 30/10 EM	1~230	180	2400/2550/2700	335/385/390	—	—	1,72/1,87/1,9	8,0 мкФ / 400 VDB	6,0
WILO-TOP-S 30/10 DM	3~400/230*	180	1950/2250/2650	195/270/380	0,35/0,48/0,78	0,61/0,84/1,35	—	—	6,0
WILO-TOP-S 40/7 EM	1~230	180	2200/2450/2650	330/380/390	—	—	1,7/1,88/1,93	8,0 мкФ / 400 VDB	11,0
WILO-TOP-S 40/7 DM	3~400/230*	180	1800/2100/2600	185/260/370	0,33/0,47/0,76	0,57/0,81/1,31	—	—	11,0
WILO-TOP-S 40/10 EM	1~230	350	2600/2800	610/680	—	—	3,18/3,47	16,0 мкФ / 400 VDB	15,0
WILO-TOP-S 40/10 DM	3~400/230*	350	2200/2500/2800	365/465/585	0,65/0,82/1,17	1,12/1,43/2,02	—	—	15,0
WILO-TOP-S 50/7 EM	1~230	350	2600/2800	630/690	—	—	3,35/3,49	16,0 мкФ / 400 VDB	16,0
WILO-TOP-S 50/7 DM	3~400/230*	350	2150/2450/2800	375/470/610	0,66/0,83/1,19	1,14/1,43/2,06	—	—	17,0
WILO-TOP-S 50/10 EM	1~230	450	2450/2800	730/820	—	—	3,72/3,94	25,0 мкФ / 400 VDB	18,0
WILO-TOP-S 50/10 DM	3~400/230*	450	2000/2300/2700	500/680/880	0,89/1,2/1,73	1,54/2,09/3,0	—	—	18,0
WILO-TOP-S 65/10 EM	1~230	450	2450/2800	690/790	—	—	3,51/3,78	25,0 мкФ / 400 VDB	21,0
WILO-TOP-S 65/10 DM	3~400/230*	450	1950/2250/2650	470/630/845	0,83/1,1/1,67	1,44/1,91/2,89	—	—	21,0

* опционально со штекером переключения 3~230В.

Функции

Режимы работы

Переключение ступеней частоты вращения.

Ручное управление

Настройка ступеней частоты вращения: 3 ступени частоты вращения (2 ступени частоты вращения у однофазных насосов с P2≥350 Вт).
Автоматическое управление.
Полная защита мотора с интегрированной электронной системой отключения (серийное оснащение только для трехфазных насосов с P2≥180 Вт и однофазных насосов P2≥350 Вт, в качестве опции для всех типов с защитным модулем Wilo‐C).

Внешнее управление

Управляющий вход «Выкл. по приоритету» (в качестве опции для всех типов с защитным модулем Wilo‐C).

Сигнализация и индикация

Раздельная/обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт) (в качестве опции для всех типов с защитным модулем Wilo‐C).
Обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт) (серийное оснащение только для 3~насосов с P2≥180 Вт и 1~ насосов с P2≥350 Вт, опционально для всех типов с защитным модулем Wilo-C).
Раздельная сигнализация о работе (беспотенциальный нормальноразомкнутый контакт) (в качестве опции для всех типов с защитным модулем Wilo‐C).
Защитный контакт обмотки (ЗКО, беспотенциальный размыкающий контакт) только для однофазных насосов с P2=180 Вт).
Световая индикация неисправности (серийное оснащение только для трехфазных насосов с P2≥180 Вт и для однофазных насосов с P2≥350 Вт, в качестве опции для всех типов с защитным модулем Wilo-C).
Контрольная лампа направления вращения (только для трехфазных насосов).

Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)

Режим работы «основной/резервный» (автоматическое переключение насосов по сигналу неисправности/по таймеру): в качестве опции для всех типов насосов с защитным модулем Wilo-С.
