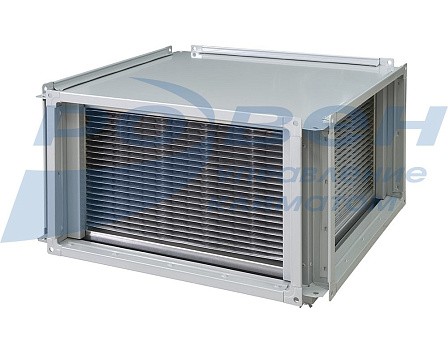

Пластинчатые рекуператоры RVP-KR

Пластинчатые рекуператоры служат для утилизации тепла (холода) в системах вентиляции и кондиционирования воздуха в общественных и жилых зданиях.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить

Пластинчатые рекуператоры служат для утилизации тепла (холода) в системах вентиляции и кондиционирования воздуха в общественных и жилых зданиях. Температура эксплуатации -30...+40 °С.

Поверхность теплообмена пластинчатых рекуператоров представляет собой наборку специально спрофилированных алюминиевых пластин толщиной 0,2 мм.

Корпус пластинчатых рекуператоров изготавливается из оцинкованного стального листа и оснащается специальными фланцами для установки их в системах вентиляции и кондиционирования воздуха. В холодный период года на пластинах рекуператора может образовываться некоторое количество конденсата, которое отводится через специальные штуцера и гидрозатворы.

Съемная крышка рекуператора конструктивно имеет наиболее низкую точку, предусмотренную для выпуска конденсата. Прилагающийся в комплекте штуцер для слива конденсата необходимо разместить в данной точке (после монтажа рекуператора), просверлив отверстие под его установку.

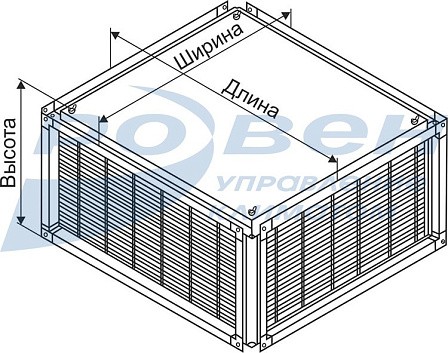

Габаритные и присоединительные размеры рекуператоров

Рекуператор чертеж.jpg

Модель

Размеры, мм

Масса, кг

L

H

L1

H1

L2

H2

L3

ØD

RVP-KR 40-20

400

200

422

222

536

270

500

9

20,3

RVP-KR 50-25

500

250

522

272

636

320

600

27,6

RVP-KR 50-30

500

300

522

322

636

370

600

28,9

RVP-KR 60-30

600

300

622

322

736

370

700

37,6

RVP-KR 60-35

600

350

622

372

736

420

700

39,3

RVP-KR 70-40

700

400

722

422

836

470

800

47,4

RVP-KR 80-50

800

500

822

522

936

570

900

72,7

RVP-KR 100-50

1000

500

1022

522

1136

570

1100

89,8

Рекуператор сконструирован для использования в вентиляционных системах как с параллельной разводкой трассы притока и вытяжки, так и с перпендикулярной или диагональной под углом 45°С, а также их комбинаций.

Варианты размещения рекуператора в канале в соответствии с ориентировкой колен


Эффективность пластинчатых рекуператоров в зависимости от скорости потока воздуха

Эффективность рекуператоров.jpg

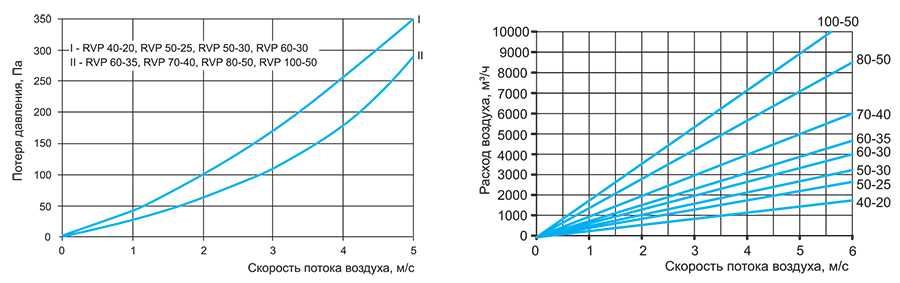

Аэродинамические характеристики рекуператоров во фронтальном сечении (LxH)

 Аэродинамика общая.jpg

Байпас, защита от замерзания

При температуре наружного воздуха ниже -10°С , необходимо выбрать установку предварительного подогрева воздуха перед рекуператором, который обеспечит повышение температуры воздуха на входе в рекуператор или установку байпаса. В противном случае, существует опасность замерзания и выход из строя всей вентсистемы.

Байпас рекуператора осуществляется при помощи установки заслонки и обводного канала на приточной ветке с целью обеспечения защиты от замерзания или в случае полностью автоматического отключения рекуператора в системах без охлаждения. Сечение канала байпаса должно составлять 40% сечения соединительных фланцев рекуператора.

Установка рекуператора с байпасом

Рекуператор с байпасом.jpg

Установка рекуператора без байпаса

Рекуператор без байпаса.jpg

1 – решетка наружная; 2 – канальный датчик температуры наружного воздуха; 3 – воздушная заслонка; 4 – фильтр;
5 – рекуператор; 6 – вентилятор; 7 – калорифер; 8 – канальный датчик температуры приточного воздуха;
9 – шумоглушитель; 10 – канальный датчик температуры вытяжного воздуха.

Не представленные в наличии модели доступны к поставке под заказ

Наименование
Единица измерения
Масса, кг
Стоимость
шт
45.411
37 945 ₽
шт
54.88
54 107 ₽
шт
47.861
61 156 ₽
шт
65.152
66 857 ₽
шт
47.605
80 734 ₽
