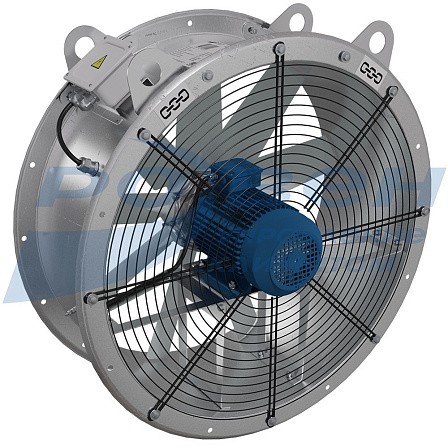

Напорные осевые вентиляторы РОСА-VGT
Напорные осевые вентиляторы РОСА-VGT – предназначены для циркуляции воздуха в период хранения овощной продукции в хранилищах и способны функционировать в течение длительного времени, при этом затрачивая на работу минимум электроэнергии.
Вентиляторы обеспечивают равномерное распределение воздушных масс в среде хранимой овощной продукции, пропускают необходимые объемы воздуха, предотвращают образование конденсата и излишков углекислого газа, одновременно обеспечивая передачу и распределение необходимой влажности.
Необходимая мощность вентиляторов должна соответствовать расчетным требованиям для хранения определенного вида овощей, под каждую технологию хранения необходимо подбирать различные характеристики вентиляторов.
Вентиляторы состоят из рабочего колеса с регулируемым углом установки лопаток, цельносварного цилиндрического корпуса, выполненного из оцинкованной стали и асинхронного электродвигателя, размещенного в корпусе на подмоторной раме.
Корпус вентилятора выполнен в виде цилиндрической обечайки из оцинкованной стали на специализированном оборудовании с высокой точностью кругового сечения. С двух сторон корпуса расположены фланцы унифицированных размеров.
Регулировка угла установки лопаток рабочего колеса производится в момент первичной сборки. Лопатки выполнены объемными, литьем под давлением, что обеспечивает прочность и устойчивость колеса при высоких окружных скоростях.
Пример использования вентиляторов
Технические характеристики вентилятора РОСА-VGT/10
|
№ вент |
Наименование |
Nдв, кВт |
n, |
Ток, А при 380В |
Масса, кг |
Q, м3\ч |
|||||
|
100 Па |
150 Па |
200 Па |
250 Па |
300 Па |
350 Па |
||||||
|
6,3 |
РОСА-VGT/10S-GM/MW-6,3-О-R3L/6,3/PAG/130-A/0,75/1500/220-380/1-У2 |
0,75 |
1500 |
2,05 |
30,2 |
9380 |
7790 |
5360 |
3080 |
120 |
- |
|
РОСА-VGT/10S-GM/MW-6,3-О-R3L/6,3/PAG/134-A/1,1/1500/220-380/1-У2 |
1,1 |
1500 |
2,85 |
39,4 |
10690 |
9480 |
6850 |
3840 |
1060 |
- |
|
|
7,1 |
РОСА-VGT/10S-GM/MW-7,1-О-R3L/7,1/PAG/150-A/1,1/1500/220-380/1-У2 |
1,1 |
1500 |
2,85 |
45,4 |
11400 |
9770 |
7670 |
5370 |
2260 |
- |
|
РОСА-VGT/10S-GM/MW-7,1-О-R3L/7,1/PAG/154-A/1,5/1500/220-380/1-У2 |
1,5 |
1500 |
3,72 |
47,6 |
14700 |
13000 |
10600 |
7820 |
4540 |
2020 |
|
|
8,0 |
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/PAG/106-A/1,1/1500/220-380/1-У2 |
1,1 |
1500 |
2,85 |
46,6 |
13880 |
10200 |
6020 |
3230 |
692 |
- |
|
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/PAG/110-A/1,5/1500/220-380/1-У2 |
1,5 |
1500 |
3,72 |
48,8 |
18200 |
15000 |
9320 |
5970 |
3620 |
1220 |
|
|
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/PAG/234-A/2,2/1500/220-380/1-У2 |
2,2 |
1500 |
5,1 |
59,5 |
25200 |
23400 |
21200 |
18700 |
14200 |
10800 |
|
|
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/PAG/90-A/3,0/1500/220-380/1-У2 |
3,0 |
1500 |
6,8 |
67,3 |
26700 |
25000 |
22900 |
20300 |
15300 |
11800 |
|
|
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/PAG/14-A/4,0/1500/220-380/1-У2 |
4,0 |
1500 |
8,8 |
72,9 |
29300 |
27900 |
26400 |
24600 |
22200 |
19100 |
|
|
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/PAG/318-A/5,5/1500/220-380/1-У2 |
5,5 |
1500 |
11,7 |
85,6 |
33500 |
32300 |
31000 |
29500 |
27800 |
25700 |
|
|
9,0 |
РОСА-VGT/10S-GM/MW-9,0-О-R5Z/9,0/PAG/402-A/2,2/1500/220-380/1-У2 |
2,2 |
1500 |
5,1 |
71,1 |
26000 |
22300 |
17200 |
11700 |
8730 |
5730 |
|
РОСА-VGT/10S-GM/MW-9,0-О-R5Z/9,0/PAG/410-A/3,0/1500/220-380/1-У2 |
3,0 |
1500 |
6,8 |
80,2 |
31300 |
29200 |
26900 |
24200 |
20900 |
16500 |
|
|
РОСА-VGT/10S-GM/MW-9,0-О-R5Z/9,0/PAG/154-A/4,0/1500/220-380/1-У2 |
4,0 |
1500 |
8,8 |
85,0 |
35700 |
33700 |
31400 |
28700 |
25400 |
20200 |
|
|
РОСА-VGT/10S-GM/MW-9,0-О-R5Z/9,0/PAG/414-01-A/5,5/1500/220-380/1-У2 |
5,5 |
1500 |
11,7 |
96,8 |
37900 |
35900 |
33400 |
30800 |
27000 |
20600 |
|
|
РОСА-VGT/10S-GM/MW-9,0-О-R5Z/9,0/PAG/82-A/7,5/1500/220-380/1-У2 |
7,5 |
1500 |
15,6 |
127,9 |
41700 |
40300 |
39100 |
37700 |
36200 |
34600 |
|
|
10,0 |
РОСА-VGT/10S-GM/MW-10,0-О-R5Z/10,0/PAG/126-A/4,0/1500/220-380/1-У2 |
4,0 |
1500 |
8,8 |
90,9 |
35200 |
33000 |
30600 |
28000 |
25100 |
21000 |
|
РОСА-VGT/10S-GM/MW-10,0-О-R5Z/10,0/PAG/178-A/5,5/1500/220-380/1-У2 |
5,5 |
1500 |
11,7 |
100,7 |
40800 |
38600 |
36100 |
33600 |
30700 |
27200 |
|
|
РОСА-VGT/10S-GM/MW-10,0-О-R5Z/10,0/PAG/198-A/7,5/1500/220-380/1-У2 |
7,5 |
1500 |
15,6 |
130,7 |
49000 |
46200 |
43500 |
40300 |
36500 |
31200 |
|
|
12,5 |
РОСА-VGT/10S-GM/MW-12,5-О-R5Z/12,5/PAG/26-A/5,5/1500/220-380/1-У2 |
5,5 |
1500 |
11,7 |
117,8 |
49100 |
46900 |
44700 |
42700 |
40600 |
38400 |
|
РОСА-VGT/10S-GM/MW-12,5-О-R5Z/12,5/PAG/54-01-A/7,5/1500/220-380/1-У2 |
7,5 |
1500 |
15,6 |
148,2 |
63200 |
60800 |
58200 |
55600 |
25800 |
49700 |
|
Технические характеристики вентилятора РОСА-VGT/20
|
№ вент |
Наименование |
Nдв, кВт |
n, |
Ток, А при 380В |
Масса, кг |
Q, м3\ч |
|||||
|
100 Па |
150 Па |
200 Па |
250 Па |
300 Па |
350 Па |
||||||
|
6,3 |
РОСА-VGT/20L-GM/MW-6,3-О-R3L/6,3/PAG/130-A/0,75/1500/220-380/1-У2 |
0,75 |
1500 |
2,05 |
45 |
9940 |
8180 |
5625 |
3200 |
125 |
- |
|
РОСА-VGT/20L-GM/MW-6,3-О-R3L/6,3/PAG/134-A/1,1/1500/220-380/1-У2 |
1,1 |
1500 |
2,85 |
54 |
11330 |
9950 |
7195 |
3995 |
1090 |
- |
|
|
7,1 |
РОСА-VGT/20L-GM/MW-7,1-О-R3L/7,1/PAG/150-A/1,1/1500/220-380/1-У2 |
1,1 |
1500 |
2,85 |
64 |
12050 |
10250 |
8050 |
5585 |
2325 |
- |
|
РОСА-VGT/20L-GM/MW-7,1-О-R3L/7,1/PAG/154-A/1,5/1500/220-380/1-У2 |
1,5 |
1500 |
3,72 |
66 |
15500 |
13650 |
11100 |
81000 |
4675 |
- |
|
|
8,0 |
РОСА-VGT/20L-GM/MW-8,0-О-R4Z/8,0/PAG/106-A/1,1/1500/220-380/1-У2 |
1,1 |
1500 |
2,85 |
69,4 |
14600 |
10710 |
6325 |
3360 |
715 |
- |
|
РОСА-VGT/20L-GM/MW-8,0-О-R4Z/8,0/PAG/110-A/1,5/1500/220-380/1-У2 |
1,5 |
1500 |
3,72 |
71,6 |
19300 |
15750 |
9785 |
6200 |
3725 |
1255 |
|
|
РОСА-VGT/20L-GM/MW-8,0-О-R4Z/8,0/PAG/234-A/2,2/1500/220-380/1-У2 |
2,2 |
1500 |
5,1 |
81,7 |
26700 |
24570 |
22260 |
19400 |
14600 |
11100 |
|
|
РОСА-VGT/20L-GM/MW-8,0-О-R4Z/8,0/PAG/90-A/3,0/1500/220-380/1-У2 |
3,0 |
1500 |
6,8 |
89,9 |
28300 |
26250 |
24045 |
21100 |
15750 |
12100 |
|
|
РОСА-VGT/20L-GM/MW-8,0-О-R4Z/8,0/PAG/14-A/4,0/1500/220-380/1-У2 |
4,0 |
1500 |
8,8 |
95,3 |
31050 |
29295 |
27720 |
25580 |
22800 |
19600 |
|
|
РОСА-VGT/20L-GM/MW-8,0-О-R4Z/8,0/PAG/318-A/5,5/1500/220-380/1-У2 |
5,5 |
1500 |
11,7 |
108,4 |
35510 |
33915 |
32550 |
30680 |
28600 |
26400 |
|
|
9,0 |
РОСА-VGT/20L-GM/MW-9,0-О-R5Z/9,0/PAG/402-A/2,2/1500/220-380/1-У2 |
2,2 |
1500 |
5,1 |
95,5 |
27560 |
23415 |
18060 |
12160 |
8900 |
5900 |
|
РОСА-VGT/20L-GM/MW-9,0-О-R5Z/9,0/PAG/410-A/3,0/1500/220-380/1-У2 |
3,0 |
1500 |
6,8 |
102,7 |
33170 |
30660 |
28245 |
25160 |
21500 |
16995 |
|
|
РОСА-VGT/20L-GM/MW-9,0-О-R5Z/9,0/PAG/154-A/4,0/1500/220-380/1-У2 |
4,0 |
1500 |
8,8 |
109,5 |
37800 |
35385 |
32970 |
29800 |
26100 |
20805 |
|
|
РОСА-VGT/20L-GM/MW-9,0-О-R5Z/9,0/PAG/414-01-A/5,5/1500/220-380/1-У2 |
5,5 |
1500 |
11,7 |
119,2 |
40170 |
37695 |
35070 |
32000 |
27800 |
21200 |
|
|
РОСА-VGT/20L-GM/MW-9,0-О-R5Z/9,0/PAG/82-A/7,5/1500/220-380/1-У2 |
7,5 |
1500 |
15,6 |
135,0 |
44200 |
42315 |
41055 |
39200 |
37200 |
35600 |
|
|
10,0 |
РОСА-VGT/20L-GM/MW-10,0-О-R5Z/10,0/PAG/126-A/4,0/1500/220-380/1-У2 |
4,0 |
1500 |
8,8 |
117,3 |
37300 |
34650 |
32130 |
29100 |
25800 |
21600 |
|
РОСА-VGT/20L-GM/MW-10,0-О-R5Z/10,0/PAG/178-A/5,5/1500/220-380/1-У2 |
5,5 |
1500 |
11,7 |
127,1 |
43200 |
40530 |
37905 |
34900 |
31600 |
28000 |
|
|
РОСА-VGT/20L-GM/MW-10,0-О-R5Z/10,0/PAG/198-A/7,5/1500/220-380/1-У2 |
7,5 |
1500 |
15,6 |
157,5 |
51900 |
48510 |
45675 |
41900 |
37500 |
32100 |
|
|
12,5 |
РОСА-VGT/20L-GM/MW-12,5-О-R5Z/12,5/PAG/26-A/5,5/1500/220-380/1-У2 |
5,5 |
1500 |
11,7 |
145,9 |
52000 |
49245 |
46950 |
44400 |
41800 |
39500 |
|
РОСА-VGT/20L-GM/MW-12,5-О-R5Z/12,5/PAG/54-01-A/7,5/1500/220-380/1-У2 |
7,5 |
1500 |
15,6 |
176,3 |
66900 |
63840 |
61100 |
57800 |
26500 |
51100 |
|
Габаритные и присоединительные размеры вентилятора РОСА-VGT/10
|
№ вент |
Наименование |
D1 |
D2 |
D3 |
L |
L1 |
n |
|
6,3 |
РОСА-VGT/10S-GM/MW-6,3-О-R3L/6,3/PAG/130-A/0,75/1500/220-380/1-У2 |
630 |
690 |
730 |
250 |
325 |
12 |
|
РОСА-VGT/10S-GM/MW-6,3-О-R3L/6,3/PAG/134-A/1,1/1500/220-380/1-У2 |
630 |
690 |
730 |
290 |
359,5 |
12 |
|
|
7,1 |
РОСА-VGT/10S-GM/MW-7,1-О-R3L/7,1/PAG/150-A/1,1/1500/220-380/1-У2 |
710 |
770 |
810 |
300 |
400 |
16 |
|
РОСА-VGT/10S-GM/MW-7,1-О-R3L/7,1/PAG/154-A/1,5/1500/220-380/1-У2 |
710 |
770 |
810 |
300 |
369,5 |
16 |
|
|
8,0 |
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/PAG/106-A/1,1/1500/220-380/1-У2 |
800 |
860 |
900 |
300 |
369,5 |
16 |
|
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/PAG/110-A/1,5/1500/220-380/1-У2 |
800 |
860 |
900 |
300 |
387 |
16 |
|
|
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/PAG/234-A/2,2/1500/220-380/1-У2 |
800 |
860 |
900 |
350 |
443 |
16 |
|
|
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/PAG/90-A/3,0/1500/220-380/1-У2 |
800 |
860 |
900 |
380 |
475 |
16 |
|
|
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/PAG/14-A/4,0/1500/220-380/1-У2 |
800 |
860 |
900 |
380 |
475 |
16 |
|
|
РОСА-VGT/10S-GM/MW-8,0-О-R4Z/8,0/PAG/318-A/5,5/1500/220-380/1-У2 |
800 |
860 |
900 |
410 |
507,5 |
16 |
|
|
9,0 |
РОСА-VGT/10S-GM/MW-9,0-О-R5Z/9,0/PAG/402-A/2,2/1500/220-380/1-У2 |
900 |
960 |
1035 |
350 |
441,5 |
16 |
|
РОСА-VGT/10S-GM/MW-9,0-О-R5Z/9,0/PAG/410-A/3,0/1500/220-380/1-У2 |
900 |
960 |
1035 |
380 |
475 |
16 |
|
|
РОСА-VGT/10S-GM/MW-9,0-О-R5Z/9,0/PAG/154-A/4,0/1500/220-380/1-У2 |
900 |
960 |
1035 |
380 |
475 |
16 |
|
|
РОСА-VGT/10S-GM/MW-9,0-О-R5Z/9,0/PAG/414-01-A/5,5/1500/220-380/1-У2 |
900 |
960 |
1035 |
410 |
507,5 |
16 |
|
|
РОСА-VGT/10S-GM/MW-9,0-О-R5Z/9,0/PAG/82-A/7,5/1500/220-380/1-У2 |
900 |
960 |
1035 |
410 |
531 |
16 |
|
|
10,0 |
РОСА-VGT/10S-GM/MW-10,0-О-R5Z/10,0/PAG/126-A/4,0/1500/220-380/1-У2 |
1000 |
1070 |
1135 |
380 |
495 |
16 |
|
РОСА-VGT/10S-GM/MW-10,0-О-R5Z/10,0/PAG/178-A/5,5/1500/220-380/1-У2 |
1000 |
1070 |
1135 |
380 |
505 |
16 |
|
|
РОСА-VGT/10S-GM/MW-10,0-О-R5Z/10,0/PAG/198-A/7,5/1500/220-380/1-У2 |
1000 |
1070 |
1135 |
410 |
551 |
16 |
|
|
12,5 |
РОСА-VGT/10S-GM/MW-12,5-О-R5Z/12,5/PAG/26-A/5,5/1500/220-380/1-У2 |
1250 |
1320 |
1385 |
380 |
505 |
16 |
|
РОСА-VGT/10S-GM/MW-12,5-О-R5Z/12,5/PAG/54-01-A/7,5/1500/220-380/1-У2 |
1250 |
1320 |
1385 |
410 |
551 |
16 |
Габаритные и присоединительные размеры вентилятора РОСА-VGT/20
|
№ вент |
Наименование |
D1 |
D2 |
D3 |
L |
D4 |
D5 |
D6 |
n |
n1 |
|
6,3 |
РОСА-VGT/20L-GM/MW-6,3-О-R3L/6,3/PAG/130-A/0,75/1500/220-380/1-У2 |
630 |
690 |
730 |
407,5 |
860 |
900 |
800 |
12 |
16 |
|
РОСА-VGT/20L-GM/MW-6,3-О-R3L/6,3/PAG/134-A/1,1/1500/220-380/1-У2 |
630 |
690 |
730 |
447,5 |
860 |
900 |
800 |
12 |
16 |
|
|
7,1 |
РОСА-VGT/20L-GM/MW-7,1-О-R3L/7,1/PAG/150-A/1,1/1500/220-380/1-У2 |
710 |
770 |
810 |
477,5 |
960 |
1035 |
900 |
16 |
16 |
|
РОСА-VGT/20L-GM/MW-7,1-О-R3L/7,1/PAG/154-A/1,5/1500/220-380/1-У2 |
710 |
770 |
810 |
477,5 |
960 |
1035 |
900 |
16 |
16 |
|
|
8,0 |
РОСА-VGT/20L-GM/MW-8,0-О-R4Z/8,0/PAG/106-A/1,1/1500/220-380/1-У2 |
800 |
860 |
900 |
500 |
1070 |
1035 |
1000 |
16 |
16 |
|
РОСА-VGT/20L-GM/MW-8,0-О-R4Z/8,0/PAG/110-A/1,5/1500/220-380/1-У2 |
800 |
860 |
900 |
500 |
1070 |
1035 |
1000 |
16 |
16 |
|
|
РОСА-VGT/20L-GM/MW-8,0-О-R4Z/8,0/PAG/234-A/2,2/1500/220-380/1-У2 |
800 |
860 |
900 |
550 |
1070 |
1035 |
1000 |
16 |
16 |
|
|
РОСА-VGT/20L-GM/MW-8,0-О-R4Z/8,0/PAG/90-A/3,0/1500/220-380/1-У2 |
800 |
860 |
900 |
580 |
1070 |
1035 |
1000 |
16 |
16 |
|
|
РОСА-VGT/20L-GM/MW-8,0-О-R4Z/8,0/PAG/14-A/4,0/1500/220-380/1-У2 |
800 |
860 |
900 |
580 |
1070 |
1035 |
1000 |
16 |
16 |
|
|
РОСА-VGT/20L-GM/MW-8,0-О-R4Z/8,0/PAG/318-A/5,5/1500/220-380/1-У2 |
800 |
860 |
900 |
610 |
1070 |
1035 |
1000 |
16 |
16 |
|
|
9,0 |
РОСА-VGT/20L-GM/MW-9,0-О-R5Z/9,0/PAG/402-A/2,2/1500/220-380/1-У2 |
900 |
960 |
1035 |
575 |
1195 |
1255 |
1120 |
16 |
16 |
|
РОСА-VGT/20L-GM/MW-9,0-О-R5Z/9,0/PAG/410-A/3,0/1500/220-380/1-У2 |
900 |
960 |
1035 |
575 |
1195 |
1255 |
1120 |
16 |
16 |
|
|
РОСА-VGT/20L-GM/MW-9,0-О-R5Z/9,0/PAG/154-A/4,0/1500/220-380/1-У2 |
900 |
960 |
1035 |
605 |
1195 |
1255 |
1120 |
16 |
16 |
|
|
РОСА-VGT/20L-GM/MW-9,0-О-R5Z/9,0/PAG/414-01-A/5,5/1500/220-380/1-У2 |
900 |
960 |
1035 |
605 |
1195 |
1255 |
1120 |
16 |
16 |
|
|
РОСА-VGT/20L-GM/MW-9,0-О-R5Z/9,0/PAG/82-A/7,5/1500/220-380/1-У2 |
900 |
960 |
1035 |
635 |
1195 |
1255 |
1120 |
16 |
16 |
|
|
10,0 |
РОСА-VGT/20L-GM/MW-10,0-О-R5Z/10,0/PAG/126-A/4,0/1500/220-380/1-У2 |
1000 |
1070 |
1135 |
630 |
1320 |
1385 |
1250 |
16 |
16 |
|
РОСА-VGT/20L-GM/MW-10,0-О-R5Z/10,0/PAG/178-A/5,5/1500/220-380/1-У2 |
1000 |
1070 |
1135 |
630 |
1320 |
1385 |
1250 |
16 |
16 |
|
|
РОСА-VGT/20L-GM/MW-10,0-О-R5Z/10,0/PAG/198-A/7,5/1500/220-380/1-У2 |
1000 |
1070 |
1135 |
660 |
1320 |
1385 |
1250 |
16 |
16 |
|
|
12,5 |
РОСА-VGT/20L-GM/MW-12,5-О-R5Z/12,5/PAG/26-A/5,5/1500/220-380/1-У2 |
1250 |
1320 |
1385 |
692 |
1680 |
1735 |
1600 |
16 |
24 |
|
РОСА-VGT/20L-GM/MW-12,5-О-R5Z/12,5/PAG/54-01-A/7,5/1500/220-380/1-У2 |
1250 |
1320 |
1385 |
722 |
1680 |
1735 |
1600 |
16 |
24 |
Электрические схемы подключения вентиляторов в сеть 380 В
Не представленные в наличии модели доступны к поставке под заказ
Оповестить о поступлении
Всю необходимую информацию также можно получить по телефону «горячей линии»
+ 7 800 200 93 96 получить консультацию
