Воздухораспределитель эжекционный панельный ВЭПш

Воздухораспределители эжекционные панельные штампованные ВЭПш предназначены для подачи приточного воздуха системами вентиляции, воздушного отопления и кондиционирования воздуха в рабочую зону производственных помещений с избытком тепла.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить
Видео

Воздухораспределители эжекционные панельные штампованные ВЭПш и панели типа П-ВЭПшУ предназначены для подачи приточного воздуха системами вентиляции, воздушного отопления и кондиционирования воздуха в рабочую зону производственных помещений с избытком тепла, а также на любом уровне производственных, общественных и лабораторных помещений высотой до 4 м.

ВЭПш - напольный в рабочей зоне, потолочный с вертикальным подводом воздуха через воздуховод прямоугольного сечения.

Выпускаются в конструктивном исполнении: напольные с односторонним, 2-х, 3-х сторонним выпуском воздуха и с подводом воздуха сверху, потолочные с вертикальным и боковым подводом воздуха. Расход воздуха от 5 до 40 тыс. м3/ч, аэродинамическое сопротивление от 25 до 350 Па, масса от 9,6 до 168 кг.

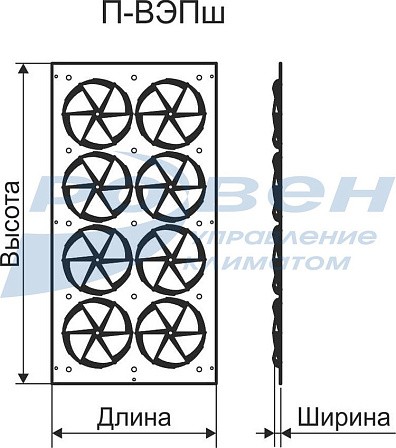

Воздухораспределительная панель П-ВЭПш

ВЭПш - панель воздухораспределительная с односторонней подачей воздуха для напольной установки в рабочей зоне и потолочной установки с вертикальным подводом воздуха через воздуховод прямоугольного сечения.

Технические характеристики


Модель

А1

H1

Расход воздуха, м3

Общее число закручивателей, шт

Масса, кг

Панель П-ВЭПш 2*2/278*296

264

-

156-625

4

0,6

Панель П-ВЭПш 2*4/278*522

264

244

313-1250

8

1,2

Панель П-ВЭПш 4*4/522*522

508

366

625-2500

16

2,4

Панель П-ВЭПш 2*6/278*766

264

488

469-1875

12

3

Панель П-ВЭПш 4*6/522*766

508

488

938-3750

24

6

Панель П-ВЭПш 2*8/278*1010

264

732

625-2500

16

3,6

Панель П-ВЭПш 4*8/522*1010

508

732

1250-5000

32

7,2

МАРКИРОВКА:

Панель П-ВЭПш 2*2/278х296
                где:    Панель П-ВЭПш - тип воздухораспределителя;
                          2*2 - количество рядов и количество завихрителей в ряду;
                          278х296 - габаритные размеры панели (AxH), мм.

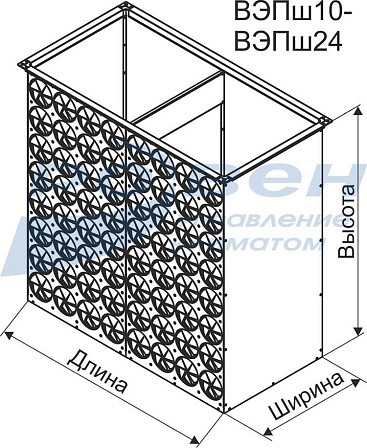

Воздухораспределители ВЭПш10-ВЭПш24

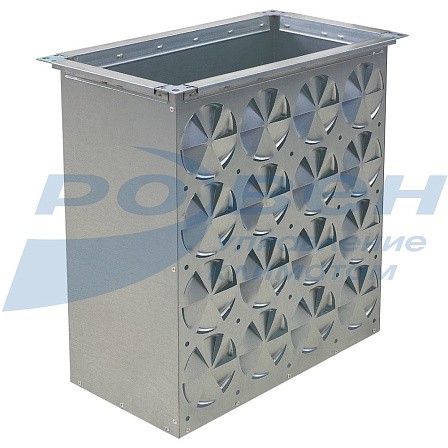

Воздухораспределитель состоит из воздухораздающей панели и короба, выполненных из оцинкованной стали. Панель П-ВЭПш10 имеет 16 закручивателей и 20 воздухораздающих отверстий. Расчетная площадь панели 0,25 м2. Панель П-ВЭПш11  имеет 32 закручивателя и 40 воздухораздающих отверстий. Расчетная площадь панели 0.5 м2.

Технические характеристики


Модель

Габаритные

размеры A*B*H

Размер присоединительного фланца a*b

Расход

воздуха, м3

Общее число закручивателей, шт

Масса, кг

ВЭПш10 500*250*550

500*250*550

500*250

625-2500

16

9,1

ВЭПш11 500*500*1040

500*500*1040

500*500

1250-5000

32

22,6

ВЭПш12 998*500*1040

998*500*1040

998*500

2500-10000

64

45,2

ВЭПш13 1496*500*1040

1496*500*1040

1496*500

3750-15000

96

67,8

ВЭПш14 1995*500*1040

1995*500*1040

1995*500

5000-20000

128

90,4

ВЭПш21 500*500*2076

500*500*2076

500*500

2500-10000

64

45,2

ВЭПш22 998*500*2076

998*500*2076

998*500

5000-20000

128

90,4

ВЭПш23 1496*500*2076

1496*500*2076

1496*500

7500-30000

192

135,6

ВЭПш24 1995*500*2076

1995*500*2076

1995*500

10000-40000

256

180,8


 МАРКИРОВКА:

Воздухораспределитель ВЭПш11 500*500*1040
                где:    ВЭПш11 - тип воздухораспределителя;
                          500*500*1040 - габаритные размеры воздухораспределителя (AxBxH), мм.

Воздухораспределители ВЭПш-Гв

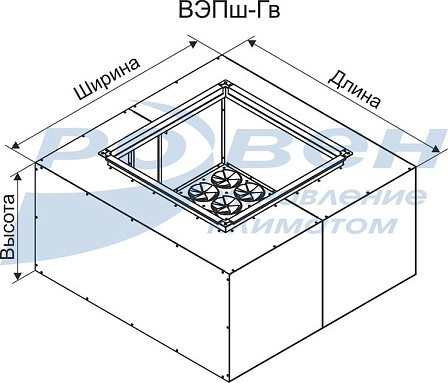

ВЭПш Гв - воздухораспределители потолочные с вертикальным подводом воздуха через воздуховод прямоугольного сечения.

Технические характеристики


Модель

Габаритные

размеры A*B*H

Размер присоединительного фланца a*b

Расход воздуха, м3

Общее число закручивателей, шт

Масса, кг

ВЭПш11Гв 500*500*1036

500*500*1036

400*400

1250-5000

32

30

ВЭПш12Гв 998*500*1036

998*500*1036

630*630

2500-10000

64

46

ВЭПш13Гв 1496*500*1036

1496*500*1036

800*800

3750-15000

96

68

ВЭПш14Гв 1995*500*1036

1995*500*1036

890*890

5000-20000

128

91

ВЭПш22Гв 998*500*2072

998*500*2072

800*800

5000-20000

128

91

ВЭПш23Гв 1496*500*2072

1496*500*2072

1110*1110

7500-30000

192

135,6

ВЭПш24Гв 1995*500*2072

1995*500*2072

1250*1250

10000-40000

256

180,8


 МАРКИРОВКА:

Воздухораспределитель ВЭПш11Гв 500*500*1036
                где:    ВЭПш11Гб - тип воздухораспределителя;
                          500*500*1036 - габаритные размеры воздухораспределителя (AxBxH), мм.

Воздухораспределители ВЭПш-Д и ВЭПш-Т

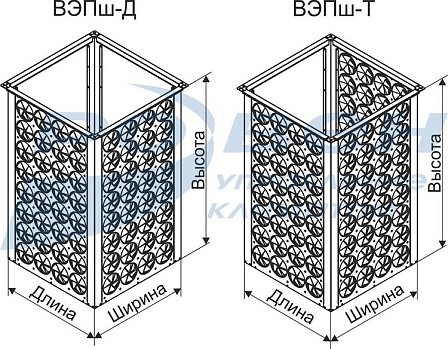

Воздухораспределители типа ВЭПш могут изготавливаться с двухсторонней (ВЭПш-Д) и трехсторонней (ВЭПш-Т) подачей воздуха. Воздухораспределители могут состоять из нескольких панелей ВЭПш-11.

Технические характеристики


Модель

Габаритные

размеры A*B*H

Размер присоединительного фланца a*b

Расход воздуха, м3

Общее число закручивателей, шт

Масса, кг

ВЭПш-Д 600*600*1040

600*600*1040

600*600

2500-10000

64

22,8

ВЭПш-Т 600*600*1040

600*600*1040

600*600

3750-15000

96

24,4

МАРКИРОВКА:

Воздухораспределитель ВЭПш-Д 600*600*1040
                где:    ВЭПш-Д - тип воздухораспределителя;
                          500*500*1040 - габаритные размеры воздухораспределителя (AxBxH), мм.

Воздухораспределители П-ВЭПш10У и П-ВЭПш11У

ВЭПшУ - панель воздухораспределительная универсальная с односторонней подачей воздуха предназначены для установки в металлические воздуховоды и в строительные конструкции для подачи приточного воздуха системами вентиляции, воздушного отопления и кондиционирования в рабочую зону производственных помещений с избытком тепла, а также на любом уровне производственных, общественных и лабораторных помещений высотой до 4 м.

Технические характеристики

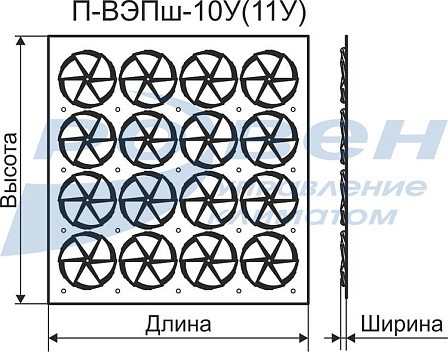

П-ВЭПш-10У, 11У.jpg

Модель

А

H

Расход воздуха, м3

Общее число закручи-вателей, шт

Масса, кг

Панель П-ВЭПш10У 4*4/523*540

523

540

625-2500

16

3,1

Панель П-ВЭПш11У 4*8/523*1028

523

1028

1250-5000

32

6,2

МАРКИРОВКА:

Панель П-ВЭПш10У 4*4/523*540
              где:    Панель П-ВЭПш10У - тип универсального воздухораспределителя;
                        1*2 - количество рядов и количество завихрителей в ряду;
                         523*540 - габаритные размеры панели (AxH), мм.

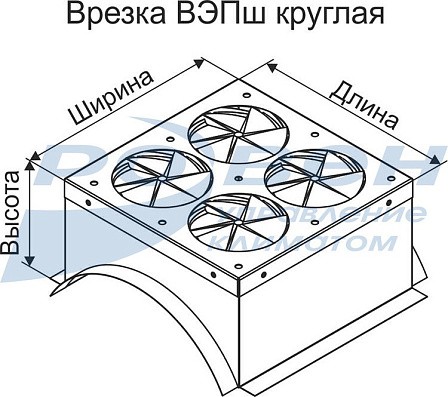

Воздухораспределители Врезка ВЭПш прямоугольная, Врезка ВЭПш круглая

Врезка ВЭПш – потолочный воздухораспределитель как с вертикальной, так и с боковой подачей воздуха. Предназначен для монтажа на воздуховод вентиляционной системы как круглого, так и прямоугольного сечения.

Технические характеристики врезок прямоугольных

Врезка ВЭПш прямоуг.jpg

Модель

Расход воздуха, м3

Общее число закручивателей, шт

Масса, кг

Врезка ВЭПш 2*2/280*280*150

156-625

4

1,5

Врезка ВЭПш 2*4/520*280*150

313-1250

8

3

Врезка ВЭПш 4*4/520*520*150

625-2500

16

6

Врезка ВЭПш 2*6/800*280*150

469-1875

12

4,5

Врезка ВЭПш 4*6/800*520*150

938-3750

24

7,5

Врезка ВЭПш 2*8/1020*280*150

625-2500

16

6

Врезка ВЭПш 4*8/1020*520*150

1250-5000

32

12

МАКИРОВКА:

Воздухораспределитель Врезка ВЭПш 2*2/280*280*150
 где:  Врезка ВЭПш - тип воздухораспределителя;
         2*2 - количество рядов и количество завихрителей в ряду;
         280*280*150 - габаритные размеры воздухораспределителя (AxBxH), мм.

Технические характеристики врезок круглых

Врезка ВЭПш круг.jpg

Модель

H, мм

D, мм

Расход воздуха, м³/ч

Общее число закручивателей, шт

Масса, кг

Врезка ВЭПш 2*2/280*280*H/D

150

315, 355,400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250

156-625

4

1,5

Врезка ВЭПш 2*4/520*280*H/D

150

315, 355,400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250

313-1250

8

2,5

Врезка ВЭПш 4*4/520*520*H/D

250

560

625-2500

16

4,3

630

4,4

710

4,5

200

800

4,1

900

150

1000

3,6

1120

1250

3,7

Врезка ВЭПш 2*6/800*280*H/D

150

315, 355,400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250

469-1875

12

3,6

Врезка ВЭПш 4*6/800*520*H/D

250

560

938-3750

24

6,2

630

6,3

710

6,4

200

800

5,8

900

5,9

150

1000

5,2

1120

1250

5,3

Врезка ВЭПш 2*8/1020*280*H/D

150

315, 355,400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250

625-2500

16

4,5

Врезка ВЭПш 4*8/1020*520*H/D

250

560

1250-5000

32

7,7

630

7,8

710

7,9

200

800

7,2

900

150

1000

6,5

1120

1250

МАКИРОВКА:

Воздухораспределитель Врезка ВЭПш 2*4/540*280*150/315
 где: Врезка ВЭПш - тип воздухораспределителя;
        2*3 - количество рядов и количество завихрителей в ряду;
        540*280*150 - габаритные размеры воздухораспределителя (AxBxH), мм;
        315 - диаметр воздуховода на который устанавливается врезка, мм.

Данные для подбора воздухораспределителей ВЭПш

Скорость, V, м/с

Обозначение

ВЭПш10; П-ВЭПш10У

ВЭПш11; ВЭПш11ГБ; ВЭПш11ГВ; ВЭПш11У

ВЭПш12; ВЭПш21; ВЭПш12ГБ; ВЭПш12ГВ; ВЭПш-Д

ВЭПш13; ВЭПш13ГБ; ВЭПш13ГВ; ВЭПш-Т

ВЭПш14; ВЭПш22; ВЭПш14ГБ; ВЭПш22ГБ; ВЭПш14ГВ; ВЭПш22ГВ

ВЭПш23; ВЭПш23ГБ; ВЭПш23ГВ

ВЭПш24; ВЭПш24ГБ; ВЭПш24ГВ

Fn, м2

0,25

0,5

1,0

1,5

2,0

3,0

4,0

Число закручивателей

16

32

64

96

128

192

256

Расчетные величины

L0, м3

B0, м

Fз.д., м2

L0, м3

B0, м

Fз.д., м2

L0, м3

B0, м

Fз.д., м2

L0, м3

B0, м

Fз.д., м2

L0, м3

B0, м

Fз.д., м2

L0, м3

B0, м

Fз.д., м2

L0, м3

B0, м

Fз.д., м2

L на 1 закруч., м3

Lуд, м3/ч*м2

∆Pn, Па

0.2

39

2500

25

620

4,6

21

1250

6,5

42

2500

9,2

85

3750

11,2

125

5000

13,0

169

7500

15,9

253

10000

18,3

335

47

3000

36

750

5,0

25

1500

7,1

50

3000

10,0

100

4500

12,3

151

6000

14,2

202

9000

17,4

303

12000

20,1

404

55

3500

49

875

5,4

29

1750

7,7

59

3500

10,8

117

5250

13,3

177

7000

15,3

234

10500

18,8

353

14000

21,7

471

62,5

4000

64

1000

5,8

34

2000

8,2

67

4000

11,6

135

6000

14,2

202

8000

16,4

269

12000

20,1

404

16000

23,2

538

0,3

70

4500

81

1125

6,2

38

2250

8,7

76

4500

12,3

151

6750

15,1

228

9000

17,4

303

13500

21,3

454

18000

24,6

605

78

5000

100

1250

6,5

42

2500

9,2

85

5000

13,0

169

7500

15,9

253

10000

18,3

335

15000

22,5

508

20000

25,9

671

86

5500

121

1375

6,8

46

2750

9,6

92

5500

13,5

185

8250

16,7

279

11000

19,2

369

16500

23,6

557

22000

27,2

740

94

6000

144

1500

7,1

50

3000

10,0

100

6000

14,3

202

9000

17,4

303

12000

20,1

404

18000

24,6

605

24000

28,4

807

0,4

101

6500

169

1625

7,4

55

3250

10,5

110

6500

14,5

219

9750

18,1

326

13000

20,9

437

19500

25,6

655

26000

29,6

876

110

7000

196

1750

7,7

59

3500

10,8

117

7000

15,3

234

10500

18,8

353

14000

21,7

471

21000

26,6

707

28000

30,7

942

117

7500

225

1875

7,9

63

3750

11,2

125

7500

15,9

253

11250

19,4

376

15000

22,5

506

22500

27,5

756

30000

31,8

1011

125

8000

256

2000

8,2

67

4000

11,6

135

8000

16,4

269

12000

20,1

404

16000

23,2

538

24000

28,4

807

32000

32,8

1076

0,5

133

8500

289

2125

8,5

72

4250

12,0

144

8500

16,9

286

12750

20,7

428

17000

23,9

571

25500

29,3

858

34000

33,8

1142

141

9000

324

2250

8,7

75

4500

12,3

151

9000

17,4

303

13500

21,3

454

18000

24,6

605

27000

30,1

906

36000

34,8

1211

148

9500

361

2375

9,0

80

4750

12,6

156

9500

17,9

320

14250

21,9

480

19000

25,3

640

28500

31,0

961

38000

35,8

1281

156

10000

400

2500

9,2

84

5000

13,0

169

10000

18,3

335

15000

22,5

506

20000

25,9

671

30000

31,8

1011

40000

35,7

1347

Расшифровка обозначений

Lобщ - общий воздухообмен, м3
Lо - количество воздуха, подаваемого одним ВЭПш, м3
L - количество воздуха, подаваемого через один закручиватель, м3
Lуд - количество воздуха, приходящееся на 1 м2 площади воздухораздающей панели, м3/ч*м2
Fпом - площадь пола помещения, м2
Fр.з. - площадь пола вентилируемой рабочей зоны, м2
Fп - условно принятая расчетная площадь воздухораздающей панели, на 1 м2 которой размещено 64 закручивателя, м2
Fвх - площадь отверстия для входа воздуха из воздуховода в короб воздухораспределителя, м2
l - расстояние между соседними ВЭПш, м
l1 - расстояние между воздухораспределителями и сплошным ограждением, м
l2 - расстояние от воздухораспределителя до рабочего места, м
l3 - расстояние от воздухораспределителя до пола или потолка, м
υвх - скорость движения воздуха, отнесенная к Fвх, м/с
υх - максимальная скорость движения воздуха в рассчитываемом сечении приточного факела, м/с
υдоп - допускаемая скорость движения воздуха в рабочей зоне, м/с
ζвх - коэффициент полных потерь давлений на входе в воздухораспределитель, отнесенный к скорости υвх
∆Pп - потери полного давления в воздухораспределителе, кгс/м2
∆Pвх - потери полного давления на входе в воздухораспределитель, кгс/м2
∆tо - разность между средней температурой воздуха рабочей зоны и температурой воздуха на входе в воздухораспределитель, °С
∆tдоп - допускаемый перепад температур в рабочей зоне, °С
Fз.д. - площадь условной зоны действия ВЭПш, на которой средняя скорость движения воздуха рабочей зоны не выходит за пределы допустимой, м2
Bо - сторона квадрата условной зоны действия приточного факела ВЭПш на границе которой υх=2м/с, м
n - расчетное количество воздухораспределителей, шт
ρ - плотность воздуха, кгс*с24

Не представленные в наличии модели доступны к поставке под заказ

Наименование
Единица измерения
Масса, кг
Стоимость
шт
1.684
1 898 ₽
шт
1 972 ₽

Всю необходимую информацию также можно получить по телефону «горячей линии»

+ 7 800 200 93 96 получить консультацию
