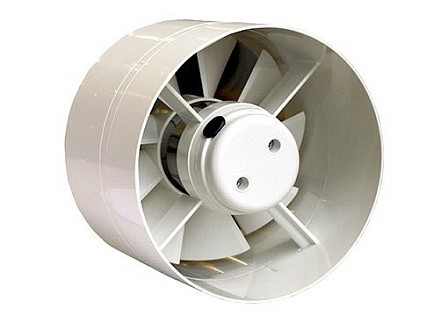

Вентилятор бытовой осевой линейный IF
![](/upload/resize_cache/iblock/38d/448_448_1/u21qcciqxqsp7mfl2klomna8wa5tznmn.jpeg)
![](/upload/resize_cache/iblock/38d/76_76_1/u21qcciqxqsp7mfl2klomna8wa5tznmn.jpeg)
Линейные осевые вентиляторы IF предназначены для вытяжки из ванных комнат, санузлов и душевых, часто используются совместно с вентиляторами BF для преодоления сопротивления разветвленной системы воздуховодов.
Изготовлены из ударопрочного пластика ABS. Вентиляторы IF оборудованы однофазными индукционными двигателями с предварительно смазанными подшипниками.
Монтаж
Вытяжной вентилятор рекомендуется устанавливать на стене как можно выше или в соответствии с индивидуальными требованиями. Вентилятор может быть установлен в каналах воздуховодов. Вентиляторы подключаются непосредственно к проводам на корпусе.
Габаритные размеры
![IF чертеж.jpg IF чертеж.jpg](/upload/medialibrary/341/341abbdb3401c9ef2a83bb68432bbd93.jpg)
Наименование |
Ø A |
Ø B |
IF 100 Inlinefan |
100 |
90 |
IF 120 Inlinefan |
118 |
99 |
IF 150 Inlinefan |
150 |
110 |
Технические характеристики
Наименование |
IF 100 Inlinefan |
IF 120 Inlinefan |
IF 150 Inlinefan |
Напряжение (номинальное) |
230 |
230 |
230 |
Частота |
50 |
50 |
50 |
Количество фаз |
1 |
1 |
1 |
Потребляемая мощность Вт |
14 |
25 |
25 |
Скорость вращения рабочего колеса об/мин |
2432 |
2000 |
2400 |
Расход воздуха м3/ч |
Макс.87 |
Макс.130 |
Макс.240 |
Температура перемещаемого воздуха С0 |
Макс.70 |
Макс.70 |
Макс.70 |
Класс защиты, двигатель |
IP44 |
IP44 |
IP44 |
Вес |
0,5 |
0,6 |
0,7 |
Тип двигателя |
AC |
AC |
AC |
Аэродинамические характеристики
![IF 100 график.jpg IF 100 график.jpg](/upload/medialibrary/9e3/9e39e6321962918a236f8ff80f7b5759.jpg)
![IF 120 график.jpg IF 120 график.jpg](/upload/medialibrary/db3/db3421b036cdc9a56c5db2c0153b5d26.jpg)
![IF 150 график.jpg IF 150 график.jpg](/upload/medialibrary/1de/1de8239ec7a261208d7aad5fee15c103.jpg)
Уровень звуковой мощности
Наименование |
IF 100 Inlinefan |
|||||||||
Уровень звуковой мощности |
|
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
Сумма |
На входе |
dB(A) |
38 |
56 |
62 |
51 |
44 |
38 |
36 |
26 |
63 |
На выходе |
dB(A) |
43 |
58 |
54 |
53 |
45 |
40 |
39 |
31 |
61 |
К окружению |
dB(A |
<10
|
38 |
50 |
42 |
41 |
21 |
23 |
19 |
51 |
Звуковое давление на расстоянии 3 м, (20м2 Сэбин) |
dB(A |
- |
- |
- |
- |
- |
- |
- |
- |
44 |
Звуковое давление на расстоянии 3 м, свободный объем |
dB(A |
- |
- |
- |
-- |
- |
- |
- |
- |
30 |
Наименование |
IF 120 Inlinefan |
|||||||||
Уровень звуковой мощности |
|
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
Сумма |
На входе |
dB(A) |
40 |
49 |
51 |
56 |
48 |
42 |
40 |
29 |
58 |
На выходе |
dB(A) |
26 |
51 |
54 |
55 |
47 |
45 |
46 |
40 |
59 |
К окружению |
dB(A |
34 |
32 |
28 |
36 |
35 |
25 |
24 |
17 |
41 |
Звуковое давление на расстоянии 3 м, (20м2 Сэбин) |
dB(A |
- |
- |
- |
- |
- |
- |
- |
- |
34 |
Звуковое давление на расстоянии 3 м, свободный объем |
dB(A |
- |
- |
- |
- |
- |
- |
- |
- |
20 |
Наименование |
IF 150 Inlinefan |
|||||||||
Уровень звуковой мощности |
|
63 |
125 |
250 |
500 |
1k |
2k |
4k |
8k |
Сумма |
На входе |
dB(A) |
34 |
57 |
56 |
56 |
47 |
42 |
39 |
30 |
61 |
На выходе |
dB(A) |
42 |
57 |
56 |
57 |
47 |
43 |
42 |
33 |
62 |
К окружению |
dB(A |
18 |
46 |
52 |
48 |
41 |
31 |
29 |
20 |
54 |
Звуковое давление на расстоянии 3 м, (20м2 Сэбин) |
dB(A |
- |
- |
- |
- |
- |
- |
- |
- |
47 |
Звуковое давление на расстоянии 3 м, свободный объем |
dB(A |
- |
- |
- |
- |
- |
- |
- |
- |
33 |
Не представленные в наличии модели доступны к поставке под заказ
