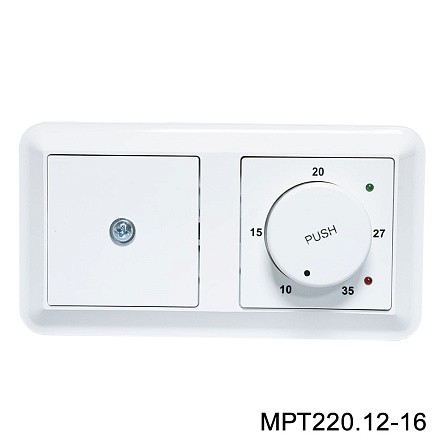

Микропроцессорный регулятор тем-ры МРТ220.12-16
Симисторные регуляторы температуры МРТ.220.12-16 разработаны для поддержания заданной температуры с помощью изменения мощности электрических нагревателей, работающих от сети 220 В. Переключение нагрузки производится симистором в тот момент, когда ток и напряжение на нагревателе равно нулю. Это исключает возникновение электромагнитных помех и увеличивает срок службы нагревателей.
Терморегулятор МРТ220.12-16 управляют нагревателями мощностью до 3-х кВт (максимальный рабочий ток 16 А).
К регулятору подключается канальный датчик температуры ТД1 или комнатный датчик КТД1 (не входят в комплект поставки).
Температура воздуха поддерживается в пределах от 10 до 35 °С.
Технические характеристики
|
Наименование параметра |
Значение |
|
Напряжение питания, В |
~ 220 ± 15% |
|
Максимальный рабочий ток, А |
16 |
|
Максимальная мощность нагревателя, кВт |
3 |
|
Диапазон регулируемых температур, °С |
10...35 |
|
Диапазон рабочих температур, °С |
0...40 |
|
Степень защиты |
IP20 |
|
Габаритные размеры, мм |
150х80х70 |
|
Масса, кг |
0,6 |
|
Присоединение |
через зажимы до 2,5 мм² |
|
Усилие затяжки, Н*м. |
0,3 |
Схема подключения нагревателя на 220 В мощностью до 3 кВт к терморегулятору МРТ220.12-16
ЕК — электрический калорифер 220 В;
ТД1 — температурный датчик.
* Схемы подключения могут быть изменены производителем без предварительного уведомления. Актуальную информацию по подключению можно получить из паспорта на изделие.
