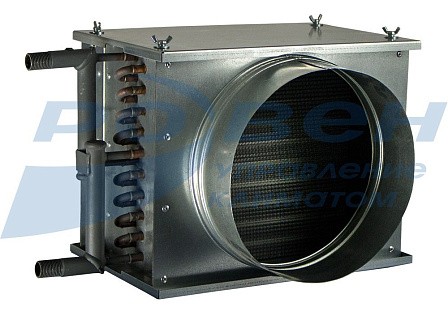

Нагреватель НВ-100/2
-
Максимальное гидравлическое давление до 1,2 МПа
-
Максимальная температура теплоносителя до 150°С
-
Климатическое исполнение У (от -40ºС до +45ºС)
Требования к качеству воды:
Вода, протекающая через теплообменник, не должна содержать твердых примесей и агрессивных химических веществ, способствующих коррозии или химическому разложению меди, латуни, нержавеющей стали, цинка, пластмасс, резины, чугуна.
Во избежание замораживания совместно с системами автоматического поддержания расхода теплоносителя применяют установку датчиков защиты от замораживания.

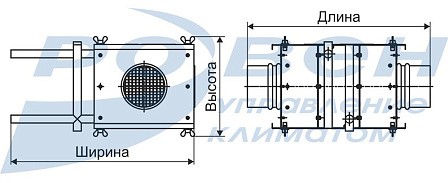

Габаритные и присоединительные размеры (мм)
|
Модель |
А |
Б |
В |
Г |
Д |
|
НВ-100/2 |
203 |
240 |
157 |
120 |
100 |
Технические характеристики
|
Модель |
Размер сечения, мм |
Шаг между пластинами, мм |
Кол-во контуров |
Присоед. размер, дюймы |
Расход воздуха, м³/ч |
Падение давления воздуха, Па |
Температура воздуха, ºС |
Теплоноситель |
Температура воды, ºС |
Падение давления теплоносителя кПа |
Мощность, кВт |
Площадь теплообмена, м2 |
Расход жидкости, кг/ч |
Внутренний объем, л |
Масса , кг |
|||
|
высота |
длина |
вход |
выход |
вход |
выход |
|||||||||||||
|
НВ-100/2 |
200 |
210 |
2,0 |
2 |
G 3/4″ |
120 |
15 |
-28 |
18 |
вода |
95 |
70 |
0,5 |
1,85 |
1,6 |
63,6 |
0,4 |
8,5 |
Аэродинамические характеристики
Гидравлические характеристики
