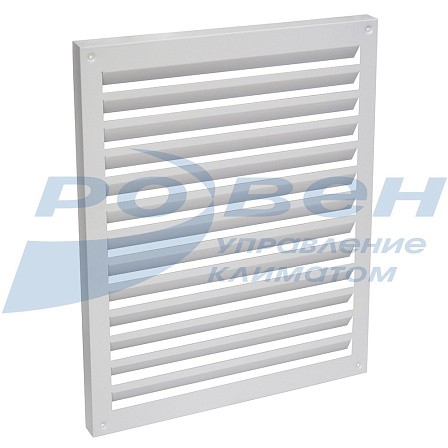

Решетка декоративная РД-ДМУ

Решетки декоративные РД-ДМУ предназначены для подачи и удаления воздуха в системах вентиляции и кондиционирования, предотвращения попадания посторонних предметов. Решетки устанавливаются на клапаны дымоудаления ДМУ и ДМУ-МС  производства РОВЕН.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить

Решетки декоративные РД-ДМУ предназначены для подачи и удаления воздуха в системах вентиляции и кондиционирования, предотвращения попадания посторонних предметов.

Решетки РД-ДМУ-С, РД-ДМУ-С-МС устанавливаются на клапаны дымоудаления ДМУ, ДМУ-МС производства РОВЕН (согласно таблице габаритных размеров решеток). Размер данных решеток определяется по установочному размеру клапана с учетом его пространственной ориентации. Расположение жалюзи решетки всегда горизонтально относительно проема (канала) в который устанавливается клапан.

Решетки выполнены из единого листа оцинкованной стали. Угол наклона жалюзи 30°. Решетка окрашена термоусадочным порошковым покрытием в белый цвет. По отдельному запросу рассматривается возможность окраски в любой другой цвет по каталогу RAL.

Характеристики

Минимальный размер решетки (AxB) 150x150 мм. Максимальный размер (AxB) - 2800x2300 мм. Размеры свыше максимального согласовываются отдельно.

При подборе решеток для клапанов ДМУ - размеры решеток будут зависеть от типа, исполнения и размера клапана к которому они заказываются.

Габаритные размеры решеток

Наименование решетки

Наименование клапана

Установочные размеры клапана, мм

Габаритные размеры решетки, мм

A

B

Решетка РД-ДМУ-С-МС

ДМУ-С-МС

L

H

L+124

H+124

Решетка РД-ДМУ-С

ДМУ-С (горизонтальное расположение)

L+94

H+107,5

Решетка РД-ДМУ-С

ДМУ-С (вертикальное расположение)

L+107,5

H+94

Габаритные и присоединительные размеры

РД размеры.jpg

Схемы установки решеток декоративных

Схемы установки РД-ДМУ.jpg

МАРКИРОВКА:

Решетка РД-ДМУ-С-МС-500*300-RAL9016
                 где:    РД - решетка декоративная;
                           ДМУ-С-МС - тип решетки для клапанов ДМУ-С-МС (согласно таблице
                                  «габаритные размеры решеток»);
                           500*300 - установочный размер клапана (LxH), мм;
                           RAL9016 - цвет окраски по каталогу RAL (указывается в случае наличия окраски).

Не представленные в наличии модели доступны к поставке под заказ
