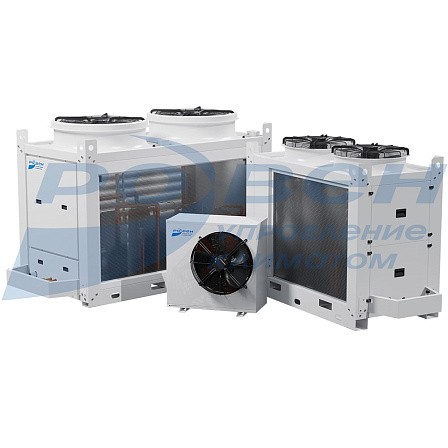

Компрессорно-конденсаторные блоки BasicAir, UnicAir
Компрессорно-конденсаторные блоки (ККБ) служат для отвода тепла в окружающую атмосферу от фреона (хладоносителя) выходящего из испарителя, путем сжимания входящих газов в компрессоре. При этом процессе подни- мается температура газов фреона выше атмосферной. Отвод тепла происходит в теплообменнике под названием конденсатор в котором фреон изменяет агрегатное состояние из газожидкостного состояния в жидкое. Подача воздуха через конденсатор осуществляется посредством осевых вентиляторов.
Для моделей РОВЕН BasicAir, UnicAir:
- В качестве хладоносителя применяется фреон R410А;
- Исполнение - только охлаждение, только нагрев (тепловой насос), охлаждение и нагрев;
- 38 типоразмера производительностью от 2 кВт до 330 кВт;
- Возможность выбрать дополнительные опции для оптимальной работы ККБ;
- Комплектуются малошумным спиральным/ротационным компрессором установленным на виброопорах;
- Корпус ККБ изготовлен из высококачественной оцинкованной стали с порошковым полиэфирным покрытием;

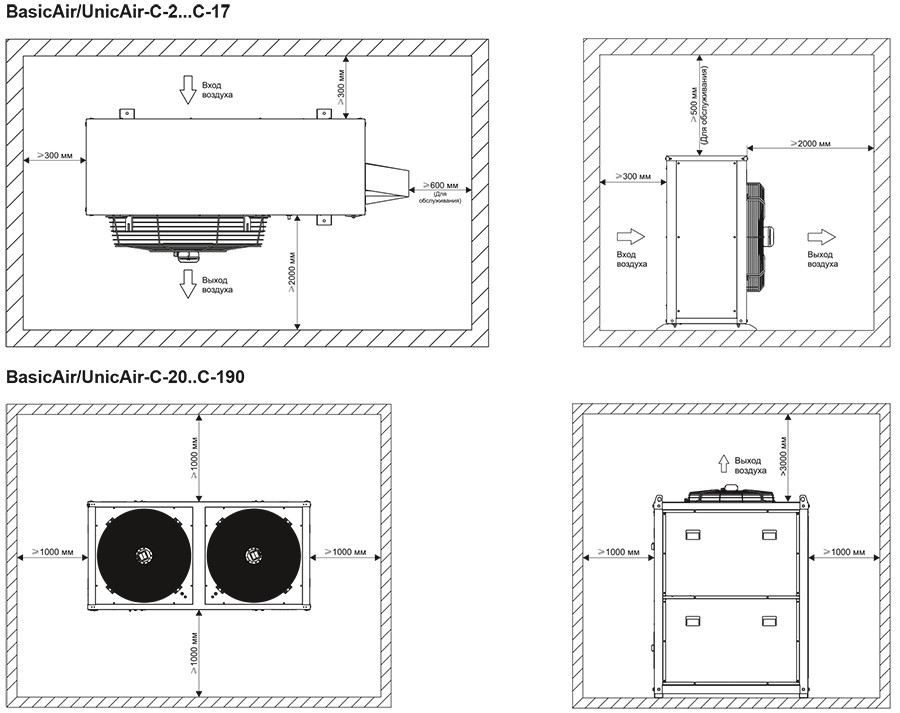

- Агрегат устанавливается на улице в условиях умеренного климата по ГОСТ15150-69;
- Для удобства монтажа в основании предусмотрена монтажная рама;
- Для удобства обслуживания агрегата предусмотрены съемные панели или ревизионная дверь.
Теплообменник (фреоновый конденсатор) изготовлен из медных трубок, расположенных в шахматном порядке, трубки механически развальцованы для достижения наилучшего соединения с алюминиевыми ребрами (ламелями) улучшенной геометрии.
Особенности комплектаций компрессорно-конденсаторных блоков:
Все ККБ серии BasicAir холодопроизводительностью от 2 кВт до 330 кВт поставляются стандартно без возможности установки дополнительных опций.
Все ККБ серии UnicAir холодопроизводительностью от 2 кВт до 330 кВт поставляются с возможностью установки дополнительных опций. Список доступных опций указаны в таблице «Дополнительные опции и возможности их установки».
В моделях BasicAir-C-2; 2,5; 3 и UnicAir-C-2; 2,5; 3 установлены микроканальные алюминиевые фреоновые конденсаторы. В моделях BasicAir-C-4,5 – BasicAir-C-60 и UnicAir-C-4,5 – UnicAir-C-60 установлены медно-алюминиевые фреоновые конденсаторы.
Модельный ряд ККБ совместим с фреоновыми охладителями КФО, а также вентиляционными установками RW, RW-S, RW-LZ, RW-LT.
Технические характеристики ККБ С-2..С-8,5
|
Типоразмер ККБ BasicAir/UnicAir |
2 |
2,5 |
3 |
3,5 |
4,5 |
5,3 |
6,5 |
7,5 |
8,5 |
||
|
Холодильная мощность, кВт* |
2,24 |
2,51 |
2,85 |
3,37 |
4,51 |
5,31 |
6,51 |
7,45 |
7,76 |
||
|
Количество холодильных контуров |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
||
|
Питание |
220-240 В~ /1+N+PE/, 50 Гц |
||||||||||
|
Рекомендованное сечение (мм2) / длина (м) силового кабеля |
3x2,5 |
3x2,5 |
3x2,5 |
3x2,5 |
3x2,5 |
3х4,0 |
3х4,0 |
3х6,0 |
3х6,0 |
||
|
Компрессор |
Количество компрессоров, шт |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
|
Потребляемая мощность, Вт |
690 |
860 |
955 |
1260 |
1675 |
1950 |
2285 |
2540 |
2670 |
||
|
Максимальный рабочий ток, А |
3,25 |
2,25 |
3,25 |
5,82 |
7,5 |
8,75 |
10,95 |
11,4 |
12,7 |
||
|
Емкость рабочего конденсатора, мкФ |
25 |
25 |
25 |
35 |
45 |
50 |
60 |
50 |
60 |
||
|
Встроенная тепловая защита |
да |
да |
да |
да |
да |
да |
да |
да |
да |
||
|
Вентилятор |
Количество вентиляторов, шт |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
|
Напряжение питания, В |
220-240 В~ /1+N+PE/, 50 Гц |
||||||||||
|
Электрические характеристики |
Максимальный ток, А |
7,2 |
6,2 |
7,2 |
9,2 |
10 |
13,2 |
15 |
17,5 |
18 |
|
|
Максимальная потребляемая мощность, кВт |
1,1 |
1,26 |
1,35 |
1,79 |
2,1 |
2,57 |
3,2 |
3,44 |
3,7 |
||
|
Присоединительные размеры |
Жидкостная линия |
дюйм |
1/4 |
1/4 |
3/8 |
1/4 |
3/8 |
1/4 |
3/8 |
3/8 |
3/8 |
|
мм |
6,35 |
6,35 |
9,52 |
6,35 |
9,52 |
6,35 |
9,52 |
9,52 |
9,52 |
||
|
Газовая линия |
дюйм |
3/8 |
3/8 |
3/8 |
1/2 |
1/2 |
1/2 |
1/2 |
1/2 |
5/8 |
|
|
мм |
9,52 |
9,52 |
9,52 |
12,7 |
12,7 |
12,7 |
12,7 |
12,7 |
15,88 |
||
|
Трубы для хладагента |
Макс.длина трубопровода, м |
10 |
10 |
10 |
20 |
20 |
20 |
20 |
20 |
20 |
|
|
Макс.перепад высот, м |
5 |
5 |
5 |
10 |
10 |
10 |
10 |
10 |
10 |
||
|
Тип соединения |
Под вальцовку |
да |
да |
да |
да |
да |
да |
да |
да |
да |
|
|
Под пайку |
|
|
|
|
|
|
|
|
|
||
|
Хладогент |
Тип заправки |
Азот |
Азот |
Азот |
R410A / 800 |
Азот |
R410A / 860 |
Азот |
R410A / 1400 |
Азот |
|
|
Марка хладагента / гр. |
R410A |
R410A |
R410A |
R410A |
R410A |
R410A |
|||||
|

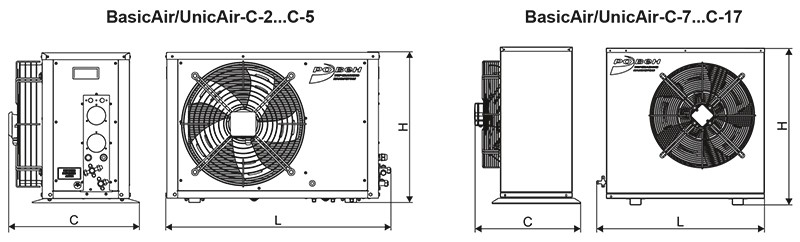

Габаритные размеры* |
Ширина (L), мм |
775 |
775 |
775 |
722 |
1270 |
795 |
1270 |
795 |
1270 |
|
|
Высота (H), мм |
520 |
520 |
520 |
555 |
865 |
550 |
865 |
555 |
865 |
||
|
Глубина (C), мм |
450 |
450 |
450 |
300 |
575 |
330 |
580 |
330 |
580 |
||
|
Транспортировочные габариты* |
Ширина (L), мм |
865 |
865 |
865 |
845 |
1400 |
915 |
1400 |
915 |
1400 |
|
|
Высота (H), мм |
630 |
630 |
630 |
630 |
1152 |
630 |
1152 |
630 |
1152 |
||
|
Глубина (C), мм |
530 |
530 |
530 |
390 |
750 |
420 |
750 |
420 |
750 |
||
|
Транспортировочная масса, кг |
45 |
56,5 |
56,5 |
33 |
122 |
39 |
122 |
44 |
134 |
||
|
Уровень звукового давления, дБ (А) |
49 |
49 |
49 |
49 |
52 |
55 |
55 |
55 |
56 |
||
* Размеры ККБ с обвязкой не изменяются.
* Размеры ККБ с дополнительными опциями не изменяются.
Технические характеристики ККБ С-10,5..С-60
|
Типоразмер ККБ BasicAir/UnicAir |
10,5 |
11 |
12,5 |
15 |
17 |
18,5 |
21 |
25 |
30 |
35 |
40 |
45 |
53 |
60 |
||
|
Холодильная мощность, кВт* |
9,81 |
10,57 |
11,79 |
14,72 |
16,91 |
19,32 |
20,31 |
22,26 |
29,16 |
32,76 |
37,73 |
42,53 |
48,09 |
68,84 |
||
|
Количество холодильных контуров |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
||
|
Питание |
380-400 В~, /3+N+PE/, 50 Гц |
|||||||||||||||
|
Рекомендованное сечение (мм2) / длина (м) силового кабеля |
5х4,0 |
5х4,0 |
5х4,0 |
5х4,0 |
5х4,0 |
5х4,0 |
5х4,0 |
5х4,0 |
5х6,0 |
5х10,0 |
5х10,0 |
5х16,0 |
5х16,0 |
5х25,0 |
||
|
Компрессор |
Количество компрессоров, шт |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
|
Потребляемая мощность, Вт |
2280 |
2820 |
2700 |
4156 |
4796 |
4100 |
4900 |
5242 |
7084 |
7828 |
8737 |
9899 |
11500 |
15240 |
||
|
Максимальный рабочий ток, А |
6,58 |
6,58 |
6,45 |
8,22 |
9,77 |
9,3 |
11,6 |
10,32 |
14,15 |
14,94 |
16,66 |
19,32 |
17,8 |
27,14 |
||
|
Емкость рабочего конденсатора, мкФ |
60 |
нет |
нет |
нет |
нет |
нет |
нет |
нет |
нет |
нет |
нет |
нет |
нет |
нет |
||
|
Встроенная тепловая защита |
да |
да |
да |
да |
да |
да |
да |
да |
да |
да |
да |
да |
да |
да |
||
|
Вентилятор |
Количество вентиляторов, шт |
1 |
1 |
1 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
|
|
Напряжение питания, В |
220-240 В~ /1+N+PE/, 50 Гц |
|||||||||||||||
|
Электрические характеристики |
Максимальный ток, А |
10 |
10 |
12 |
12 |
13 |
15 |
20 |
24 |
40 |
44 |
45 |
51 |
50 |
51 |
|
|
Максимальная потребляемая мощность, кВт |
5,3 |
5,3 |
6 |
6,1 |
8,5 |
9,5 |
12 |
14,5 |
17 |
17,5 |
25 |
27 |
28 |
30 |
||
|
Присоединительные размеры |
Жидкостная линия |
дюйм |
3/8 |
3/8 |
1/2 |
3/8 |
3/8 |
1/2 |
5/8 |
5/8 |
5/8 |
5/8 |
3/4 |
7/8 |
7/8 |
7/8 |
|
мм |
9,52 |
9,52 |
12,7 |
9,52 |
9,52 |
12,7 |
15,88 |
15,88 |
15,88 |
15,88 |
19,05 |
22,22 |
22,22 |
22,22 |
||
|
Газовая линия |
дюйм |
5/8 |
3/4 |
5/8 |
3/4 |
3/4 |
7/8 |
7/8 |
1 1/8 |
1 1/8 |
1 1/8 |
1 3/8 |
1 3/8 |
1 3/8 |
1 3/8 |
|
|
мм |
15,88 |
19,05 |
15,88 |
19,05 |
19,05 |
22,22 |
22,22 |
28,57 |
28,57 |
28,57 |
34,92 |
34,92 |
34,92 |
34,92 |
||
|
Трубы для хладагента |
Макс.длина трубопровода, м |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
|
|
Макс.перепад высот, м |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
||
|
Тип соединения |
Под вальцовку |
да |
да |
да |
да |
да |
|
|
|
|
|
|
|
|
|
|
|
Под пайку |
|
|
|
|
|
да |
да |
да |
да |
да |
да |
да |
да |
да |
||
|
Хладогент |
Тип заправки |
Азот |
R410A / 2500 |
Азот |
R410A / 3000 |
R410A / 3050 |
Азот |
Азот |
Азот |
Азот |
Азот |
Азот |
Азот |
Азот |
Азот |
|
|
Марка хладагента / гр. |
R410A |
R410A |
R410A |
R410A |
R410A |
R410A |
R410A |
R410A |
R410A |
R410A |
R410A |
|||||
|

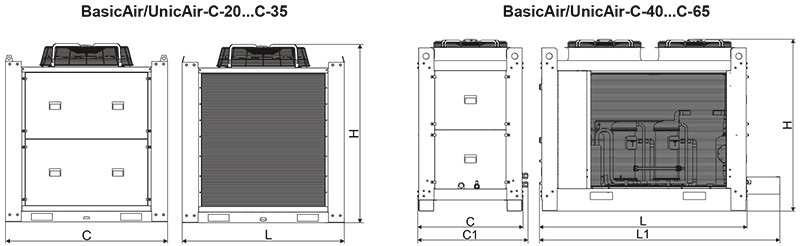

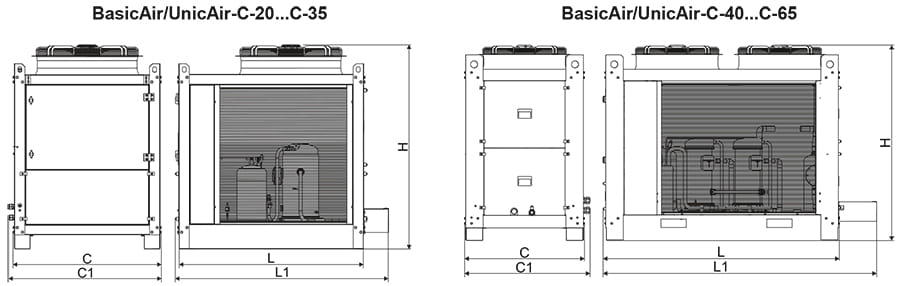

Габаритные размеры* |
Ширина (L), мм |
1270 |
1077 |
1270 |
987 |
987 |
1372 |
1372 |
1372 |
1372 |
1372 |
2520 |
2520 |
2520 |
2520 |
|
|
Высота (H), мм |
865 |
967 |
865 |
1167 |
1167 |
1742 |
1742 |
1742 |
1742 |
1742 |
1750 |
1750 |
1750 |
1750 |
||
|
Глубина (C), мм |
580 |
396 |
580 |
400 |
400 |
650 |
650 |
642 |
712 |
712 |
1205 |
1205 |
1205 |
1205 |
||
|
Транспортировочные габариты* |
Ширина (L), мм |
1400 |
1120 |
1400 |
1032 |
1032 |
1500 |
1500 |
1500 |
1500 |
1500 |
2520 |
2520 |
2520 |
2520 |
|
|
Высота (H), мм |
1152 |
1100 |
1152 |
1307 |
1307 |
1953 |
1953 |
1953 |
1953 |
1953 |
1750 |
1750 |
1750 |
1750 |
||
|
Глубина (C), мм |
750 |
435 |
750 |
443 |
443 |
800 |
800 |
800 |
800 |
800 |
1205 |
1205 |
1205 |
1205 |
||
|
Транспортировочная масса, кг |
134 |
96 |
134 |
102 |
107 |
196 |
207 |
215 |
221 |
235 |
280 |
290 |
425 |
440 |
||
|
Уровень звукового давления, дБ (А) |
58 |
58 |
58 |
58 |
59 |
65 |
65 |
67 |
67 |
69 |
70 |
70 |
73 |
76 |
||
* Размеры ККБ с обвязкой не изменяются.
* Размеры ККБ с дополнительными опциями не изменяются.
Технические характеристики ККБ С-70..С-140
|
Типоразмер ККБ BasicAir/UnicAir |
70 |
80 |
85 |
90 |
100 |
115 |
125 |
140 |
||
|
Холодильная мощность, кВт* |
68 |
79 |
83 |
89 |
99 |
112 |
125 |
137 |
||
|
Количество холодильных контуров |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
||
|
Питание |
380-400 В~, /3+N+PE/, 50 Гц |
|||||||||
|
Компрессор |
Количество компрессоров, шт |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
|
|
Потребляемая мощность, Вт |
30 |
35 |
38 |
39 |
46 |
52 |
57 |
62 |
||
|
Максимальный рабочий ток, А |
64 |
78 |
83 |
82 |
99 |
110 |
115 |
120 |
||
|
Встроенная тепловая защита |
да |
да |
да |
да |
да |
да |
да |
да |
||
|
Вентилятор |
Количество вентиляторов, шт |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
|
|
Напряжение питания, В |
380-400 В~, /3+N+PE/, 50 Гц |
|||||||||
|
Электрические характеристики |
Максимальная потребляемая мощность, кВт |
1,8 |
3,9 |
4,2 |
4,0 |
4,0 |
4,0 |
4,0 |
4,0 |
|
|
Присоединительные размеры |
Жидкостная линия |
дюйм |
7/8 |
1 1/8 |
1 1/8 |
1 1/8 |
1 1/8 |
1 1/8 |
1 1/8 |
1 1/8 |
|
мм |
22,22 |
28,57 |
28,57 |
28,57 |
28,57 |
28,57 |
28,57 |
28,57 |
||
|
Газовая линия |
дюйм |
13/8 |
1 5/8 |
1 5/8 |
1 5/8 |
2 1/8 |
2 1/8 |
2 1/8 |
2 1/8 |
|
|
мм |
34,92 |
41,28 |
41,28 |
41,28 |
53,97 |
53,97 |
53,97 |
53,97 |
||
|
Трубы для хладагента |
Макс.длина трубопровода, м |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
|
|
Макс.перепад высот, м |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
||
|
Тип соединения |
Под вальцовку |
|
|
|
|
|
|
|
|
|
|
Под пайку |
да |
да |
да |
да |
да |
да |
да |
да |
||
|
Хладогент |
Тип заправки |
Азот |
Азот |
Азот |
Азот |
Азот |
Азот |
Азот |
Азот |
|
|
Марка хладагента / гр. |
R410A |
R410A |
R410A |
R410A |
R410A |
R410A |
R410A |
R410A |
||
|
Габаритные размеры* |
Ширина (L), мм |
2526 |
2526 |
2526 |
2526 |
2526 |
2526 |
2485 |
2485 |
|
|
Высота (H), мм |
1753 |
1753 |
1753 |
1753 |
1753 |
1753 |
2514 |
2514 |
||
|
Глубина (C), мм |
1204 |
1204 |
1204 |
1204 |
1204 |
1204 |
1325 |
1325 |
||
|
Транспортировочные габариты* |
Ширина (L), мм |
2526 |
2526 |
2526 |
2526 |
2526 |
2526 |
2485 |
2485 |
|
|
Высота (H), мм |
1753 |
1753 |
1753 |
1753 |
1753 |
1753 |
2514 |
2514 |
||
|
Глубина (C), мм |
1204 |
1204 |
1204 |
1204 |
1204 |
1204 |
1325 |
1325 |
||
|
Транспортировочная масса, кг |
420 |
460 |
470 |
490 |
520 |
550 |
740 |
770 |
||
|
Уровень звукового давления, дБ (А) |
72 |
73 |
73 |
72 |
78 |
76 |
76 |
76 |
||
* Размеры ККБ с обвязкой не изменяются.
* Размеры ККБ с дополнительными опциями не изменяются.
Технические характеристики ККБ С-160..С-330
|
Типоразмер ККБ BasicAir/UnicAir |
160 |
190 |
200 |
230 |
260 |
280 |
330 |
||
|
Холодильная мощность, кВт* |
161 |
182 |
198 |
224 |
252 |
274 |
322 |
||
|
Количество холодильных контуров |
1 |
2 |
2 |
2 |
2 |
2 |
2 |
||
|
Питание |
380-400 В~, /3+N+PE/, 50 Гц |
||||||||
|
Компрессор |
Количество компрессоров, шт |
2 |
4 |
4 |
4 |
4 |
4 |
4 |
|
|
Потребляемая мощность, Вт |
68 |
79 |
92 |
104 |
114 |
124 |
136 |
||
|
Максимальный рабочий ток, А |
140 |
170 |
184 |
220 |
230 |
241 |
280 |
||
|
Встроенная тепловая защита |
да |
да |
да |
да |
да |
да |
да |
||
|
Вентилятор |
Количество вентиляторов, шт |
2 |
4 |
4 |
4 |
4 |
4 |
4 |
|
|
Напряжение питания, В |
380-400 В~, /3+N+PE/, 50 Гц |
||||||||
|
Электрические характеристики |
Максимальная потребляемая мощность, кВт |
4,0 |
8,0 |
8,0 |
8,0 |
8,0 |
8,0 |
8,0 |
|
|
Присоединительные размеры |
Жидкостная линия |
дюйм |
1 5/8 |
1 1/8*2 |
1 1/8*2 |
1 1/8*2 |
1 1/8*2 |
1 1/8*2 |
1 5/8*2 |
|
мм |
41,28 |
28,57*2 |
28,57*2 |
28,57*2 |
28,57*2 |
28,57*2 |
41,28*2 |
||
|
Газовая линия |
дюйм |
2 5/8 |
1 5/8*2 |
2 1/8*2 |
2 1/8*2 |
2 1/8*2 |
2 1/8*2 |
2 5/8*2 |
|
|
мм |
66,68 |
41,28*2 |
53,97*2 |
53,97*2 |
53,97*2 |
53,97*2 |
66,68*2 |
||
|
Трубы для хладагента |
Макс.длина трубопровода, м |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
|
|
Макс.перепад высот, м |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
||
|
Тип соединения |
Под вальцовку |
|
|
|
|
|
|
|
|
|
Под пайку |
да |
да |
да |
да |
да |
да |
да |
||
|
Хладогент |
Тип заправки |
Азот |
Азот |
Азот |
Азот |
Азот |
Азот |
Азот |
|
|
Марка хладагента / гр. |
R410A |
R410A |
R410A |
R410A |
R410A |
R410A |
R410A |
||
|
Габаритные размеры* |
Ширина (L), мм |
2485 |
2485 |
2485 |
2485 |
2485 |
2485 |
2485 |
|
|
Высота (H), мм |
2514 |
2514 |
2514 |
2514 |
2514 |
2514 |
2514 |
||
|
Глубина (C), мм |
1325 |
2630 |
2630 |
2630 |
2630 |
2630 |
2630 |
||
|
Транспортировочные габариты* |
Ширина (L), мм |
2485 |
2485 |
2485 |
2485 |
2485 |
2485 |
2485 |
|
|
Высота (H), мм |
2514 |
2514 |
2514 |
2514 |
2514 |
2514 |
2514 |
||
|
Глубина (C), мм |
1325 |
2630 |
2630 |
2630 |
2630 |
2630 |
2630 |
||
|
Транспортировочная масса, кг |
770 |
1540 |
1580 |
1590 |
1650 |
1710 |
1750 |
||
|
Уровень звукового давления, дБ (А) |
76 |
78 |
78 |
79 |
80 |
81 |
81 |
||
* Размеры ККБ с обвязкой не изменяются.
* Размеры ККБ с дополнительными опциями не изменяются.

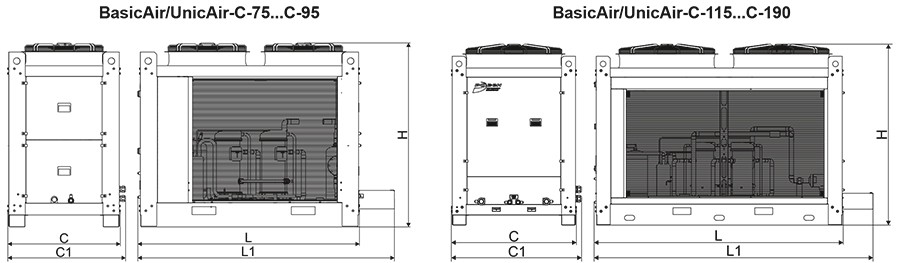

Габаритные размеры ККБ
Холодопроизводительность установки при условии:
- Температура наружного воздуха +32 С и относительной влажности 40%
- Температура кипения фреона: +7°С;
- Температура конденсации фреона: +45°С;
- Перегрев фреона: 5 К;
- Преохлаждение фреона: 5 К.
- Фреон R410a
Хладопроизводительность ККБ, в зависимости от температуры, кВт
|
Модель |
Температура наружного воздуха, °С |
Температура кипения, °С |
|||||||
|
+12,5 |
+12 |
+10 |
+8 |
+7 |
+5 |
+4 |
+2 |
||
|
BasicAir-C-2-410 UnicAir-C-2-410 |
+20 |
3,19 |
3,13 |
2,91 |
2,69 |
2,59 |
2,39 |
2,29 |
2,11 |
|
+25 |
3,01 |
2,96 |
2,74 |
2,54 |
2,44 |
2,25 |
2,16 |
1,98 |
|
|
+30 |
2,83 |
2,78 |
2,58 |
2,39 |
2,30 |
2,12 |
2,03 |
1,86 |
|
|
+32 |
2,75 |
2,70 |
2,51 |
2,32 |
2,24 |
2,06 |
1,97 |
1,80 |
|
|
+35 |
2,62 |
2,58 |
2,40 |
2,22 |
|
|
|
|
|
|
BasicAir-C-2,5-410 UnicAir-C-2,5-410 |
+20 |
3,59 |
3,53 |
3,28 |
3,04 |
2,93 |
2,71 |
2,61 |
2,4 |
|
+25 |
3,38 |
3,32 |
3,09 |
2,87 |
2,76 |
2,55 |
2,44 |
2,25 |
|
|
+30 |
3,17 |
3,12 |
2,9 |
2,69 |
2,59 |
2,39 |
2,29 |
2,1 |
|
|
+32 |
3,08 |
3,03 |
2,81 |
2,61 |
2,51 |
2,32 |
2,22 |
2,04 |
|
|
+35 |
2,94 |
2,89 |
2,69 |
2,5 |
|
|
|
|
|
|
BasicAir-C-3-410 UnicAir-C-3-410 |
+20 |
4,07 |
4 |
3,73 |
3,47 |
3,35 |
3,1 |
2,98 |
2,75 |
|
+25 |
3,84 |
3,77 |
3,51 |
3,26 |
3,14 |
2,91 |
2,79 |
2,57 |
|
|
+30 |
3,6 |
3,53 |
3,29 |
3,05 |
2,94 |
2,72 |
2,61 |
2,39 |
|
|
+32 |
3,49 |
3,43 |
3,19 |
2,96 |
2,85 |
2,63 |
2,53 |
2,32 |
|
|
+35 |
3,33 |
3,28 |
3,05 |
2,83 |
2,73 |
2,52 |
2,41 |
2,21 |
|
|
+40 |
3,06 |
3 |
2,8 |
2,6 |
2,51 |
2,32 |
2,22 |
|
|
|
BasicAir-C-3,5-410 UnicAir-C-3,5-410 |
+20 |
4,81 |
4,73 |
4,43 |
4,13 |
3,98 |
3,70 |
3,57 |
3,30 |
|
+25 |
4,53 |
4,46 |
4,02 |
3,77 |
3,66 |
3,44 |
3,32 |
3,14 |
|
|
+30 |
4,24 |
4,17 |
3,83 |
3,59 |
3,48 |
3,28 |
3,16 |
2,99 |
|
|
+32 |
4,11 |
4,04 |
3,70 |
3,47 |
3,37 |
3,17 |
3,05 |
2,88 |
|
|
+35 |
3,93 |
3,86 |
3,58 |
3,38 |
3,28 |
3,08 |
2,98 |
2,81 |
|
|
+40 |
3,62 |
3,56 |
3,37 |
3,18 |
3,08 |
2,90 |
2,80 |
2,64 |
|
|
+43 |
3,44 |
3,32 |
3,20 |
3,02 |
2,93 |
2,75 |
2,66 |
2,51 |
|
|
+45 |
3,27 |
3,15 |
3,02 |
2,85 |
2,77 |
2,60 |
2,51 |
2,37 |
|
|
BasicAir-C-4,5-410 UnicAir-C-4,5-410 |
+20 |
6,43 |
6,33 |
5,94 |
5,56 |
5,37 |
5,01 |
4,83 |
4,48 |
|
+25 |
6,05 |
5,96 |
5,58 |
5,21 |
5,03 |
4,67 |
4,50 |
4,16 |
|
|
+30 |
5,66 |
5,56 |
5,20 |
4,84 |
4,67 |
4,33 |
4,16 |
3,84 |
|
|
+32 |
5,49 |
5,40 |
5,04 |
4,69 |
4,51 |
4,18 |
4,02 |
3,70 |
|
|
+35 |
5,24 |
5,15 |
4,80 |
4,46 |
4,29 |
3,97 |
3,81 |
3,51 |
|
|
+40 |
4,85 |
4,76 |
4,43 |
4,11 |
3,95 |
3,64 |
3,50 |
3,21 |
|
|
+43 |
4,63 |
4,55 |
4,22 |
3,91 |
3,76 |
3,47 |
3,32 |
3,05 |
|
|
+45 |
4,48 |
4,40 |
4,08 |
3,77 |
3,63 |
3,34 |
3,21 |
2,94 |
|
|
BasicAir-C-5,3-410 UnicAir-C-5,3-410 |
+20 |
7,45 |
7,33 |
6,85 |
6,40 |
6,21 |
5,86 |
5,65 |
5,26 |
|
+25 |
7,04 |
6,92 |
6,34 |
5,95 |
5,78 |
5,44 |
5,24 |
4,95 |
|
|
+30 |
6,63 |
6,51 |
6,04 |
5,67 |
5,50 |
5,18 |
4,99 |
4,72 |
|
|
+32 |
6,44 |
6,33 |
5,84 |
5,47 |
5,31 |
5,01 |
4,82 |
4,56 |
|
|
+35 |
6,18 |
6,07 |
5,66 |
5,34 |
5,18 |
4,87 |
4,70 |
4,44 |
|
|
+40 |
5,73 |
5,63 |
5,32 |
5,02 |
4,87 |
4,58 |
4,42 |
4,17 |
|
|
+43 |
5,45 |
5,35 |
5,05 |
4,76 |
4,63 |
4,35 |
4,20 |
3,97 |
|
|
+45 |
5,23 |
5,14 |
4,77 |
4,50 |
4,37 |
4,11 |
3,97 |
3,75 |
|
|
BasicAir-C-6,5-410 UnicAir-C-6,5-410 |
+20 |
9,25 |
9,10 |
8,50 |
7,93 |
7,66 |
7,13 |
6,87 |
6,40 |
|
+25 |
8,72 |
8,57 |
7,99 |
7,45 |
7,19 |
6,68 |
6,44 |
5,97 |
|
|
+30 |
8,19 |
8,05 |
7,49 |
6,97 |
6,72 |
6,23 |
5,99 |
5,56 |
|
|
+32 |
7,96 |
7,82 |
7,27 |
6,76 |
6,51 |
6,04 |
5,81 |
5,38 |
|
|
+35 |
7,63 |
7,49 |
6,97 |
6,47 |
6,23 |
5,76 |
5,54 |
5,13 |
|
|
+40 |
7,09 |
6,96 |
6,46 |
5,98 |
5,75 |
5,32 |
5,11 |
4,71 |
|
|
+43 |
6,78 |
6,65 |
6,16 |
5,70 |
5,48 |
5,06 |
4,86 |
4,47 |
|
|
+45 |
6,58 |
6,42 |
5,94 |
5,49 |
5,27 |
4,86 |
4,67 |
4,30 |
|
|
BasicAir-C-7,5-410 UnicAir-C-7,5-410 |
+20 |
10,50 |
10,32 |
9,65 |
8,99 |
8,68 |
8,09 |
7,80 |
7,25 |
|
+25 |
9,95 |
9,77 |
8,89 |
8,34 |
8,09 |
7,62 |
7,34 |
6,94 |
|
|
+30 |
9,40 |
9,23 |
8,47 |
7,94 |
7,71 |
7,26 |
6,99 |
6,61 |
|
|
+32 |
9,17 |
9,00 |
8,18 |
7,67 |
7,45 |
7,02 |
6,76 |
6,39 |
|
|
+35 |
8,83 |
8,67 |
7,93 |
7,48 |
7,26 |
6,82 |
6,59 |
6,22 |
|
|
+40 |
8,29 |
8,13 |
7,45 |
7,03 |
6,82 |
6,41 |
6,19 |
5,85 |
|
|
+43 |
7,97 |
7,82 |
7,08 |
6,68 |
6,48 |
6,09 |
5,88 |
5,56 |
|
|
+45 |
7,73 |
7,58 |
6,69 |
6,31 |
6,13 |
5,76 |
5,56 |
5,25 |
|
|
Модель |
Температура наружного воздуха, °С |
Температура кипения, °С |
|||||||
|
+13 |
+12 |
+10 |
+8 |
+7 |
+5 |
+4 |
+2 |
||
|
BasicAir-C-8,5-410 UnicAir-C-8,5-410 |
+20 |
10,83 |
10,54 |
9,83 |
9,16 |
8,83 |
8,20 |
7,89 |
7,30 |
|
+25 |
10,32 |
10,04 |
9,37 |
8,73 |
8,42 |
7,81 |
7,52 |
6,96 |
|
|
+30 |
9,77 |
9,51 |
8,87 |
8,26 |
7,97 |
7,40 |
7,12 |
6,58 |
|
|
+32 |
9,60 |
9,00 |
8,68 |
8,06 |
7,76 |
7,18 |
6,90 |
6,40 |
|
|
+35 |
9,17 |
8,93 |
8,33 |
7,76 |
7,48 |
6,94 |
6,68 |
6,17 |
|
|
+40 |
8,62 |
8,37 |
7,77 |
7,20 |
6,93 |
6,40 |
6,14 |
5,65 |
|
|
+43 |
8,09 |
7,87 |
7,33 |
6,81 |
6,56 |
6,07 |
5,84 |
5,38 |
|
|
+45 |
7,78 |
7,56 |
7,04 |
6,54 |
6,30 |
5,82 |
5,59 |
5,14 |
|
|
BasicAir-C-10,5-410 UnicAir-C-10,5-410 |
+20 |
13,79 |
13,42 |
12,54 |
11,70 |
11,30 |
10,53 |
10,17 |
9,47 |
|
+25 |
13,11 |
12,76 |
11,91 |
11,10 |
10,72 |
9,98 |
9,63 |
8,96 |
|
|
+30 |
12,32 |
11,98 |
11,17 |
10,41 |
10,04 |
9,34 |
9,00 |
8,36 |
|
|
+32 |
12,05 |
11,72 |
10,92 |
10,17 |
9,81 |
9,12 |
8,79 |
8,19 |
|
|
+35 |
11,58 |
11,25 |
10,48 |
9,75 |
9,40 |
8,74 |
8,41 |
7,80 |
|
|
+40 |
10,78 |
10,47 |
9,74 |
9,04 |
8,71 |
8,08 |
7,77 |
7,19 |
|
|
+43 |
10,20 |
9,91 |
9,20 |
8,53 |
8,21 |
7,60 |
7,31 |
6,74 |
|
|
+45 |
9,77 |
9,48 |
8,79 |
8,14 |
7,83 |
7,24 |
6,95 |
6,40 |
|
|
+45 |
17,41 |
16,91 |
15,18 |
14,32 |
13,91 |
13,07 |
12,62 |
11,92 |
|
|
Модель |
Температура наружного воздуха, °С |
Температура кипения, °С |
|||||||
|
+12,5 |
+12 |
+10 |
+8 |
+7 |
+5 |
+4 |
+2 |
||
|
BasicAir-C-11,0-410 UnicAir-C-11,0-410 |
+20 |
14,88 |
14,63 |
13,63 |
12,67 |
12,21 |
11,33 |
10,90 |
10,09 |
|
+25 |
14,11 |
13,86 |
12,61 |
11,83 |
11,48 |
10,82 |
10,42 |
9,84 |
|
|
+30 |
13,29 |
13,05 |
12,01 |
11,27 |
10,94 |
10,30 |
9,92 |
9,38 |
|
|
+32 |
12,93 |
12,70 |
11,61 |
10,88 |
10,57 |
9,95 |
9,59 |
9,06 |
|
|
+35 |
12,42 |
12,20 |
11,25 |
10,61 |
10,30 |
9,68 |
9,34 |
8,83 |
|
|
+40 |
11,54 |
11,33 |
10,57 |
9,97 |
9,68 |
9,10 |
8,78 |
8,30 |
|
|
+43 |
11,00 |
10,80 |
10,04 |
9,47 |
9,20 |
8,65 |
8,34 |
7,88 |
|
|
+45 |
10,58 |
10,38 |
9,49 |
8,95 |
8,69 |
8,17 |
7,88 |
7,45 |
|
|
Модель |
Температура наружного воздуха, °С |
Температура кипения, °С |
|||||||
|
+13 |
+12 |
+10 |
+8 |
+7 |
+5 |
+4 |
+2 |
||
|
BasicAir-C-12,5-410 UnicAir-C-12,5-410 |
+20 |
17,10 |
16,61 |
15,45 |
14,36 |
13,85 |
12,87 |
12,40 |
11,52 |
|
+25 |
15,92 |
15,48 |
14,43 |
13,44 |
12,97 |
12,08 |
11,65 |
10,85 |
|
|
+30 |
14,82 |
14,42 |
13,46 |
12,56 |
12,13 |
11,32 |
10,93 |
10,18 |
|
|
+32 |
14,38 |
13,99 |
13,07 |
12,20 |
11,79 |
11,00 |
10,62 |
9,90 |
|
|
+35 |
13,76 |
13,40 |
12,52 |
11,70 |
11,30 |
10,54 |
10,18 |
9,49 |
|
|
+40 |
12,81 |
12,47 |
11,66 |
10,89 |
10,51 |
9,80 |
9,45 |
8,78 |
|
|
+43 |
12,17 |
11,85 |
11,07 |
10,32 |
9,97 |
9,27 |
8,93 |
8,27 |
|
|
+45 |
11,70 |
11,39 |
10,63 |
9,91 |
9,55 |
8,86 |
8,53 |
7,87 |
|
|
Модель |
Температура наружного воздуха, °С |
Температура кипения, °С |
|||||||
|
+12,5 |
+12 |
+10 |
+8 |
+7 |
+5 |
+4 |
+2 |
||
|
BasicAir-C-15,0-410 UnicAir-C-15,0-410 |
+20 |
19,61 |
19,39 |
18,51 |
17,61 |
17,16 |
16,24 |
15,78 |
14,86 |
|
+25 |
18,62 |
18,41 |
17,57 |
16,48 |
16,00 |
15,07 |
14,51 |
13,72 |
|
|
+30 |
17,66 |
17,43 |
16,73 |
15,70 |
15,24 |
14,35 |
13,82 |
13,06 |
|
|
+32 |
17,17 |
16,96 |
16,17 |
15,16 |
14,72 |
13,87 |
13,36 |
12,62 |
|
|
+35 |
16,51 |
16,31 |
15,67 |
14,78 |
14,35 |
13,49 |
13,02 |
12,30 |
|
|
+40 |
15,32 |
15,13 |
14,73 |
13,89 |
13,49 |
12,68 |
12,24 |
11,56 |
|
|
+43 |
14,56 |
14,36 |
13,99 |
13,20 |
12,81 |
12,05 |
11,62 |
10,98 |
|
|
+45 |
13,93 |
13,74 |
13,22 |
12,47 |
12,11 |
11,38 |
10,98 |
10,38 |
|
|
BasicAir-C-17-410 UnicAir-C-17-410 |
+20 |
24,17 |
23,74 |
22,08 |
20,54 |
19,80 |
18,41 |
17,74 |
16,49 |
|
+25 |
22,57 |
22,08 |
20,18 |
18,93 |
18,38 |
17,31 |
16,67 |
15,75 |
|
|
+30 |
21,20 |
20,84 |
19,22 |
18,03 |
17,50 |
16,48 |
15,87 |
15,00 |
|
|
+32 |
20,65 |
20,10 |
18,57 |
17,42 |
16,91 |
15,92 |
15,34 |
14,49 |
|
|
+35 |
19,90 |
19,57 |
17,99 |
16,97 |
16,48 |
15,49 |
14,95 |
14,13 |
|
|
+40 |
18,69 |
18,38 |
16,91 |
15,96 |
15,49 |
14,56 |
14,05 |
13,28 |
|
|
+43 |
17,97 |
17,67 |
16,07 |
15,16 |
14,72 |
13,83 |
13,35 |
12,62 |
|
|
+45 |
17,41 |
16,91 |
15,18 |
14,32 |
13,91 |
13,07 |
12,62 |
11,92 |
|
|
Модель |
Температура наружного воздуха, °С |
Температура кипения, °С |
|||||||
|
+13 |
+12 |
+10 |
+8 |
+7 |
+5 |
+4 |
+2 |
||
|
BasicAir-C-18,5-410 UnicAir-C-18,5-410 |
+20 |
27,80 |
27,01 |
25,12 |
23,36 |
22,52 |
20,93 |
20,17 |
18,74 |
|
+25 |
25,96 |
25,24 |
23,52 |
21,92 |
21,15 |
19,70 |
19,01 |
17,69 |
|
|
+30 |
24,24 |
23,59 |
22,02 |
20,55 |
19,85 |
18,52 |
17,88 |
16,66 |
|
|
+32 |
23,55 |
22,92 |
21,42 |
20,00 |
19,32 |
18,02 |
17,40 |
16,22 |
|
|
+35 |
22,60 |
22,00 |
20,57 |
19,21 |
18,56 |
17,32 |
16,72 |
15,57 |
|
|
+40 |
21,11 |
20,56 |
19,22 |
17,95 |
17,33 |
16,15 |
15,58 |
14,47 |
|
|
+43 |
20,12 |
19,58 |
18,29 |
17,06 |
16,47 |
15,31 |
14,75 |
13,65 |
|
|
+45 |
19,38 |
18,86 |
17,60 |
16,39 |
15,81 |
14,66 |
14,11 |
13,01 |
|
|
BasicAir-C-21-410 UnicAir-C-21-410 |
+20 |
29,49 |
28,65 |
26,64 |
24,77 |
23,88 |
22,19 |
21,39 |
19,87 |
|
+25 |
27,45 |
26,69 |
24,87 |
23,17 |
22,36 |
20,82 |
20,09 |
18,70 |
|
|
+30 |
25,53 |
24,84 |
23,19 |
21,65 |
20,91 |
19,50 |
18,83 |
17,54 |
|
|
+32 |
24,76 |
24,10 |
22,51 |
21,02 |
20,31 |
18,95 |
18,29 |
17,05 |
|
|
+35 |
23,70 |
23,07 |
21,56 |
20,14 |
19,46 |
18,16 |
17,53 |
16,33 |
|
|
+40 |
22,04 |
21,46 |
20,06 |
18,74 |
18,10 |
16,86 |
16,26 |
15,11 |
|
|
+43 |
20,94 |
20,38 |
19,04 |
17,76 |
17,14 |
15,94 |
15,36 |
14,21 |
|
|
+45 |
20,13 |
19,59 |
18,29 |
17,03 |
16,42 |
15,24 |
14,66 |
13,52 |
|
|
BasicAir-C-25-410 UnicAir-C-25-410 |
+20 |
32,26 |
31,34 |
29,15 |
27,10 |
26,12 |
24,28 |
23,40 |
21,74 |
|
+25 |
30,04 |
29,21 |
27,22 |
25,36 |
24,48 |
22,79 |
21,99 |
20,47 |
|
|
+30 |
27,97 |
27,21 |
25,41 |
23,71 |
22,90 |
21,36 |
20,62 |
19,21 |
|
|
+32 |
27,14 |
26,41 |
24,67 |
23,04 |
22,26 |
20,76 |
20,05 |
18,68 |
|
|
+35 |
25,98 |
25,29 |
23,64 |
22,09 |
21,34 |
19,91 |
19,22 |
17,90 |
|
|
+40 |
24,19 |
23,55 |
22,02 |
20,56 |
19,86 |
18,50 |
17,85 |
16,58 |
|
|
+43 |
22,99 |
22,38 |
20,91 |
19,50 |
18,82 |
17,50 |
16,86 |
15,61 |
|
|
+45 |
22,11 |
21,52 |
20,09 |
18,71 |
18,04 |
16,74 |
16,10 |
14,85 |
|
|
Модель |
Температура наружного воздуха, °С |
Температура кипения, °С |
|||||||
|
+15 |
+12 |
+10 |
+8 |
+7 |
+5 |
+4 |
+2 |
||
|
BasicAir-C-30-410 UnicAir-C-30-410 |
+20 |
43,73 |
39,53 |
36,90 |
34,40 |
33,20 |
30,90 |
29,79 |
27,67 |
|
+25 |
41,60 |
37,63 |
35,14 |
32,78 |
31,65 |
29,47 |
28,42 |
26,41 |
|
|
+30 |
39,27 |
35,54 |
33,21 |
30,99 |
29,93 |
27,88 |
26,90 |
25,01 |
|
|
+32 |
38,23 |
34,61 |
32,34 |
30,19 |
29,16 |
27,17 |
26,21 |
24,38 |
|
|
+35 |
36,71 |
33,24 |
31,07 |
29,01 |
28,02 |
26,11 |
25,20 |
23,44 |
|
|
+40 |
34,16 |
30,94 |
28,92 |
27,01 |
26,09 |
24,32 |
23,47 |
21,84 |
|
|
+43 |
32,39 |
29,33 |
27,42 |
25,61 |
24,73 |
23,06 |
22,26 |
20,71 |
|
|
+45 |
31,09 |
28,14 |
26,31 |
24,56 |
23,73 |
22,12 |
21,35 |
19,86 |
|
|
BasicAir-C-35-410 UnicAir-C-35-410 |
+20 |
49,12 |
44,53 |
41,65 |
38,92 |
37,60 |
35,07 |
33,86 |
31,52 |
|
+25 |
46,74 |
42,35 |
39,60 |
36,99 |
35,73 |
33,31 |
32,15 |
29,91 |
|
|
+30 |
44,13 |
39,96 |
37,35 |
34,87 |
33,67 |
31,38 |
30,27 |
28,16 |
|
|
+32 |
42,97 |
38,90 |
36,35 |
33,92 |
32,76 |
30,52 |
29,44 |
27,37 |
|
|
+35 |
41,27 |
37,33 |
34,87 |
32,53 |
31,41 |
29,25 |
28,21 |
26,22 |
|
|
+40 |
38,31 |
34,61 |
32,31 |
30,12 |
29,06 |
27,04 |
26,07 |
24,21 |
|
|
+43 |
36,47 |
32,92 |
30,70 |
28,60 |
27,60 |
25,66 |
24,73 |
22,95 |
|
|
+45 |
35,02 |
31,59 |
29,45 |
27,42 |
26,44 |
24,58 |
23,68 |
21,96 |
|
|
BasicAir-C-40-410-UP UnicAir-C-40-410-UP |
+20 |
55,54 |
50,48 |
47,30 |
44,29 |
42,83 |
40,04 |
38,69 |
36,10 |
|
+25 |
53,15 |
48,27 |
45,21 |
42,31 |
40,91 |
38,21 |
36,92 |
34,43 |
|
|
+30 |
50,43 |
45,76 |
42,84 |
40,06 |
38,72 |
36,15 |
34,91 |
32,53 |
|
|
+32 |
49,20 |
44,62 |
41,76 |
39,04 |
37,73 |
35,21 |
34,00 |
31,67 |
|
|
+35 |
47,37 |
42,93 |
40,16 |
37,52 |
36,25 |
33,82 |
32,64 |
30,40 |
|
|
+40 |
44,14 |
39,95 |
37,33 |
34,85 |
33,65 |
31,36 |
30,26 |
28,15 |
|
|
+43 |
42,12 |
38,08 |
35,56 |
33,17 |
32,02 |
29,82 |
28,76 |
26,73 |
|
|
+45 |
40,52 |
36,60 |
34,16 |
31,84 |
30,73 |
28,60 |
27,58 |
25,62 |
|
|
BasicAir-C-45-410-UP UnicAir-C-45-410-UP |
+20 |
63,16 |
57,34 |
53,69 |
50,22 |
48,55 |
45,33 |
43,78 |
40,81 |
|
+25 |
60,32 |
54,73 |
51,22 |
47,89 |
46,28 |
43,19 |
41,71 |
38,86 |
|
|
+30 |
57,09 |
51,75 |
48,41 |
45,23 |
43,70 |
40,76 |
39,35 |
36,63 |
|
|
+32 |
55,62 |
50,40 |
47,13 |
44,02 |
42,53 |
39,66 |
38,27 |
35,62 |
|
|
+35 |
53,44 |
48,39 |
45,23 |
42,22 |
40,78 |
38,01 |
36,67 |
34,11 |
|
|
+40 |
49,57 |
44,82 |
41,85 |
39,03 |
37,68 |
35,08 |
33,83 |
31,44 |
|
|
+43 |
47,13 |
42,57 |
39,72 |
37,01 |
35,72 |
33,23 |
32,03 |
29,74 |
|
|
+45 |
45,21 |
40,78 |
38,03 |
35,42 |
34,16 |
31,76 |
30,61 |
28,40 |
|
|
BasicAir-C-53-410-UP UnicAir-C-53-410-UP |
+20 |
72,37 |
65,69 |
61,50 |
57,51 |
55,60 |
51,91 |
50,14 |
46,73 |
|
+25 |
68,71 |
62,20 |
58,32 |
54,52 |
52,69 |
49,18 |
47,49 |
44,25 |
|
|
+30 |
64,71 |
58,64 |
54,84 |
51,24 |
49,51 |
46,18 |
44,58 |
41,52 |
|
|
+32 |
62,93 |
57,00 |
53,30 |
49,78 |
48,09 |
44,85 |
43,29 |
40,31 |
|
|
+35 |
60,34 |
54,61 |
51,04 |
47,65 |
46,02 |
42,90 |
41,40 |
38,53 |
|
|
+40 |
55,87 |
50,50 |
47,15 |
43,98 |
42,46 |
39,54 |
38,15 |
35,47 |
|
|
+43 |
53,12 |
47,96 |
44,74 |
41,71 |
40,25 |
37,46 |
36,13 |
33,58 |
|
|
+45 |
50,98 |
45,98 |
42,88 |
39,94 |
38,54 |
35,85 |
34,56 |
32,11 |
|
|
BasicAir-C-60-410-UP UnicAir-C-60-410-UP |
+20 |
97,03 |
88,16 |
82,59 |
77,29 |
74,74 |
69,84 |
67,47 |
62,94 |
|
+25 |
92,22 |
83,73 |
78,41 |
73,36 |
70,92 |
66,24 |
63,99 |
59,66 |
|
|
+30 |
86,94 |
78,87 |
73,82 |
69,02 |
66,71 |
62,28 |
60,14 |
56,05 |
|
|
+32 |
84,59 |
76,71 |
71,78 |
67,09 |
64,84 |
60,51 |
58,43 |
54,44 |
|
|
+35 |
81,15 |
73,54 |
68,78 |
64,26 |
62,10 |
57,93 |
55,93 |
52,09 |
|
|
+40 |
75,22 |
68,07 |
63,61 |
59,38 |
57,35 |
53,45 |
51,59 |
48,01 |
|
|
+43 |
71,56 |
64,69 |
60,41 |
56,35 |
54,41 |
50,68 |
48,90 |
45,48 |
|
|
+45 |
68,72 |
62,06 |
57,92 |
54,00 |
52,12 |
48,53 |
46,80 |
43,51 |
|
МАРКИРОВКА:
Блок компрессорно-конденсаторный BasicAir-C-60-410-UP
где: BasicAir – комплектация оборудования;
60 – типоразмер блока;
410 – тип хладогента (R410a);
UP – выброс воздуха вверх.
Блок компрессорно-конденсаторный UnicAir-C-40-410-UP/PG/SA
где: UnicAir – комплектация оборудования;
40 – типоразмер блока;
410 – тип хладогента (R410a);
UP – выброс воздуха вверх;
PG – комплект манометров по высокому и низкому давлению;
SA – плавное регулирование скорости вращения вентилятора.
Дополнительные опции и возможность их установки
|
Модель |
Мощность, кВт |
Количество контуров |
PA - Регулировка производительности |
PG - Комплект манометров по высокому и низкому давлению |
OS - Маслоотделитель |
SA - Плавное регулирование скорости вращения вентилятора |
VL - обратный клапан на жидкостной линии |
VR - обратный клапан после конденсатора |
FS - фильтр на всасывающей линии |
W1 - зимний комплект до -10С |
W2 - зимний комплект до -30С |
SV - запорный вентиль между конденсатором и компрессором |
SP - сервисные порты выведенные на улицу |
SI - шумоизоляция компрессорного отсека |
SIC - шумоизоляция компрессора |
RR - ресивер хладагента |
SS - супер малошумное исполнение |
СС - выносной шкаф управления |
|
Выход воздуха вбок |
||||||||||||||||||
|
ККБ-UnicAir-C-2-410 |
2,24 |
1 |
|
+ |
|
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
|
+ |
|
ККБ-UnicAir-C-2,5-410 |
2,51 |
1 |
|
+ |
|
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
|
+ |
|
ККБ-UnicAir-C-3-410 |
2,85 |
1 |
|
+ |
|
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
|
+ |
|
ККБ-UnicAir-C-3,5-410 |
3,37 |
1 |
|
|
|
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
+ |
+ |
|
|
+ |
|
ККБ-UnicAir-C-4,5-410 |
4,51 |
1 |
|
+ |
|
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
+ |
+ |
|
ККБ-UnicAir-C-5,3-410 |
5,31 |
1 |
|
|
|
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
+ |
+ |
|
|
+ |
|
ККБ-UnicAir-C-6,5-410 |
6,51 |
1 |
|
+ |
|
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
+ |
+ |
|
ККБ-UnicAir-C-7,5-410 |
7,45 |
1 |
|
|
|
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
+ |
+ |
|
|
+ |
|
ККБ-UnicAir-C-8,5-410 |
7,76 |
1 |
|
+ |
|
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
+ |
+ |
|
ККБ-UnicAir-C-10,5-410 |
9,81 |
1 |
|
+ |
|
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
ККБ-UnicAir-C-11-410 |
10,57 |
1 |
|
|
|
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
+ |
+ |
|
|
+ |
|
ККБ-UnicAir-C-12,5-410 |
11,79 |
1 |
|
+ |
|
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
ККБ-UnicAir-C-15-410 |
14,72 |
1 |
|
|
|
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
+ |
+ |
|
|
+ |
|
ККБ-UnicAir-C-17-410 |
16,91 |
1 |
|
|
|
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
+ |
+ |
|
|
+ |
|
ККБ-UnicAir-C-18,5-410 |
19,32 |
1 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
ККБ-UnicAir-C-21-410 |
20,31 |
1 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
ККБ-UnicAir-C-25-410 |
22,26 |
1 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
ККБ-UnicAir-C-30-410 |
29,16 |
1 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
ККБ-UnicAir-C-35-410 |
32,76 |
1 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
Выход воздуха вверх |
||||||||||||||||||
|
ККБ-UnicAir-C-40-410-UP |
37,73 |
1 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
+ |
+ |
+ |
+ |
|
ККБ-UnicAir-C-45-410-UP |
42,53 |
1 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
+ |
+ |
+ |
+ |
|
ККБ-UnicAir-C-53-410-UP |
48,09 |
1 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
+ |
+ |
+ |
+ |
|
ККБ-UnicAir-C-60-410-UP |
64,34 |
1 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
+ |
+ |
+ |
+ |
Рекомендации по проектированию и монтажу ККБ
1. Прокладка трубопроводов
При прокладке фреонопроводов для обеспечения циркуляции масла по фреоновому контуру системы необходимо учитывать схему установки: ККБ выше секции испарителя или ККБ ниже секции испарителя.
Горизонтальные трассы фреонопроводов прокладываются с уклоном не менее 1,2% (12 мм/м) вверх от ККБ в сторону испарителя.
При проектировании или монтаже фреонопроводов необходимо минимизировать длину и перепады высот, а так же избегать излишних поворотов. Во избежание резких поворотов заменяйте отводы 90° с большим сопротивлением на отводы 45° с меньшим сопротивлением.
В случае установки ККБ выше секции испарителя необходимо предусмотреть устройство маслоподъемных петель как указано на схеме соединения ККБ выше испарителя.
Высота расположения между ККБ и испарителем не более 3 м. Если высота больше 3 м - необходимо устройство масловозвратной петли через каждые 3,5 м.
В случае общей протяженности трубопроводов (горизонтальных и вертикальных участков) более 15 м - необходимо производить перерасчет диаметров трубопроводов и холодопроизводительности компрессорно-конденсаторных блоков, а так же произвести перерасчет дозы заправки хладогентом согласно паспорту на изделие.
2. Монтаж ККБ
При монтаже агрегата необходимо обеспечить:
- установку в сухом и хорошо проветриваемом месте
- установку на ровной горизонтальной поверхности
- отсутствие препятствий со стороны осевого вентилятора и фреонового конденсатора
- доступ для подключения фреонопроводов, установки и последующей замены фильтра-осушителя
- доступ для подключения силового кабеля
- легкий доступ для обслуживания блока управления и очистки теплообменника от загрязнения
- отсутствие других источников тепла
- наличие защитного не прозрачного экрана от прямых солнечных лучей
Соединительный комплект для ККБ
Компрессорно-конденсаторные блоки присоединяются к секции фреонового охлаждения медными трубопрово- дами в теплоизоляционных трубках двух типов: жидкостной линией (линеей нагнетания) и газовой линеей (линеей всасывания).
В системах с компрессорно-конденсаторными блоками на линии нагнетания устанавливаются элементы «Соединительного комплекта для ККБ». Непосредственно перед секцией фреонового охлаждения (испарителем) рекомендуется установка соленойдного клапана и ТРВ (терморегулирующего вентиля). Как указано на схеме обвязки ККБ.
Фильтр-осушитель и смотровое стекло рекомендуется устанавливать на жидкостной линии непосредственно по- сле компрессорно-конденсаторного блока.
Терморегулирующий вентиль (ТРВ) – один из основных компонентов, задачей которого является дросселирова- ние и регулирование расхода хладагента на входе в испаритель таким образом, чтобы в нем наиболее эффективно проходил процесс охлаждения. При этом хладагент должен полностью перейти в парообразное состояние. Это необходимо для надежной работы компрессора и исключения его работы т.н. «влажным» ходом (т.е. сжатие жид- кости).
Фильтр-осушитель защищает холодильные системы и системы кондиционирования от воздуха, влаги, кислот и твердых частиц, предотвращая вредные химические реакции и появление абразивных частиц.
Электромагнитный клапан предназначен для исключения паразитного перетекания жидкости в компрессор при каждой остановке холодильного агрегата, герметично перекрывая жидкостную линию. Накопление жидкого хла- догента в картере компрессора при его остановках приводит к заметному оттоку масла, что может стать причиной механических аварий при запуске.
Смотровое стекло предназначено для оценки состояния хладагента перед испарителем.
Схема обвязки ККБ с одноконтурным испарителем
Схема обвязки ККБ с двухконтурным испарителем
В состав соединительного комплекта входит:
1 - фильтр-осушитель;
2 - смотровое окно;
3 - электромагнитный клапан;
4 - терморегулирующий вентиль (ТРВ);
5 - трубка термобаллона;
6 - фреоновый испаритель;
7 - внешняя уравнительная линия;
8 - термобаллон ТРВ;
9 - маслоподьемная петля.
Разработаны типовые обвязки для испарителей от 2 кВт до 60 кВт холодильной мощности на 1 или 2 гидравлических контура.
Пример обозначения обвязки для одноконтурного испарителя:
Обвязка 1к ККБ BasicAir/UnicAir-C-8.5-410
Состав обвязки одноконтурного испарителя:
1. Фильтр-осушитель - 1 шт.
2. Смотровое стекло- 1 шт.
3. Электромагнитный клапан - 1 шт.
4. Терморегулирующий вентиль в сборе - 1 шт.
Пример обозначения обвязки для двухконтурного испарителя:
Обвязка 2к ККБ BasicAir/UnicAir-C-60-410
Состав обвязки одноконтурного испарителя:
1. Фильтр-осушитель - 1 шт.
2. Смотровое стекло- 1 шт.
3. Электромагнитный клапан - 1 шт.
4. Терморегулирующий вентиль в сборе - 2 шт.
Режим работы:
- Температура кипения фреона: +7°С;
- Температура конденсации фреона: +45°С;
- Перегрев фреона: 5 К;
- Преохлаждение фреона: 5 К;
- Фреон R410a.
Состав соединительных комплектов
|
Типоразмер |
Мощность, кВт |
Фильтр-осушитель |
Смотровое окно |
Электромагнитный клапан |
ТРВ |
Вставка расширительная к ТРВ |
|
C-2-410 |
2,24 |
+ |
+ |
|
+ |
+ |
|
C-2,5-410 |
2,51 |
+ |
+ |
|
+ |
+ |
|
C-3-410 |
2,85 |
+ |
+ |
|
+ |
+ |
|
C-3,5-410 |
3,37 |
+ |
+ |
|
+ |
+ |
|
C-4,5-410 |
4,51 |
+ |
+ |
|
+ |
+ |
|
C-5,3-410 |
5,31 |
+ |
+ |
|
+ |
+ |
|
C-6,5-410 |
6,51 |
+ |
+ |
|
+ |
+ |
|
C-7,5-410 |
7,45 |
+ |
+ |
|
+ |
+ |
|
C-8,5-410 |
7,76 |
+ |
+ |
+ |
+ |
+ |
|
C-10,5-410 |
9,81 |
+ |
+ |
+ |
+ |
+ |
|
C-11-410 |
10,57 |
+ |
+ |
+ |
+ |
+ |
|
C-12,5-410 |
11,79 |
+ |
+ |
+ |
+ |
+ |
|
C-15-410 |
14,72 |
+ |
+ |
+ |
+ |
+ |
|
C-17-410 |
16,91 |
+ |
+ |
+ |
+ |
+ |
|
C-18,5-410 |
19,32 |
+ |
+ |
+ |
+ |
+ |
|
C-21-410 |
20,31 |
+ |
+ |
+ |
+ |
|
|
C-25-410 |
22,26 |
+ |
+ |
+ |
+ |
|
|
C-30-410 |
29,16 |
+ |
+ |
+ |
+ |
|
|
C-35-410 |
32,76 |
+ |
+ |
+ |
+ |
|
|
C-40-410-UP |
37,73 |
+ |
+ |
+ |
+ |
|
|
C-45-410-UP |
42,53 |
+ |
+ |
+ |
+ |
|
|
C-53-410-UP |
48,09 |
+ |
+ |
+ |
+ |
|
|
C-60-410-UP |
64,34 |
+ |
+ |
+ |
+ |
|
Не представленные в наличии модели доступны к поставке под заказ
Оповестить о поступлении
Всю необходимую информацию также можно получить по телефону «горячей линии»
+ 7 800 200 93 96 получить консультацию
