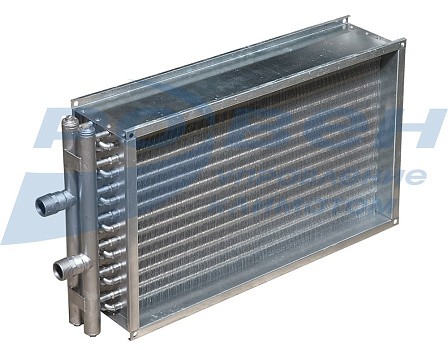

Воздухонагреватели водяные для прямоугольных каналов

Эффективный медно-алюминиевый пластинчатый теплообменник в двухрядном или трехрядном исполнении.
Теплообменник изготовлен из алюминиевых пластин и проходящих через них медных трубок диаметром 9,52 мм. Шахматное расположение трубок.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить

В водяных воздухонагревателях воздух нагревается за счет прохождения через нагретый контур пластин или трубок, в которых протекает нагретая до определенной температуры вода.

Эффективный медно-алюминиевый пластинчатый теплообменник в двухрядном или трехрядном исполнении.

Теплообменник изготовлен из алюминиевых пластин и проходящих через них медных трубок диаметром 9,52 мм. Шахматное расположение трубок.

Теплоноситель: вода или незамерзающие смеси. Максимальная температура теплоносителя на входе в теплоноситель 150°С. Максимально допустимое давление — не более 1,6 МПа.

Климатическое исполнение У (от -40ºС до +45ºС).

Диаметры подводящих и отводящих патрубков G1”.

Водяные нагреватели устанавливаются как в горизонтальном, так и в вертикальном положении, при этом необходимо обеспечить возможность обезвоздушивания нагревателя, то есть удаление воздушных пробок.

Технические характеристики и габаритные размеры

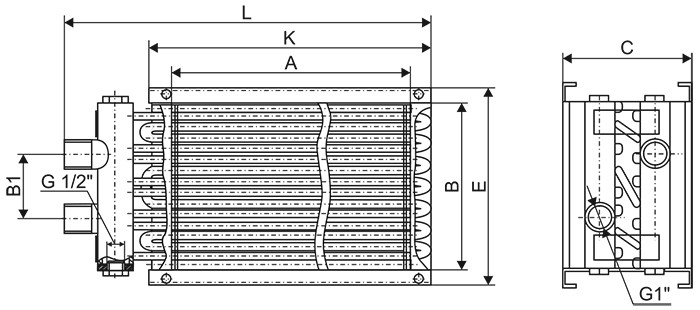

TFT чертеж.jpg


Марка

А,

мм

В,

мм

К,

мм

Е,

мм

С,

мм

L,

мм

Шаг между пласти-нами, мм

Присоедини-тельный

размер,

дюймы

Кол-во контуров

Площадь тепло-обмена, м2

Расход воздуха, м3

Гидравли-ческое сопро-тивление, кПа

Тепло-производи-тельность, кВт

Внутренний

объем, л

Масса, кг

двухрядные

TFT 400.200.2

400

200

442

242

150

577

2,5

G1

4

2,6

850

3,3

11

0,44

2,83

TFT 500.250.2

500

250

542

292

150

677

2,5

G1

5

4,0

1350

5,8

18

0,69

3,99

TFT 500.300.2

500

300

542

342

150

677

2,5

G1

6

4,8

1600

5,7

22

0,82

4,68

TFT 600.300.2

600

300

642

342

150

777

2,5

G1

6

5,8

1900

8,9

26

0,99

5,34

TFT 600.350.2

600

350

642

392

150

777

2,5

G1

7

6,7

2200

8,8

31

1,15

6,16

TFT 700.400.2

700

400

761

461

150

885

2,5

G1

8

9,0

3000

13,5

42

1,54

7,84

TFT 800.500.2

800

500

861

561

150

986

2,5

G1

10

12,9

4300

19,1

60

2,2

10,9

TFT 900.500.2

900

500

961

561

150

1086

2,5

G1

10

14,4

4800

25,6

68

2,47

11,8

TFT 1000.500.2

1000

500

1061

561

150

1186

2,5

G1

10

16,1

5350

30,8

76

2,75

12,8

трехрядные

TFT 400.200.3

400

200

442

242

150

577

2,5

G1

4

3,9

850

8,3

16

0,66

3,75

TFT 500.250.3

500

250

542

292

150

677

2,5

G1

5

6,0

1350

14,6

26

1,03

5,31

TFT 500.300.3

500

300

542

342

150

677

2,5

G1

6

7,2

1600

14,4

31

1,24

6,21

TFT 600.300.3

600

300

642

342

150

777

2,5

G1

6

8,6

1900

22,2

37

1,48

7,13

TFT 600.350.3

600

350

642

392

150

777

2,5

G1

7

10,1

2200

22,0

43

1,73

8,19

TFT 700.400.3

700

400

761

461

150

885

2,5

G1

8

13,4

3000

33,5

59

2,31

10,4

TFT 800.500.3

800

500

861

561

150

986

2,5

G1

10

19,3

4300

47,3

84

3,3

14,5

TFT 900.500.3

900

500

961

561

150

1085

2,5

G1

10

21,7

4800

63,1

95

3,71

15,8

TFT 1000.500.3

1000

500

1061

561

150

1185

2,5

G1

15

24,1

5350

75,6

104

4,12

17,1

*Теплопроизводительность указана с учетом температуры наружного воздуха -28°С и температурой теплоносителя 90/70°С.

Данные для подбора нагревателей

Для правильного подбора нагревателей принято ограничение скорости движения жидкости в трубках теплообменника: минимальная скорость 0,5 м/с – исходя из угрозы замерзания теплоносителя, и максимальная скорость 2,75 м/с – для ограничения потерь давления и шума при движении теплоносителя по трубкам теплообменника.

Марка

Минимально возможный расход жидкости, м3/ч (при скорости движения жидкости 0,5 м/с)

Максимально возможный расход жидкости, м3/ч (при скорости движения жидкости 2,75 м/с)

TFT 400.200

0,47

2,56

TFT 500.250

0,59

3,2

TFT 500.300

0,7

3,85

TFT 600.300

0,7

3,85

TFT 600.350

0,82

4,53

TFT 700.400

0,93

5,13

TFT 800.500, TFT 900.500, TFT 1000.500

1,17

6,42

Аэродинамические характеристики двухрядных нагревателей

Аэродинамика двухрядные.jpg

Гидравлические характеристики двухрядных нагревателей

Гидравлика двухрядные.jpg

Аэродинамические характеристики трехрядных нагревателей

Аэродинамика трехрядные.jpg

Гидравлические характеристики трехрядных нагревателей

Гидравлика трехрядные.jpg

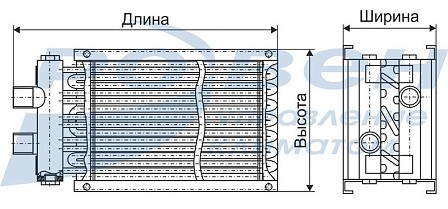

МАРКИРОВКА:

Воздухонагреватель водяной 600.350.2
                 где:   600 – длина теплообменника, мм;
                          350 - высота теплообменника, мм;
                          2 – количество рядов нагревателя.




Не представленные в наличии модели доступны к поставке под заказ

Наименование
Единица измерения
Масса, кг
Стоимость
шт
14
31 303 ₽
шт
20
43 860 ₽
шт
4.4
9 711 ₽
шт
5.1
11 968 ₽
шт
5.8
11 475 ₽
шт
6.7
14 932 ₽
шт
6.17
12 605 ₽
шт
7.17
18 378 ₽
шт
7.2
14 825 ₽
шт
8.5
17 162 ₽
шт
8
16 567 ₽
шт
9.5
19 402 ₽
шт
9.6
19 183 ₽
шт
11.6
26 360 ₽
шт
12
26 279 ₽
шт
14.7
37 438 ₽
шт
13
29 884 ₽
шт
20
41 557 ₽

Всю необходимую информацию также можно получить по телефону «горячей линии»

+ 7 800 200 93 96 получить консультацию
