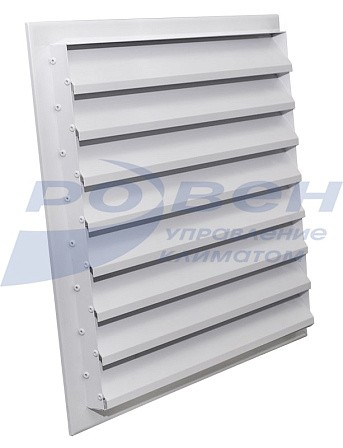

Наружная решетка алюминиевая типа РН ал накладная

Наружные решетки РН ал накл предназначены для забора воздуха в системах вентиляции и кондиционирования.

получить консультацию

СДЕЛАНО В РОВЕН

Описание товара

Характеристики моделей

Купить

Наружные решетки РН ал накл предназначены для забора воздуха в системах вентиляции и кондиционирования.

Решетки представляют собой прямоугольную раму с установленными в нее неподвижными жалюзи, которые препятствуют проникновению атмосферных осадков с улицы. Решетки изготавливаются из алюминиевых сплавов. По отдельному запросу рассматривается возможность окраски термоусадочным порошковым покрытием в любой цвет по каталогу RAL.

Характеристики вентиляционных решеток

РН ал накл чертеж.jpg

H*L - установочный размер решетки

Минимальный размер решетки 100х100мм, далее с шагом 50мм по высоте с шириной до 1200 мм. Максимальный размер решетки 1200х1200мм.
Коэффициент «живого сечения» РН ал накладной – 0,7.
Коэффициент местного сопротивления, отнесенный к скорости в «живом сечении» – 0,88.

Монтаж наружных решеток с помощью саморезов

РН ал накл монтаж.jpg

Массы решеток РН ал накл

РН ал накл массы.jpg

МАРКИРОВКА:

Решетка накл. ал. наруж. 800х500 RAL9016
                 где:   Решетка накл. ал. наруж. - тип наружной решетки из алюминиевых сплавов;
                          800х500 - установочный размер решетки (HxL), мм;
                          RAL9016 - цвет окраски по каталогу RAL.
