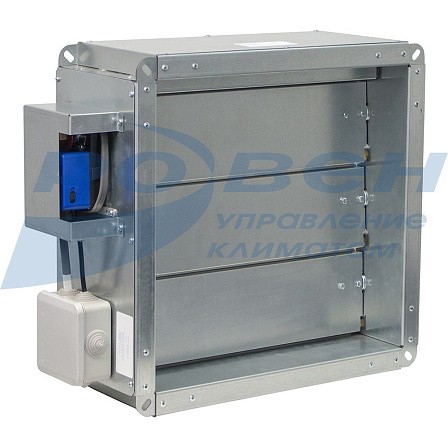

Клапан воздушный утепленный КВУ

Утепленный воздушный клапан предназначен для использования в системах вентиляции и кондиционирования воздуха с разностью давлений до 1500 Па.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить

Утепленный воздушный клапан с электрическим подогревом предназначен для использования в системах вентиляции и кондиционирования воздуха с разностью давлений до 1500 Па и может применяться для регулирования количества воздуха и газовых смесей, агрессивность которых по отношению к оцинкованной стали не выше агрессивности воздуха, не содержащих пыли и других твердых примесей в количестве не более 100 мг/м3, а также липких веществ и волокнистых материалов.
Не допускается прямое попадание осадков на клапан.

Клапан КВУ состоит из корпуса с присоединительными фланцами, установленных в нем утепленных двустенных ламелей поворотного типа, приводимых в движение системой рычагов и тяг, электрического (либо ручного) привода, а также трубчатых электронагревателей из нержавеющей стали в местах сопряжения ламелей для облегчения их открытия в случае обмерзания в зимнее время.
Клапан имеет разные варианты комплектации электроприводом. Открытие клапана может осуществляться дистанционно с помощью электропривода или вручную.

Клапан должен быть заземлен в соответствии с правилами устройства электроустановок.

Клапан выпускается в следующих исполнениях:

О – общепромышленное (из оцинкованной стали).

Управление клапаном может быть осуществлено с помощью стандартного щита автоматики.

Габаритные и присоединительные размеры клапанов воздушных утепленных КВУ

Клапан КВУ чертеж.jpg

Минимальный набор функций в зависимости от температурного режима клапанов КВУ

Температурный режим

Комплектация КВУ

Функции обогрева

Обогрев ламелей

Обогрев привода

Периметральный обогрев

-20°С … +45°С

Ручной привод (РП)

да

нет

нет

Площадка под электропривод (ЭП)

да

нет

нет

Механический привод 220/24 В (М)

да

нет

нет

Реверсивный привод 220/24 В (Р)

да

нет

нет

-40°С … +45°С

Ручной привод (РП)

да

нет

нет

Механический привод 220/24 В (М)

да

да

нет

Реверсивный привод 220/24 В (Р)

да

да

нет

-60°С … +45°С

Ручной привод (РП)

да

нет

да

Механический привод 220/24 В (М)

да

да

да

Реверсивный привод 220/24 В (Р)

да

да

да

Суммарная мощность ТЭНов, установленных на клапане КВУ (-20°С), кВт

H, мм

L, мм

400

500

600

700

800

900

1000

1100

1200

1300

1400

400

0,9

1,0

1,2

1,3

1,4

1,5

1,6

1,8

2,0

2,1

2,2

500

0,9

1,0

1,2

1,3

1,4

1,5

1,6

1,8

2,0

2,1

2,2

600

1,1

1,3

1,5

1,6

1,8

1,9

2

2,3

2,5

2,6

2,8

700

1,4

1,5

1,8

2,0

2,1

2,3

2,4

2,7

3,0

3,2

3,3

800

1,4

1,5

1,8

2,0

2,1

2,3

2,4

2,7

3,0

3,2

3,3

900

1,6

1,8

2,1

2,3

2,5

2,6

2,8

3,2

3,5

3,7

3,9

1000

1,8

2,0

2,4

2,6

2,8

3,0

3,2

3,6

4,0

4,2

4,4

1100

1,8

2,0

2,4

2,6

2,8

3,0

3,2

3,6

4,0

4,2

4,4

1200

2,0

2,3

2,7

2,9

3,2

3,4

3,6

4,1

4,5

4,7

5,0

1300

2,3

2,5

3,0

3,3

3,5

3,8

4,0

4,5

5,0

5,3

5,5

1400

2,3

2,5

3,0

3,3

3,5

3,8

4,0

4,5

5,0

5,3

5,5

Суммарная мощность ТЭНов, установленных на клапане КВУ (-40°С), кВт

H, мм

L, мм

400

500

600

700

800

900

1000

1100

1200

1300

1400

400

1,0

1,1

1,3

1,5

1,6

1,7

1,8

2,0

2,3

2,4

2,5

500

1,0

1,1

1,3

1,5

1,6

1,7

1,8

2,0

2,3

2,4

2,5

600

1,2

1,4

1,6

1,8

2,0

2,1

2,2

2,5

2,8

2,9

3,1

700

1,5

1,6

1,9

2,2

2,3

2,5

2,6

2,9

3,3

3,5

3,6

800

1,5

1,6

1,9

2,2

2,3

2,5

2,6

2,9

3,3

3,5

3,6

900

1,7

1,9

2,2

2,5

2,7

2,8

3,0

3,4

3,8

4,0

4,2

1000

1,9

2,1

2,5

2,8

3,0

3,2

3,4

3,8

4,3

4,5

4,7

1100

1,9

2,1

2,5

2,8

3,0

3,2

3,4

3,8

4,3

4,5

4,7

1200

2,1

2,4

2,8

3,1

3,4

3,6

3,8

4,3

4,8

5,0

5,3

1300

2,4

2,6

3,1

3,5

3,7

4,0

4,2

4,7

5,3

5,6

5,8

1400

2,4

2,6

3,1

3,5

3,7

4,0

4,2

4,7

5,3

5,6

5,8

Суммарная мощность ТЭНов, установленных на клапане КВУ (-60°С), кВт

H, мм

L, мм

400

500

600

700

800

900

1000

1100

1200

1300

1400

400

1,1

1,2

1,4

1,5

1,6

1,8

1,9

2,1

2,3

2,4

2,6

500

1,1

1,2

1,4

1,5

1,6

1,8

1,9

2,1

2,3

2,4

2,6

600

1,3

1,5

1,7

1,8

2,0

2,2

2,3

2,6

2,8

2,9

3,2

700

1,6

1,7

2,0

2,2

2,3

2,6

2,7

3,0

3,3

3,5

3,7

800

1,6

1,7

2,0

2,2

2,3

2,6

2,7

3,0

3,3

3,5

3,7

900

1,8

2,0

2,3

2,5

2,7

2,9

3,1

3,5

3,8

4,0

4,3

1000

2,0

2,2

2,6

2,8

3,0

3,3

3,5

3,9

4,3

4,5

4,8

1100

2,0

2,2

2,6

2,8

3,0

3,3

3,5

3,9

4,3

4,5

4,8

1200

2,2

2,5

2,9

3,1

3,4

3,7

3,9

4,4

4,8

5,0

5,4

1300

2,5

2,7

3,2

3,5

3,7

4,1

4,3

4,8

5,3

5,6

5,9

1400

2,5

2,7

3,2

3,5

3,7

4,1

4,3

4,8

5,3

5,6

5,9

Обязательный для применения алгоритм работы обогрева клапанов КВУ

Перед открытием или закрытием клапана при температуре наружного воздуха (либо температуре зоны установки клапана) ниже 0 °С должен включаться прогрев ламелей клапана. Максимальное время работы прогрева ламелей 300 сек, данное время должно корректироваться в зависимости от температуры наружного воздуха.

При комплектации клапана с подогревом привода и при температуре наружного воздуха (либо температуре зоны установки клапана) ниже 0 °С, подогрев привода работает на постоянной основе.

При комплектации клапана с периметральным обогревом и при температуре наружного воздуха (либо температуре зоны установки клапана) ниже 0 °С, периметральный обогрев работает на постоянной основе. Обогрев привода в данном случае включается одновременно с периметральным обогревом.

Запрещается включать прогрев ламелей клапана в постоянный (длительный) режим работы.

Запрещается включать прогрев ламелей клапана, подогрев привода, а также периметральный подогрев клапана при уличной температуре (либо температуре зоны установки клапана) выше 0 °С.

Стандартные щиты управления типа ЩУВ для клапанов воздушных утепленных КВУ

Щиты управления вентиляционные типа ЩУВ применяются для комплексного автоматического управления приточными, вытяжными, приточно-вытяжными системами вентиляции, без дополнительных устройств нагрева воздуха.

Щиты управления ЩУВ для клапанов КВУ без периметрального обогрева  и подогрева привода (диапазон рабочих температур клапана -20 °С...+45 °С)

Напряжение привода клапана

Диапазон суммарной мощности ТЭНов, установленных на клапане КВУ, кВт

от 0,9 до 2

от 2,1 до 4,2

от 4,3 до 5,5

-

Щит упр. Iк ЩУВ/8(0,9-2кВт/220)-КВУ

Щит упр. Iк ЩУВ/8(2,1-4,2кВт/220)-КВУ

Щит упр. Iк ЩУВ/8(4,3-5,5кВт/220)-КВУ

220В

Щит упр. Iк ЩУВ/4(220)/8(0,9-2кВт/220)-КВУ

Щит упр. Iк ЩУВ/4(220)/8(2,1-4,2кВт/220)-КВУ

Щит упр. Iк ЩУВ/4(220)/8(4,3-5,5кВт/220)-КВУ

24В

Щит упр. Iк ЩУВ/4(24)/8(0,9-2кВт/220)-КВУ

Щит упр. Iк ЩУВ/4(24)/8(2,1-4,2кВт/220)-КВУ

Щит упр. Iк ЩУВ/4(24)/8(4,3-5,5кВт/220)-КВУ

* Щиты управления выбираются в зависимости от напряжения используемого привода на клапане, суммарной мощности нагревателей клапана и требуемой функции управления.

Щиты управления ЩУВ для клапанов КВУ c подогревом привода (диапазон рабочих температур клапана -40 °С...+45 °С)

Напряжение привода клапана

Диапазон суммарной мощности нагревателей, установленных на клапане КВУ, кВт

от 0,9 до 2

от 2,1 до 4,2

от 4,3 до 5,5

220В

Щит упр.Iк ЩУВ/4(220)/8(0,9-2кВт/220)/8.1/8.3-КВУ

Щит упр. Iк ЩУВ/4(220)/8(2,1-4,2кВт/220)/8.1/8.3-КВУ

Щит упр. Iк ЩУВ/4(220)/8(4,3-5,5кВт/220)/8.1/8.3-КВУ

24В

Щит упр. Iк ЩУВ/4(24)/8(0,9-2кВт/220)/8.1/8.3-КВУ

Щит упр. Iк ЩУВ/4(24)/8(2,1-4,2кВт/220)/8.1/8.3-КВУ

Щит упр. Iк ЩУВ/4(24)/8(4.3-5,5кВт/220)/8.1/8.3-КВУ

* Щиты управления выбираются в зависимости от напряжения используемого привода на клапане, суммарной мощности нагревателей клапана и требуемой функции управления.

Щиты управления для клапанов КВУ с периметральным обогревом и подогревом привода (диапазон рабочих температур клапана -60 °С...+45 °С)

Напряжение привода клапана

Диапазон суммарной мощности нагревателей, установленных на клапане КВУ, кВт

от 0,9 до 2

от 2,1 до 4,2

от 4,3 до 5,5

220В

Щит упр.Iк ЩУВ/4(220)/8(0,9-2кВт/220)/8.1/8.3-КВУ

Щит упр. Iк ЩУВ/4(220)/8(2,1-4,2кВт/220)/8.1/8.3-КВУ

Щит упр. Iк ЩУВ/4(220)/8(4,3-5,5кВт/220)/8.1/8.3-КВУ

24В

Щит упр. Iк ЩУВ/4(24)/8(0,9-2кВт/220)/8.1/8.3-КВУ

Щит упр. Iк ЩУВ/4(24)/8(2,1-4,2кВт/220)/8.1/8.3-КВУ

Щит упр. Iк ЩУВ/4(24)/8(4.3-5,5кВт/220)/8.1/8.3-КВУ

* Щиты управления выбираются в зависимости от напряжения используемого привода на клапане, суммарной мощности нагревателей клапана и требуемой функции управления.

Электрические схемы подключения клапанов с приводом

Клапан КВУ элсхемы 1.jpg

Клапан КВУ элсхемы 2.jpg

Клапан КВУ элсхемы 3.jpg

МАРКИРОВКА:

Клапан КВУ-О-500*400-РП/-20°С
                     где:    КВУ – клапан воздушный утепленный;
      О – общепромышленное исполнение;
      500*400 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм;
       РП – исполнение клапана с ручным приводом;
      -20°С – минимальная температура использования клапана.

Клапан КВУ-К-500*400-ЭП/-20°С
                     где:    КВУ – клапан воздушный утепленный;
      К – коррозионостойкое исполнение;
      500*400 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм;
      ЭП – исполнение клапана с площадкой под электропривод;
      -20°С – минимальная температура использования клапана.

Клапан КВУ-К-500*400(Р-Ik/220)/-40°С
                     где:    КВУ – клапан воздушный утепленный;
      К – коррозионостойкое исполнение;
      500*400 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм;
      Р – тип привода (Р - электрический реверсивный привод;
                                      М – электромеханический привод с возвратной пружиной).
      Iк – обозначение производителя привода (Iк – РОВЕН);
      220 – напряжение питания привода, В;
      -40°С – минимальная температура использования клапана.

Клапан КВУ-К-500*400(Р-Ik/220)/-60°С
                     где:    КВУ – клапан воздушный утепленный;
      К – коррозионостойкое исполнение;
      500*400 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм;
      Р – тип привода (Р - электрический реверсивный привод;
                                      М – электромеханический привод с возвратной пружиной).
      Iк – обозначение производителя привода (Iк – РОВЕН);
      220 – напряжение питания привода, В;
      -60°С – минимальная температура использования клапана.

Не представленные в наличии модели доступны к поставке под заказ

Наименование
Единица измерения
Масса, кг
Стоимость
шт
14.906
27 459,74 ₽
