Решетки РВ для круглых воздуховодов

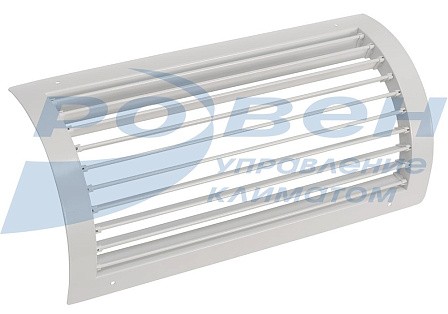

Решетки РВ для круглых воздуховодов используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в круглые воздуховоды.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить
Решетки РВ для круглых воздуховодов используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в круглые воздуховоды.

Рамка решетки изготовлена из загнутого стального листа. Ламели решетки изготовлены из алюминиевого профиля и устанавливаются в рамку решетки в горизонтальном расположении с помощью пластиковых втулок. Углы наклона ламелей устанавливаются индивидуально и регулируются независимо друг от друга для изменения направления потока воздуха.

Конструкция решетки предусматривает стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки).
Решетка окрашена термоусадочным порошковым покрытием, как правило, в белый цвет (RAL 9016).

Палитра нестандартных цветов окраски по каталогу RAL.

Габаритные и присоединительные размеры (мм)


РВ для круглых воздуховодов чертеж.jpg



Диаметры воздуховодов ØD

H

L

A

160

100

100-450

35

180

100

34

200

100

34

200

125

38

225

125

38

250

125

37

250

150

42

280

150

40

315

150

40

315

175

45

315

200

50

355

175

43

355

200

48

400

175

41

400

200

47

400

225

52

400

250

58

450

200

44

450

225

50

450

250

56

500

200

41

500

225

47

500

250

53

560

225

44

560

250

50

630

225

40

630

250

46


МАРКИРОВКА:

Решетка РВ-1-D500-200*400 RAL9016
                             где:    РВ – решетка вентиляционная;
                                       1 – рядность решетки (однорядная);
                                       D500 – диаметр воздуховода, на который устанавливается решетка;
                                       200*400 – установочный размер решетки (HxL), мм;
                                       RAL9016 – цвет окраски решетки по каталогу RAL.

Не представленные в наличии модели доступны к поставке под заказ

Наименование
Единица измерения
Масса, кг
Стоимость
шт
0.551
1 093 ₽
