Клапаны обратные общего назначения прямоугольного сечения

Клапаны обратные общего назначения предназначены для предотвращения перетекания воздуха при отключенном вентиляторе.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить

Клапаны обратные общего назначения предназначены для предотвращения перетекания воздуха при отключенном вентиляторе. Клапан может быть установлен как в горизонтальном, так и в вертикальном воздуховоде. При установке клапана в вертикальном воздуховоде (предварительно снять с клапана систему тяг) поток воздуха должен быть направлен снизу вверх. Рекомендуемая скорость движения воздуха перед клапаном - не менее 6 м/с.
Клапаны обратные общего назначения изготовлены из углеродистой и оцинкованной стали.

Особенности:

  • С ручным управлением
  • Клапаны КОп изготовлены из оцинкованной и углеродистой стали

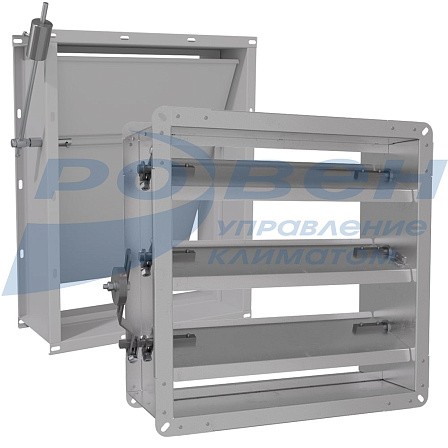

  • По конструкции клапаны: одностворчатые и многостворчатые.
При транспортировке изделий из углеродистой стали до места назначения, монтажа на объекте, на период хранения, завод-изготовитель покрывает наружную и/или внутреннюю поверхность изделий грунт-эмалью RAL 7040 по технологии, утвержденной заводом-изготовителем, с классом покрытия VII по ГОСТ 9.032-74, согласно технических условий на продукцию.
После установки изделия на объекте, рекомендуется (в иных случаях необходимо),окрасить его в соответствии с указаниями проекта системы вентиляции.

Габаритные и присоединительные размеры (мм) клапанов типа КОп из оцинкованной стали

Одностворчатые оцинкованные клапаны


Многостворчатые оцинкованные клапаны


Модель

L х H

Кол-во створок

С

Масса, кг

КОп-150*150

150х150

1

200

2,8

КОп-200*200

200х200

1

3,5

КОп-250*250

250х250

1

4,3

КОп-300*300

300х300

2

5,5

КОп-350*350

350х350

2

6,6

КОп-400*400

400х400

2

8,3

КОп-450*450

450х450

3

8,8

КОп-500*500

500х500

3

9,4

КОп-600*600

600х600

3

13,8

КОп-700*700

700х700

4

15,4

КОп-800*800

800х800

4

17,7

КОп-900*900

900х900

5

22,6

КОп-1000*1000

1000х1000

5

25,9

По отдельному запросу рассматривается возможность изготовления клапанов нестандартных размеров.

Габаритные и присоединительные размеры (мм) клапанов типа КОп из углеродистой стали


Модель

L х H

C

Масса, кг

-1 (короткий)

-2 (длинный)

КОп-150*150

150х150

50

160

2,5

3,17

КОп-200*200

200х200

КОп-250*250

250х250

3,88

КОп-400*400

400х400

170

7,5

КОп-500*500

500х500

8,59

КОп-800*800

800х800

64

200

16,05

КОп-1000*1000

1000х1000

72

23,5

По отдельному запросу рассматривается возможность изготовления клапанов КОп-1 и КОп-2 нестандартных размеров в диапазоне сечений от 150*150 до 1000*1000 мм с шагом 50 мм по каждой стороне.

Потери давления в клапане

Модель

Характеристики

Потери давления при полностью открытом клапане ∆P, Па

Коэффициент местного сопротивления ε

При V≤13 м/с на горизонтальных участках

При V≤6 м/с на вертикальных участках

При V≥6 м/с на вертикальных участках

КОп-150-150

6

0

0

КОп-200-200

8

0,02

КОп-250-250

9

0,04

КОп-400-400

11

0,18

КОп-500-500

15

0,37

КОп-800-800

20

1,56

0,08

КОп-1000-1000

31

3,14

0,17

МАРКИРОВКА:

Клапан обратный оц. КОп-200*200
             где:   КОп – клапан обратный общего назначения прямоугольного сечения
                                 из оцинкованной стали;
                      200*200 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм.

Клапан обратный оц. КОп-500*500-МС
             где:   КОп – клапан обратный общего назначения прямоугольного сечения
                                 из оцинкованной стали;
                      500*500 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм;
                      МС – многостворчатый клапан.

Клапан обратный КОп-1-500*500
             где:   КОп – клапан обратный общего назначения прямоугольного сечения из
                                 углеродистой стали;
                      1 – глубина клапана (1 – короткий; 2 - длинный)
                      500*500 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм.




Не представленные в наличии модели доступны к поставке под заказ

Наименование
Единица измерения
Масса, кг
Стоимость
шт
8.419
12 727 ₽
шт
8.177
Цена уточняется
шт
15.621
17 891 ₽
шт
10 327 ₽
шт
4.905
10 467 ₽
шт
7.076
10 891 ₽
шт
7.436
Цена уточняется
шт
8.348
Цена уточняется
шт
9.097
Цена уточняется
шт
11.444
13 900 ₽
шт
10.986
Цена уточняется
шт
11.005
Цена уточняется
шт
11.647
Цена уточняется

Всю необходимую информацию также можно получить по телефону «горячей линии»

+ 7 800 200 93 96 получить консультацию
